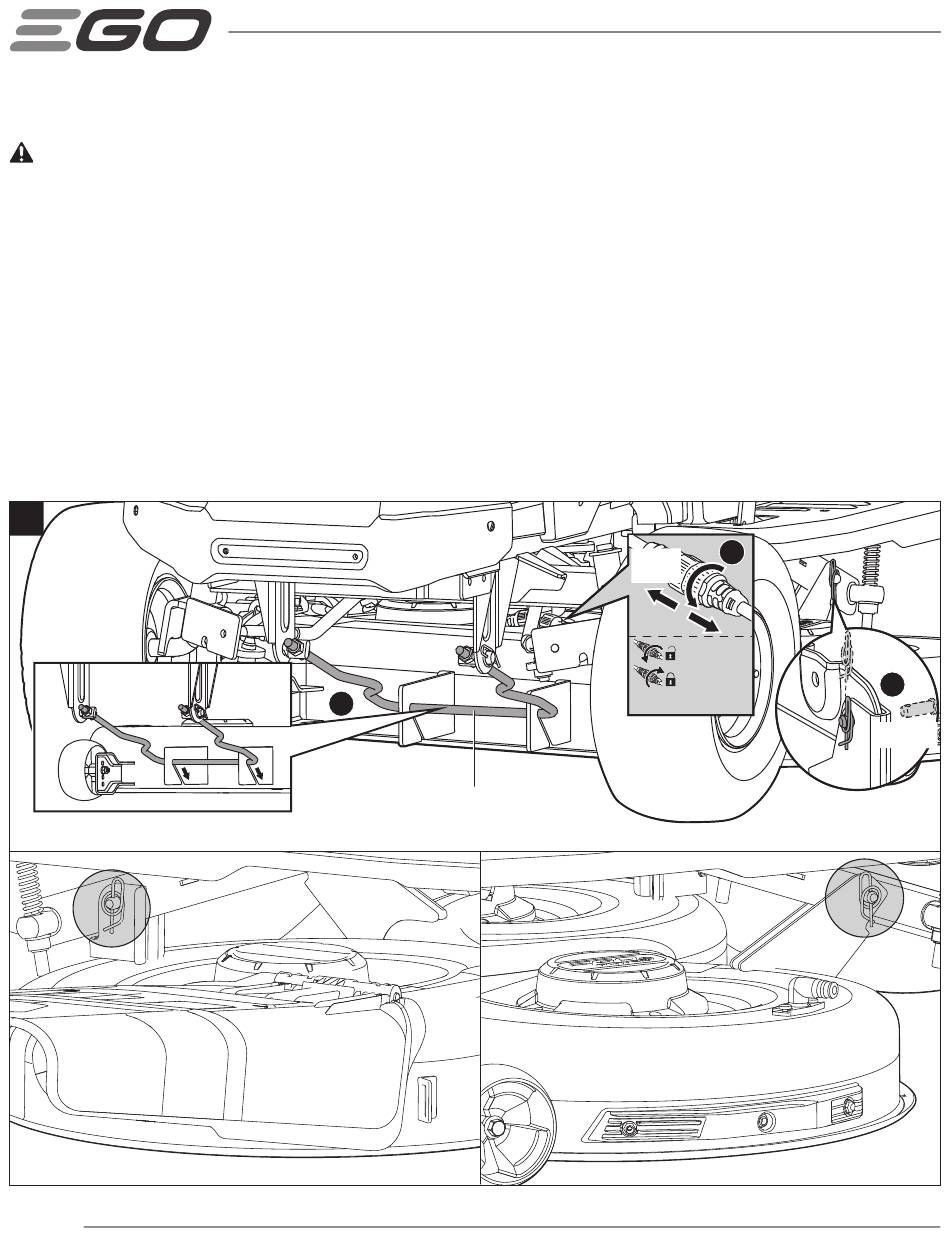

RETRAIT DU CHÂSSIS (Fig. 27)
AVERTISSEMENT : Assurez-vous que la tondeuse est bien sécurisée et que le frein de stationnement est engagé
avant de continuer.
Suivez la procédure décrite ci-dessous pour retirer le châssis du produit en premier, puis pour effectuer l'opération
d'entretien.
1. Arrêtez la tondeuse, serrez le frein de stationnement et retirez les piles.
2. Ajustez le levier de réglage de la hauteur du châssis à la position de hauteur de coupe la plus basse.
3. Déconnectez les deux câbles des moteurs de lames.
4. Placez un tapis ou un paillasson (de dimensions similaires à celles du châssis) au-dessous du châssis pour protéger
celui-ci contre tout risque d'endommagement.
5. Retirez les goupilles fendues et poussez les chevilles vers l'extérieur. Conservez toutes les goupilles et les chevilles
en vue du réassemblage du plateau.
6. Poussez le châssis vers l'arrière (en direction des roues arrière) et faites tourner la biellette de suspension dans le
sens des aiguilles d'une montre pour la relâcher des crochets de suspension du châssis (Fig. 27a).
27a
Côté droit
134
TONDEUSE ÉLECTRIQUE À SIÈGE ALI-MENTÉE PAR DES PILES AU LITHIUM-ION, 56 V — TR4200/TR4200-FC
3
Biellette
1
Câble du
moteur
2.4-2.6Nm
(clé nécessaire)
Goupille
fendue
2
Goupille de
l'arbre
Côté gauche
