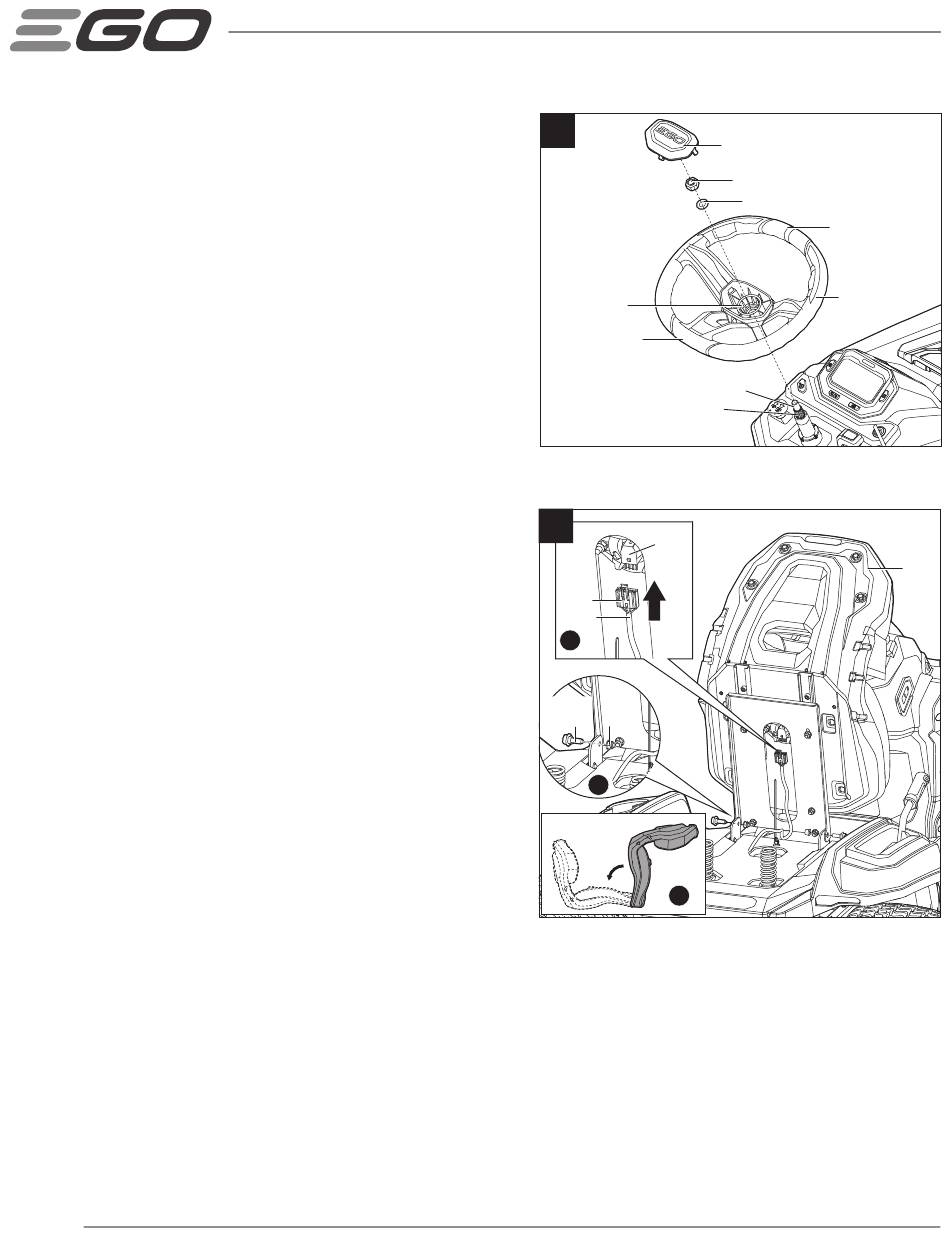

B. INSTALLATION DU VOLANT (FIG. 4)
Outils nécessaires (fournis) : une clé à douille de 18 mm
1. Retirez la rondelle et M12 l'écrou de la boîte à accessoires, et
mettez-les de côté.
2. Les roues de la tondeuse étant dirigées vers l'avant, insérez
le volant sur la colonne de direction en gardant l'axe central
dirigé tout droit vers l'avant et la partie plate orientée vers le
siège.
3. Tournez légèrement le volant jusqu'à ce que la fente de
l'orifice de montage soit alignée sur l'engrenage de la colonne
de direction.
4. Assemblez la rondelle et l'écrou. Serrez-les fermement. Le
couple recommandé est de 40-45 Nm / 29,5-32,2 pi-lb.
5. Enclenchez correctement le capuchon antipoussière sur le volant.
C. INSTALLATION DU SIÈGE (FIG. 5)
La tondeuse incorpore un système de verrouillage de sécurité
qui arrête les moteurs d'entraînement et les moteurs des lames
quand l'opérateur a quitté son siège pour quelque raison que
ce soit pendant que la tondeuse est en marche. Il s'agit d'une
fonctionnalité de sécurité qui a été conçue pour empêcher un
déplacement de la tondeuse sans conducteur ou un emmêlement
accidentel de celle-ci.
Outils nécessaires (fournis) : deux clés mixtes.
1. Retirez les deux jeux de boulons à tête plate et M8 d'écrous
de la boîte à accessoires, et mettez-les de côté.
2. Couchez le siège sur le devant et alignez les deux trous de
fixation sur les trous de la base de suspension.
3. Insérez les deux jeux de boulons et d'écrous, et serrez-les
fermement à l'aide des clés mixtes. Le couple recommandé
est de 18-20 Nm / 13,3-14,8 pi-lb.
4. Insérez la fiche du câble dans la prise située sous le siège. Ceci connecte le système de verrouillage de sécurité.
5. Tournez le siège de façon à pouvoir le poser sur la base de suspension.
104
TONDEUSE ÉLECTRIQUE À SIÈGE ALI-MENTÉE PAR DES PILES AU LITHIUM-ION, 56 V — TR4200/TR4200-FC
4
Fente de
l'engrenage
Section plate
Colonne de direction
Engrenage
5
Douille
Fiche
Câble
b
Boulon à M8
tête plate Écrou
a
c
Capuchon antipoussière
M12 Écrou
Rondelle
Axe central
Volant
Siège
