Istruzioni di assemblaggio
Passo 12

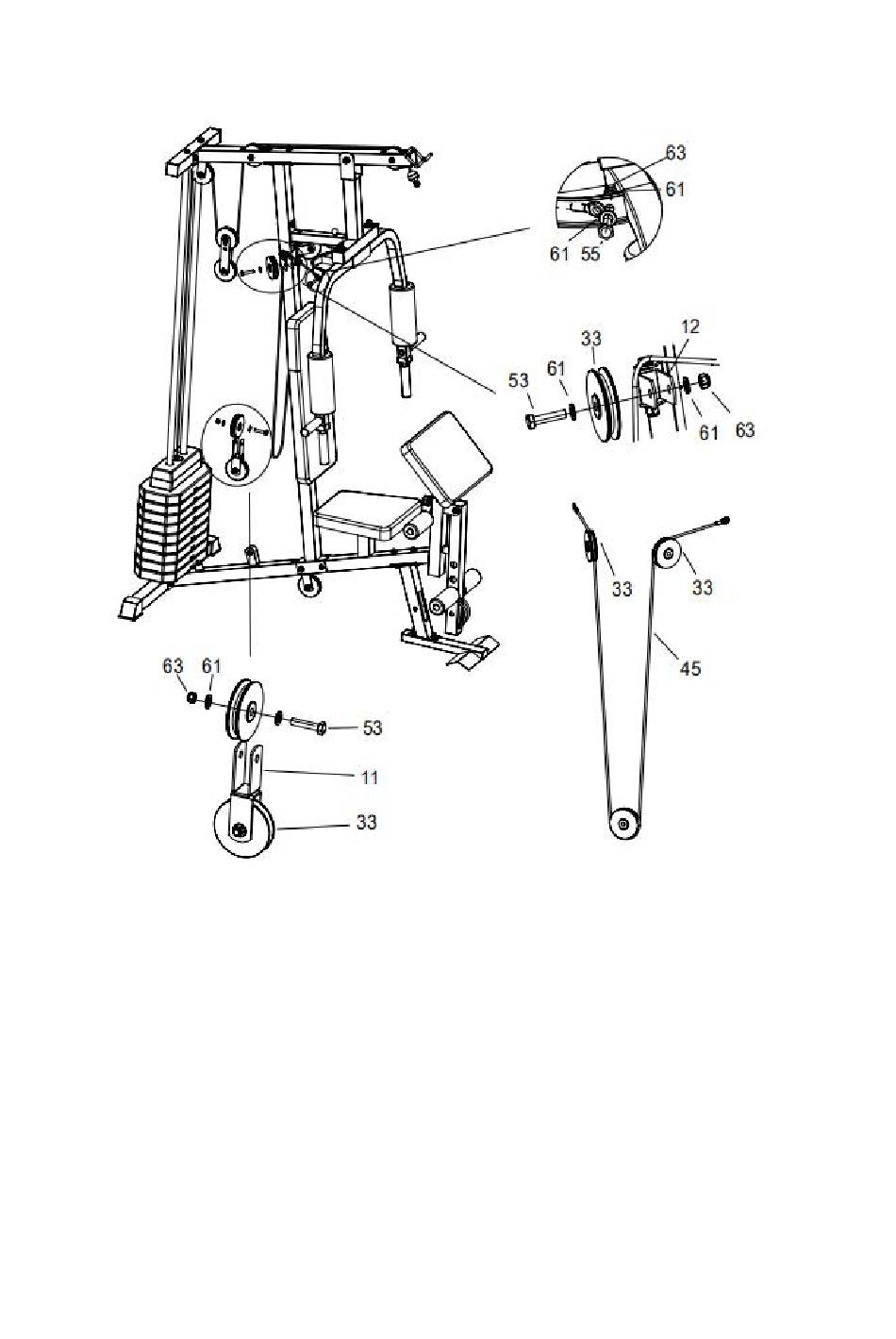

Fissare un'estremità del cavo della barra a trazioni da 2250 mm (45) alla barra ricurva (7 e 8)
utilizzando bullone M10 (55) X1, rondella M10 (61) X2 e dado M10 (63) X1.
Posizionare una puleggia (33) sotto al cavo, infilarla nella staffa della puleggia (12). Stringere
con bullone M10 (53) X1, rondella M10 (61) e dado M10 (63). Ripetere la procedura per l'altro
lato.
Posizionare una puleggia (33) sul cavo e montare le protezioni della puleggia
su essa e sul
cavo. Bloccare il gruppo montato della puleggia alla staffa doppia (11) utilizzando bullone M10
(53) rondella M10 (61) X1 e dado M10 (63) X1.
