Istruzioni di assemblaggio

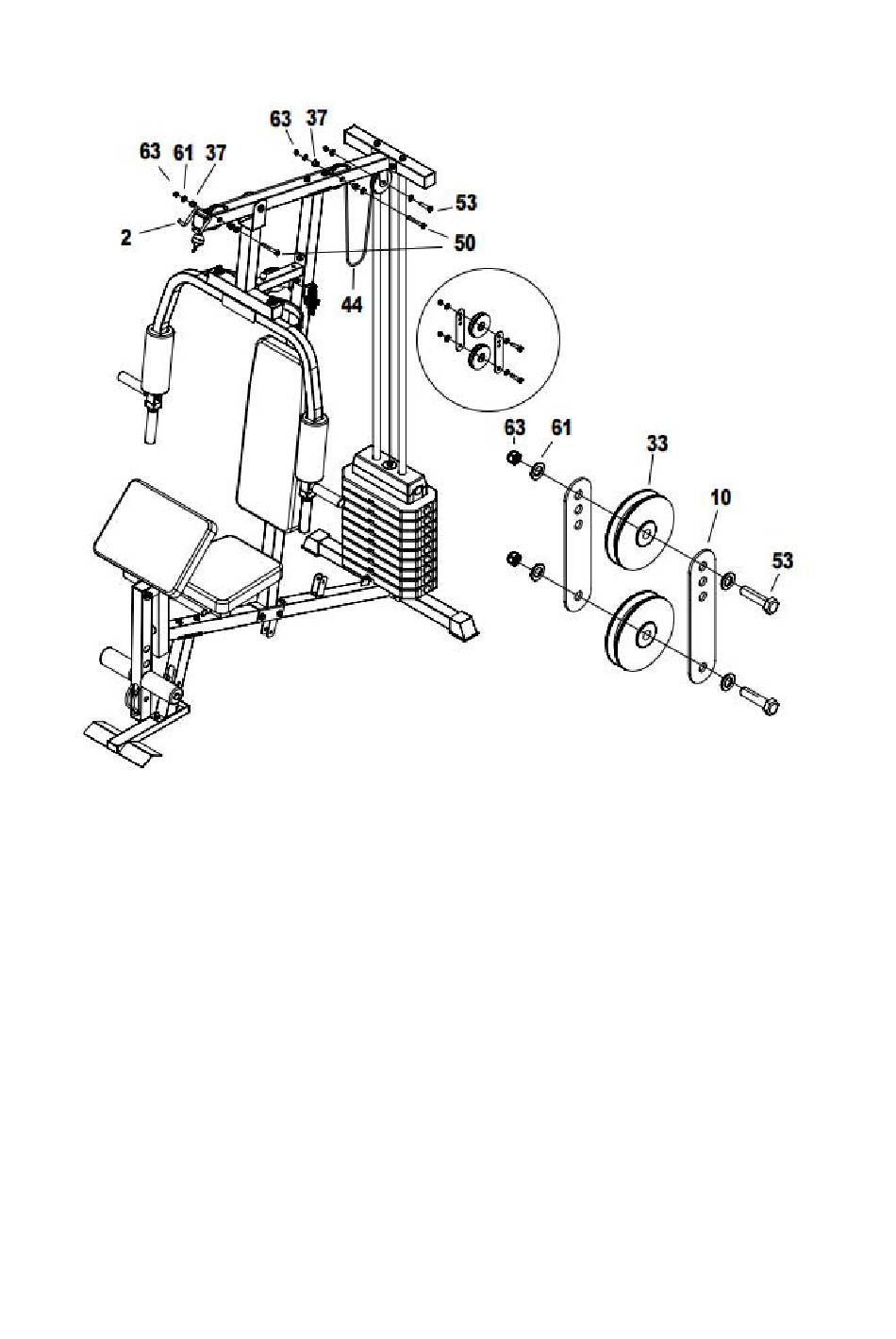

Passo 11 Importante: studiare e seguire attentamente il diagramma.
Far scorrere un bullone attraverso l'estremità del cavo superiore da 3100 mm (44) e attraverso
il foro nel telaio superiore (2). Inserire le boccole della puleggia (37) negli appositi fori e fissare
la prima puleggia (33) usando un bullone da M10 × 70 mm (50) × 1, una rondella da M10 (61)
× 2 e un dado da M10 (63) × 1.
Ripetere la procedura per la 2a Puleggia, facendo passare il cavo verso il basso attraverso il foro
nel telaio superiore (2).
Posizionare la 3a Puleggia (33) sul cavo e montare le staffe della puleggia (10)
Posizionare la 4a Puleggia (33) sul telaio superiore (2). Inserire le boccole della puleggia (37)
negli appositi fori, fissare la puleggia (33) usando bullone M10 (53) × 1, rondelle M10 (61) × 2
e dado M10 (63 ) × 1.
Stringere saldamente il bullone sull'estremità del cavo (44) nella parte superiore dell'asta di
selezione peso (13).
