EXTENDER HDMI CAT 5E/6

5.0 COLLEGAMENTO E FUNZIONAMENTO

1) Collegare l'ingresso della sorgente HDMI (come un HD-DVD, PS3,
STB ) al Trasmettitore.
2) Collegare un cavo CAT-5e/6 da un lato all'uscita del Trasmettitore e
dall'altro all'ingresso del Ricevitore.
3) Collegare l'uscita del Ricevitore al display (come un HD-LCD, HD-
DLP).
4) Collegare un alimentatore al Trasmettitore e un altro al Ricevitore.
Attenzione: Inserire / Estrarre il cavo con delicatezza.

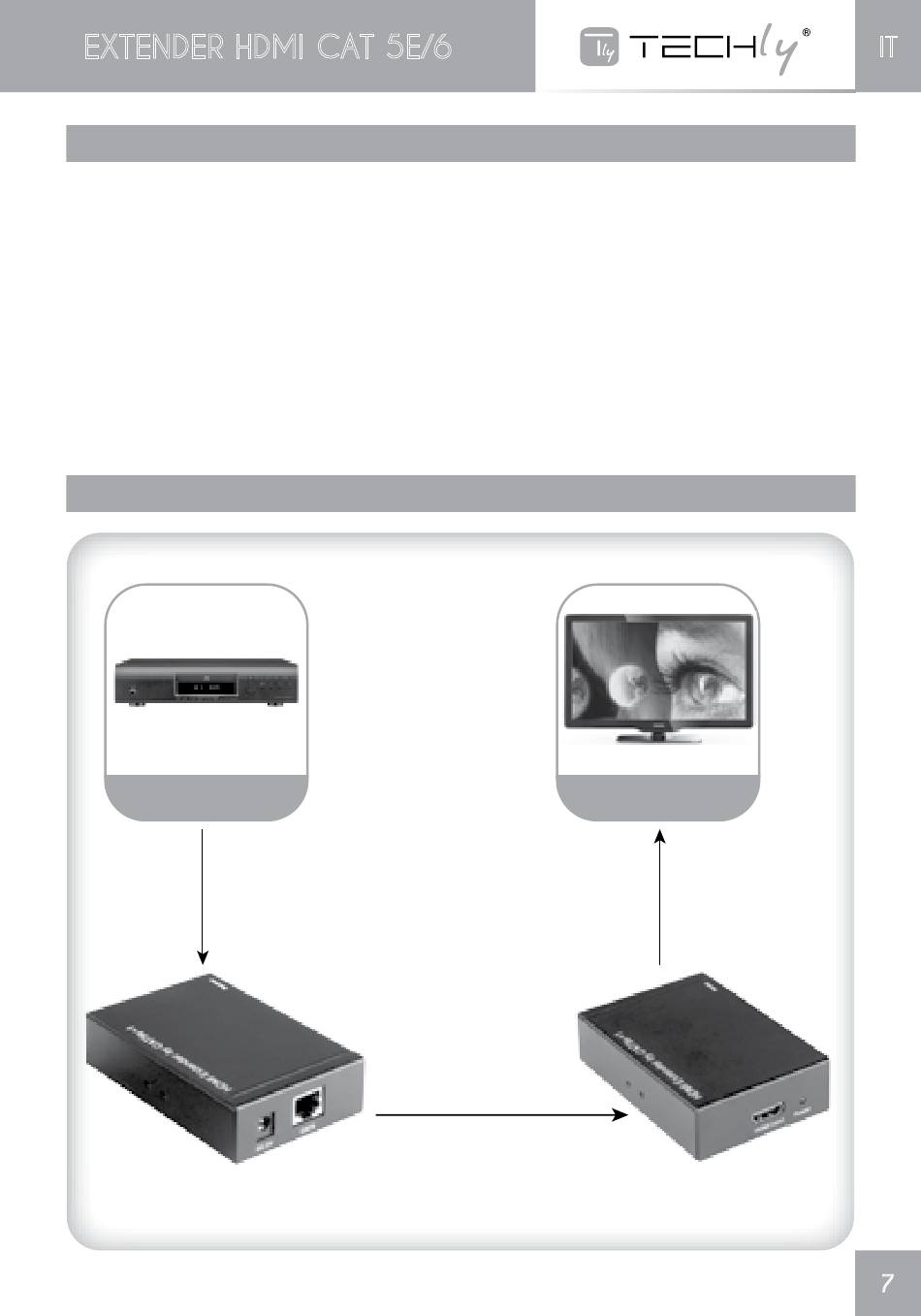

5.1 SCHEMA DI COLLEGAMENTO
SORGENTE HD
cavo HDMI
Cavo RJ45
fino a 50 m
HD TV
cavo HDMI
