5.0 COLLEGAMENTO E FUNZIONAMENTO

1) Collegare la singola sorgente VGA all'ingreso VGA principlae utilizzando un cavo VGA.
2) Collegare l'uscita VGA del Trasmettitore al monitor locale e l'uscita audio del Trasmettitore al ricevitore audio
locale.
3) Collegare il Trasmettitore e ciascun Ricevitore utilizzando per ciascuno un cavo di CAT-5e/6
4) Collegare le uscite VGA del Ricevitore ai monitor remote e l'uscita audio del Ricevitore alle periferiche audio
remote.
5) Collegare un alimentatore da 5V@ 2A allo Splitter VGA UTP e l'altro alimentatore da 5V@2A al Ricevitore.
Attenzione: Inserire / Estrarre il cavo con delicatezza.

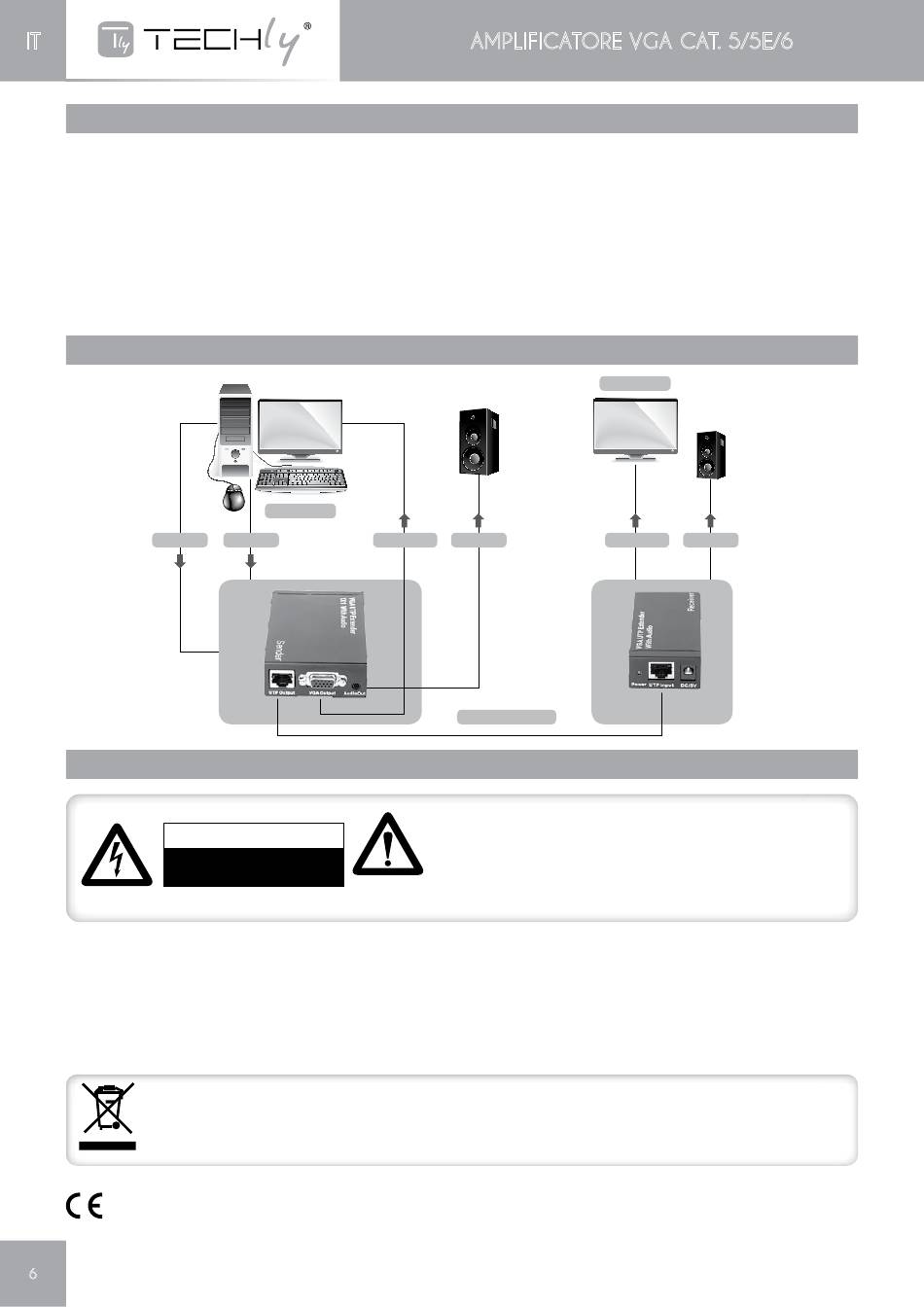

5.1 SCHEMA DI COLLEGAMENTO
VGA IN
6.0 PRECAUZIONI DI SICUREZZA
AT T E N Z I O N E
RISCHIO DI SCOSSE ELETTRICHE
Manutenzione:
Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.
Garanzia:
Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni
determinati dall'uso improprio del prodotto stesso.
In conformità alla normativa WEEE 2002/96/EC, le apparecchiature elettriche ed elettroniche non devono
essere smaltite con i rifiuti domestici. Il presente prodotto deve essere consegnato ai punti di raccolta
preposti allo smaltimeto e riciclo delle apparecchiture elettriche ed elettroniche. Contattate le autorità locali
competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura
Si dichiara che questo prodotto è conforme alla Direttiva Europea EMC 2004/108/EC.
6
Computer
AUDIO VGA OUT
NON APRIRE
AMPLIFICATORE VGA CAT. 5/5E/6
AUDIO VGA OUT
Cat 5e/6 Cable
Per ridurre il rischio di shock elettrico, questo prodotto
dovrebbe essere aperto SOLO da un tecnico autorizzato
quando è necessario ripararlo. Scollegare il prodotto dall'a-
limentazione e da altri apparecchi se dovesse esserci un
problema. Non esporre il prodotto ad acqua o umidità.
Display
AUDIO
