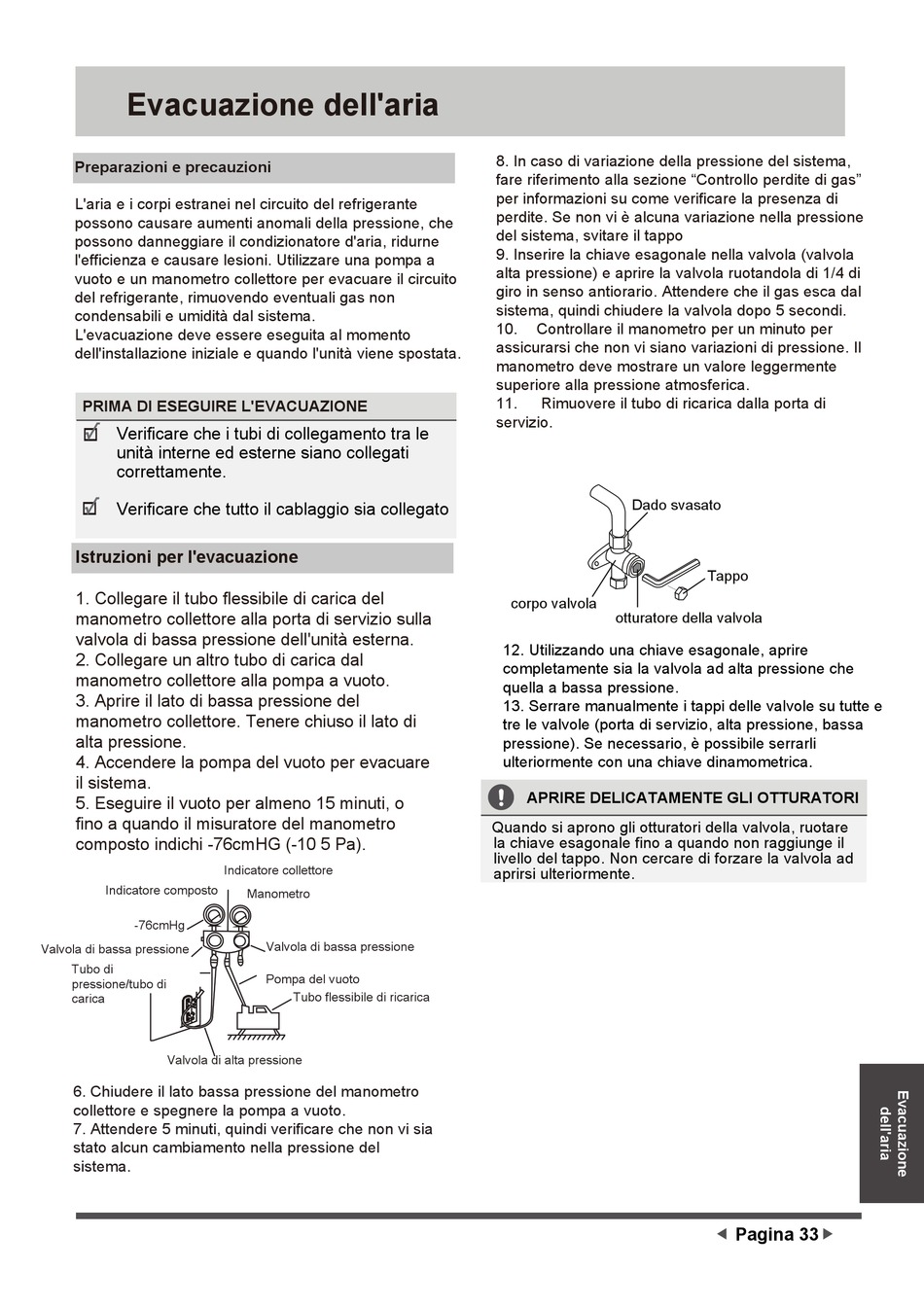

Evacuazione dell'aria

Preparazioni e precauzioni
L'aria e i corpi estranei nel circuito del refrigerante
possono causare aumenti anomali della pressione, che
possono danneggiare il condizionatore d'aria, ridurne
l'efficienza e causare lesioni. Utilizzare una pompa a
vuoto e un manometro collettore per evacuare il circuito
del refrigerante, rimuovendo eventuali gas non
condensabili e umidità dal sistema.
L'evacuazione deve essere eseguita al momento
dell'installazione iniziale e quando l'unità viene spostata.
PRIMA DI ESEGUIRE L'EVACUAZIONE
Verificare che i tubi di collegamento tra le

unità interne ed esterne siano collegati
correttamente.
Verificare che tutto il cablaggio sia collegato


Istruzioni per l'evacuazione

1. Collegare il tubo flessibile di carica del
manometro collettore alla porta di servizio sulla
valvola di bassa pressione dell'unità esterna.
2. Collegare un altro tubo di carica dal
manometro collettore alla pompa a vuoto.
3. Aprire il lato di bassa pressione del
manometro collettore. Tenere chiuso il lato di
alta pressione.
4. Accendere la pompa del vuoto per evacuare
il sistema.
5. Eseguire il vuoto per almeno 15 minuti, o
fino a quando il misuratore del manometro
composto indichi -76cmHG (-10 5 Pa).
Indicatore composto
-76cmHg
Valvola di bassa pressione
Tubo di
pressione/tubo di
carica
Valvola di alta pressione
6. Chiudere il lato bassa pressione del manometro
collettore e spegnere la pompa a vuoto.
7. Attendere 5 minuti, quindi verificare che non vi sia
stato alcun cambiamento nella pressione del
sistema.
Indicatore collettore
Manometro
Valvola di bassa pressione
Pompa del vuoto
Tubo flessibile di ricarica
8. In caso di variazione della pressione del sistema,
fare riferimento alla sezione "Controllo perdite di gas"
per informazioni su come verificare la presenza di
perdite. Se non vi è alcuna variazione nella pressione
del sistema, svitare il tappo
9. Inserire la chiave esagonale nella valvola (valvola
alta pressione) e aprire la valvola ruotandola di 1/4 di
giro in senso antiorario. Attendere che il gas esca dal
sistema, quindi chiudere la valvola dopo 5 secondi.
10. Controllare il manometro per un minuto per
assicurarsi che non vi siano variazioni di pressione. Il
manometro deve mostrare un valore leggermente
superiore alla pressione atmosferica.
11. Rimuovere il tubo di ricarica dalla porta di
servizio.
Dado svasato
corpo valvola
otturatore della valvola
12. Utilizzando una chiave esagonale, aprire
completamente sia la valvola ad alta pressione che
quella a bassa pressione.
13. Serrare manualmente i tappi delle valvole su tutte e
tre le valvole (porta di servizio, alta pressione, bassa
pressione). Se necessario, è possibile serrarli
ulteriormente con una chiave dinamometrica.
APRIRE DELICATAMENTE GLI OTTURATORI
Quando si aprono gli otturatori della valvola, ruotare
la chiave esagonale fino a quando non raggiunge il
livello del tappo. Non cercare di forzare la valvola ad
aprirsi ulteriormente.
Tappo
Pagina 33

