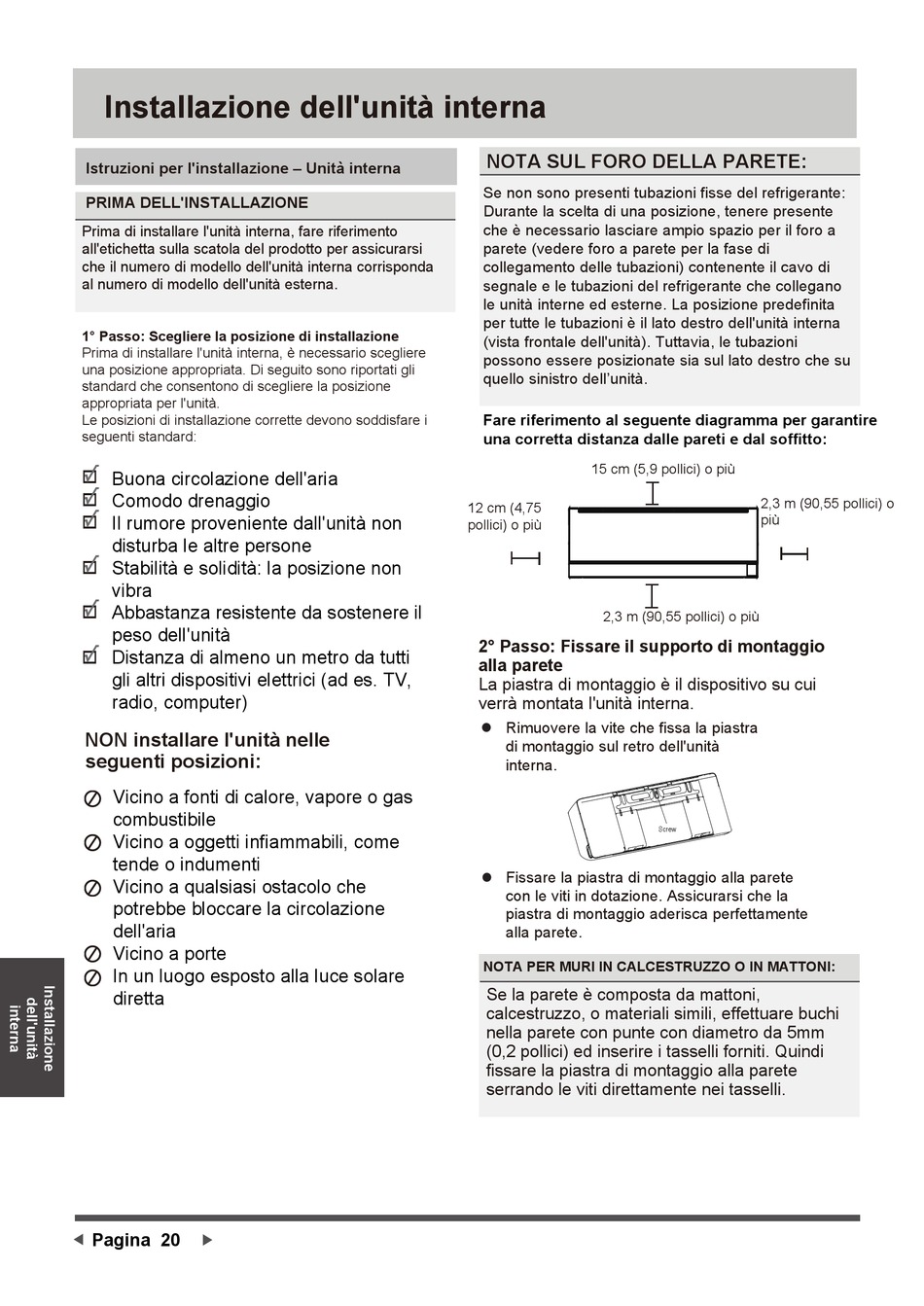

Installazione dell'unità interna
Istruzioni per l'installazione – Unità interna
PRIMA DELL'INSTALLAZIONE
Prima di installare l'unità interna, fare riferimento
all'etichetta sulla scatola del prodotto per assicurarsi
che il numero di modello dell'unità interna corrisponda
al numero di modello dell'unità esterna.
1° Passo: Scegliere la posizione di installazione
Prima di installare l'unità interna, è necessario scegliere
una posizione appropriata. Di seguito sono riportati gli
standard che consentono di scegliere la posizione
appropriata per l'unità.
Le posizioni di installazione corrette devono soddisfare i
seguenti standard:
Buona circolazione dell'aria

Comodo drenaggio

Il rumore proveniente dall'unità non

disturba le altre persone
Stabilità e solidità: la posizione non

vibra
Abbastanza resistente da sostenere il

peso dell'unità
Distanza di almeno un metro da tutti

gli altri dispositivi elettrici (ad es. TV,
radio, computer)
NON installare l'unità nelle
seguenti posizioni:
Vicino a fonti di calore, vapore o gas
combustibile
Vicino a oggetti infiammabili, come
tende o indumenti
Vicino a qualsiasi ostacolo che
potrebbe bloccare la circolazione
dell'aria
Vicino a porte
In un luogo esposto alla luce solare
diretta
Pagina 20


NOTA SUL FORO DELLA PARETE:
Se non sono presenti tubazioni fisse del refrigerante:
Durante la scelta di una posizione, tenere presente
che è necessario lasciare ampio spazio per il foro a
parete (vedere foro a parete per la fase di
collegamento delle tubazioni) contenente il cavo di
segnale e le tubazioni del refrigerante che collegano
le unità interne ed esterne. La posizione predefinita
per tutte le tubazioni è il lato destro dell'unità interna
(vista frontale dell'unità). Tuttavia, le tubazioni
possono essere posizionate sia sul lato destro che su
quello sinistro dell'unità.
Fare riferimento al seguente diagramma per garantire
una corretta distanza dalle pareti e dal soffitto:
15 cm (5,9 pollici) o più
12 cm (4,75
pollici) o più
2,3 m (90,55 pollici) o più
2° Passo: Fissare il supporto di montaggio
alla parete
La piastra di montaggio è il dispositivo su cui
verrà montata l'unità interna.
Rimuovere la vite che fissa la piastra
di montaggio sul retro dell'unità
interna.
Fissare la piastra di montaggio alla parete
con le viti in dotazione. Assicurarsi che la
piastra di montaggio aderisca perfettamente
alla parete.
NOTA PER MURI IN CALCESTRUZZO O IN MATTONI:
Se la parete è composta da mattoni,
calcestruzzo, o materiali simili, effettuare buchi
nella parete con punte con diametro da 5mm
(0,2 pollici) ed inserire i tasselli forniti. Quindi
fissare la piastra di montaggio alla parete
serrando le viti direttamente nei tasselli.
2,3 m (90,55 pollici) o
più
Screw
