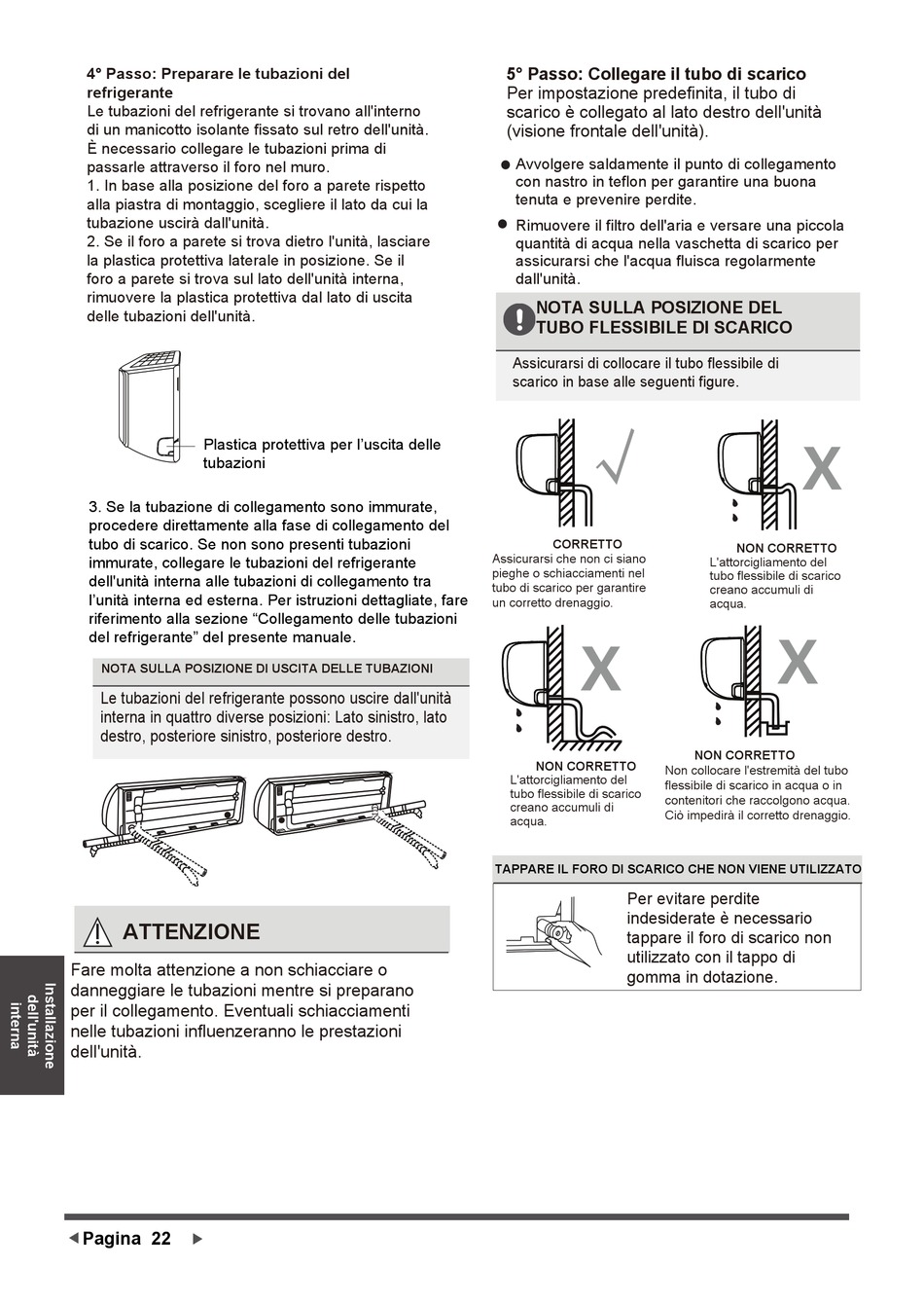

4° Passo: Preparare le tubazioni del
refrigerante
Le tubazioni del refrigerante si trovano all'interno
di un manicotto isolante fissato sul retro dell'unità.
È necessario collegare le tubazioni prima di
passarle attraverso il foro nel muro.
1. In base alla posizione del foro a parete rispetto
alla piastra di montaggio, scegliere il lato da cui la
tubazione uscirà dall'unità.
2. Se il foro a parete si trova dietro l'unità, lasciare
la plastica protettiva laterale in posizione. Se il
foro a parete si trova sul lato dell'unità interna,
rimuovere la plastica protettiva dal lato di uscita
delle tubazioni dell'unità.
Plastica protettiva per l'uscita delle
tubazioni
3. Se la tubazione di collegamento sono immurate,
procedere direttamente alla fase di collegamento del
tubo di scarico. Se non sono presenti tubazioni
immurate, collegare le tubazioni del refrigerante
dell'unità interna alle tubazioni di collegamento tra
l'unità interna ed esterna. Per istruzioni dettagliate, fare
riferimento alla sezione "Collegamento delle tubazioni
del refrigerante" del presente manuale.
NOTA SULLA POSIZIONE DI USCITA DELLE TUBAZIONI
Le tubazioni del refrigerante possono uscire dall'unità
interna in quattro diverse posizioni: Lato sinistro, lato
destro, posteriore sinistro, posteriore destro.
ATTENZIONE
Fare molta attenzione a non schiacciare o
danneggiare le tubazioni mentre si preparano
per il collegamento. Eventuali schiacciamenti
nelle tubazioni influenzeranno le prestazioni
dell'unità.
Pagina 22

5° Passo: Collegare il tubo di scarico
Per impostazione predefinita, il tubo di
scarico è collegato al lato destro dell'unità
(visione frontale dell'unità).
Avvolgere saldamente il punto di collegamento
con nastro in teflon per garantire una buona
tenuta e prevenire perdite.
Rimuovere il filtro dell'aria e versare una piccola
quantità di acqua nella vaschetta di scarico per
assicurarsi che l'acqua fluisca regolarmente
dall'unità.
NOTA SULLA POSIZIONE DEL
TUBO FLESSIBILE DI SCARICO
Assicurarsi di collocare il tubo flessibile di
scarico in base alle seguenti figure.
CORRETTO
Assicurarsi che non ci siano
pieghe o schiacciamenti nel
tubo di scarico per garantire
un corretto drenaggio.
NON CORRETTO
Non collocare l'estremità del tubo
L'attorcigliamento del
flessibile di scarico in acqua o in
tubo flessibile di scarico
contenitori che raccolgono acqua.
creano accumuli di
Ciò impedirà il corretto drenaggio.
acqua.
TAPPARE IL FORO DI SCARICO CHE NON VIENE UTILIZZATO
Per evitare perdite
indesiderate è necessario
tappare il foro di scarico non
utilizzato con il tappo di
gomma in dotazione.
NON CORRETTO
L'attorcigliamento del
tubo flessibile di scarico
creano accumuli di
acqua.
NON CORRETTO
