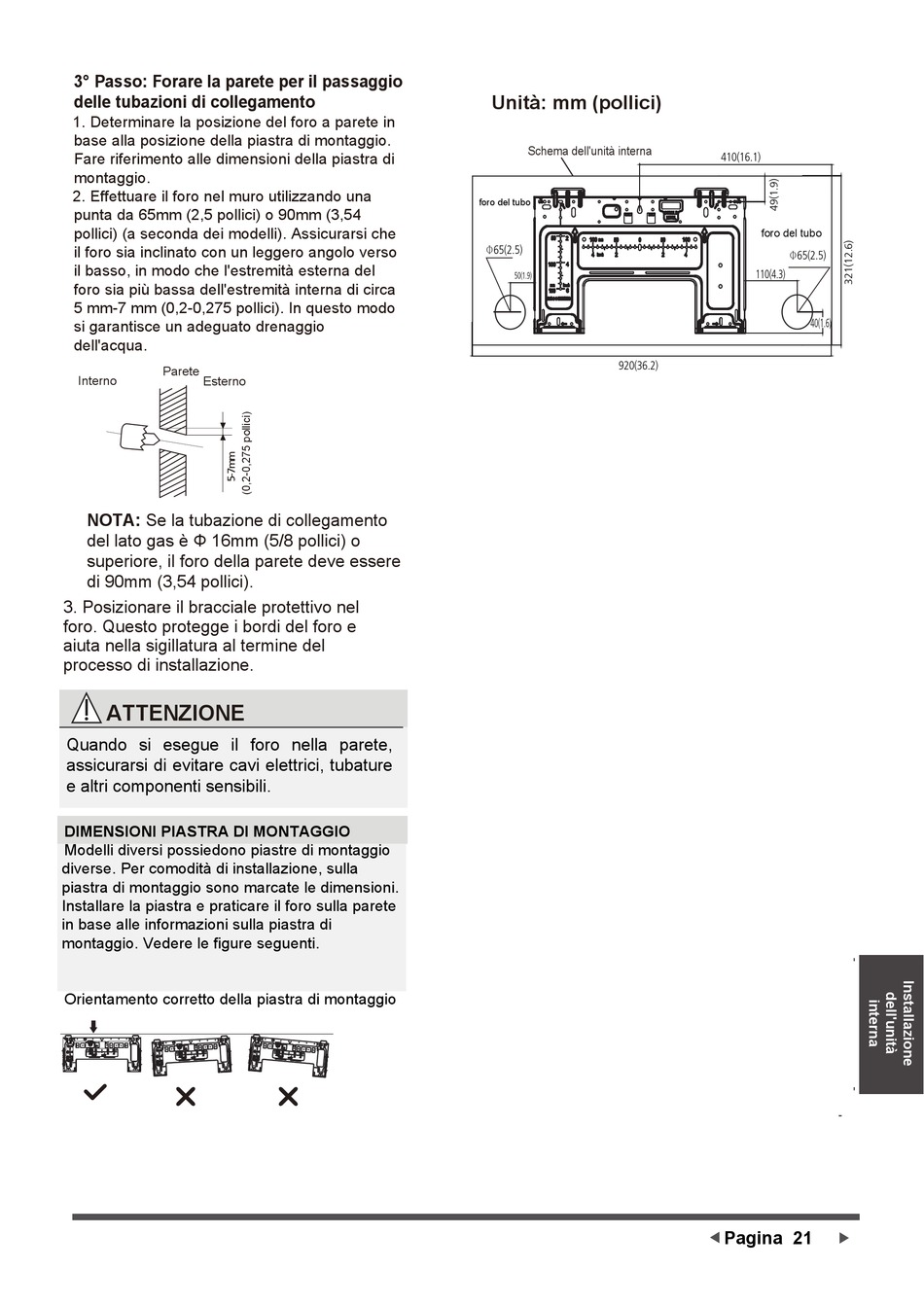

3° Passo: Forare la parete per il passaggio
delle tubazioni di collegamento
1. Determinare la posizione del foro a parete in
base alla posizione della piastra di montaggio.
Fare riferimento alle dimensioni della piastra di
montaggio.
2. Effettuare il foro nel muro utilizzando una
punta da 65mm (2,5 pollici) o 90mm (3,54
pollici) (a seconda dei modelli). Assicurarsi che
il foro sia inclinato con un leggero angolo verso
il basso, in modo che l'estremità esterna del
foro sia più bassa dell'estremità interna di circa
5 mm-7 mm (0,2-0,275 pollici). In questo modo
si garantisce un adeguato drenaggio
dell'acqua.
Parete
Interno
Esterno
Fig.3.2
NOTA: Se la tubazione di collegamento
del lato gas è Φ 16mm (5/8 pollici) o
superiore, il foro della parete deve essere
di 90mm (3,54 pollici).
3. Posizionare il bracciale protettivo nel
foro. Questo protegge i bordi del foro e
aiuta nella sigillatura al termine del
processo di installazione.
ATTENZIONE
Quando si esegue il foro nella parete,
assicurarsi di evitare cavi elettrici, tubature
e altri componenti sensibili.
DIMENSIONI PIASTRA DI MONTAGGIO
Modelli diversi possiedono piastre di montaggio
diverse. Per comodità di installazione, sulla
piastra di montaggio sono marcate le dimensioni.
Installare la piastra e praticare il foro sulla parete
in base alle informazioni sulla piastra di
montaggio. Vedere le figure seguenti.
Orientamento corretto della piastra di montaggio
BUBBLE
LEVEL
50 2
100 mm 50 50 100
100 4
2 2
4 inch 4
LIQUID GAS
mm inch
150 6
RECOMMAND
Unità: mm (pollici)
Schema dell'unità interna
foro del tubo
65(2.5)
Φ
50(1.9)
920(36.2)
410(16.1)
foro del tubo
65(2.5)
Φ
110(4.3)
40(1.6)
