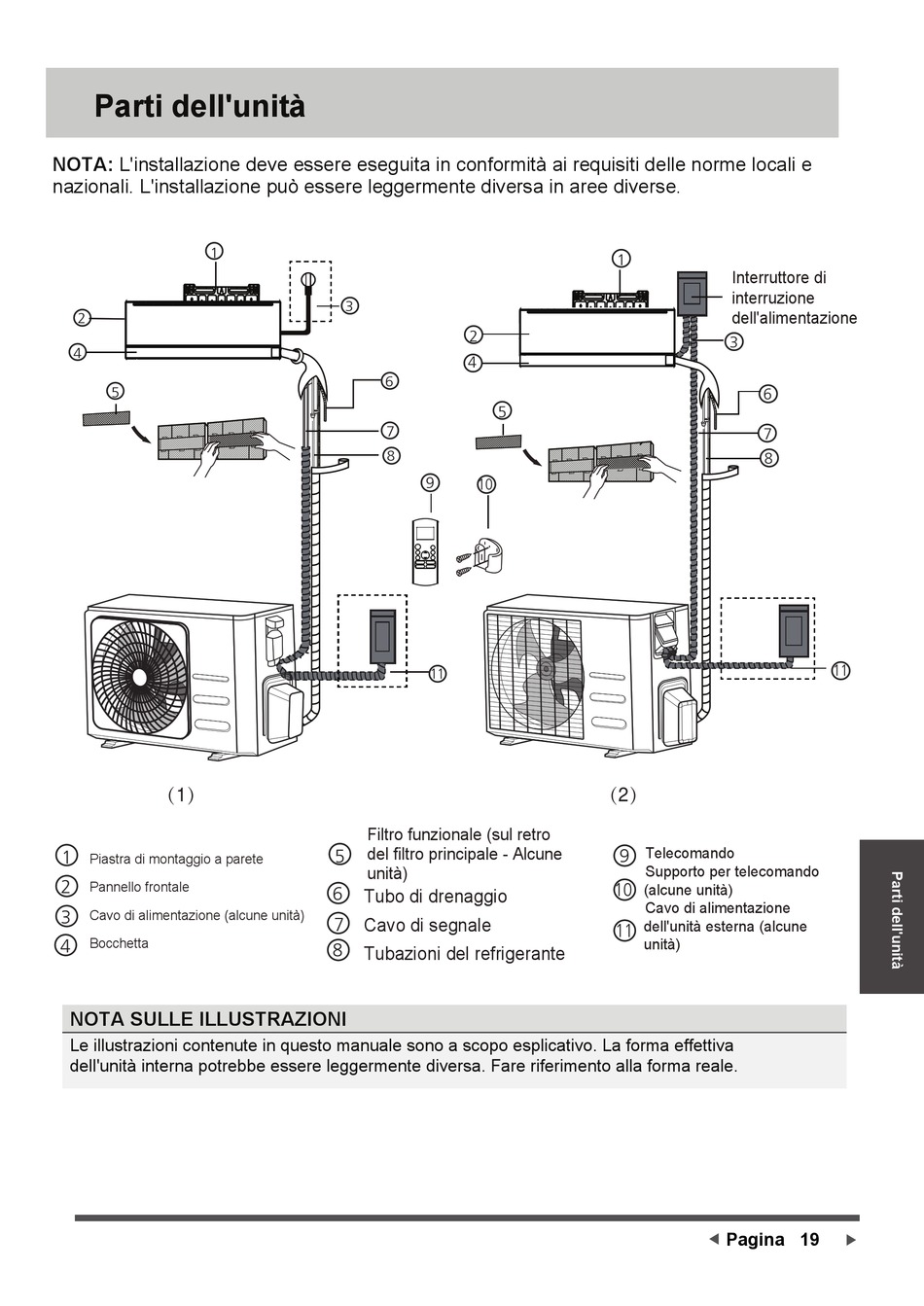

Parti dell'unità
NOTA: L'installazione deve essere eseguita in conformità ai requisiti delle norme locali e
nazionali. L'installazione può essere leggermente diversa in aree diverse.
1
2
4
5
（1）
1
Piastra di montaggio a parete
2
Pannello frontale
Cavo di alimentazione (alcune unità)
3
Bocchetta
4
NOTA SULLE ILLUSTRAZIONI
Le illustrazioni contenute in questo manuale sono a scopo esplicativo. La forma effettiva
dell'unità interna potrebbe essere leggermente diversa. Fare riferimento alla forma reale.
3
2
4
6
5
7
8
9
10
11
Filtro funzionale (sul retro
del filtro principale - Alcune
5
unità)
6 Tubo di drenaggio
Cavo di segnale
7
8
Tubazioni del refrigerante
1
Interruttore di
interruzione
dell'alimentazione
3
6
7
8
（2）
Telecomando
9
Supporto per telecomando
10 (alcune unità)
Cavo di alimentazione
dell'unità esterna (alcune
11
unità)
Pagina 19

