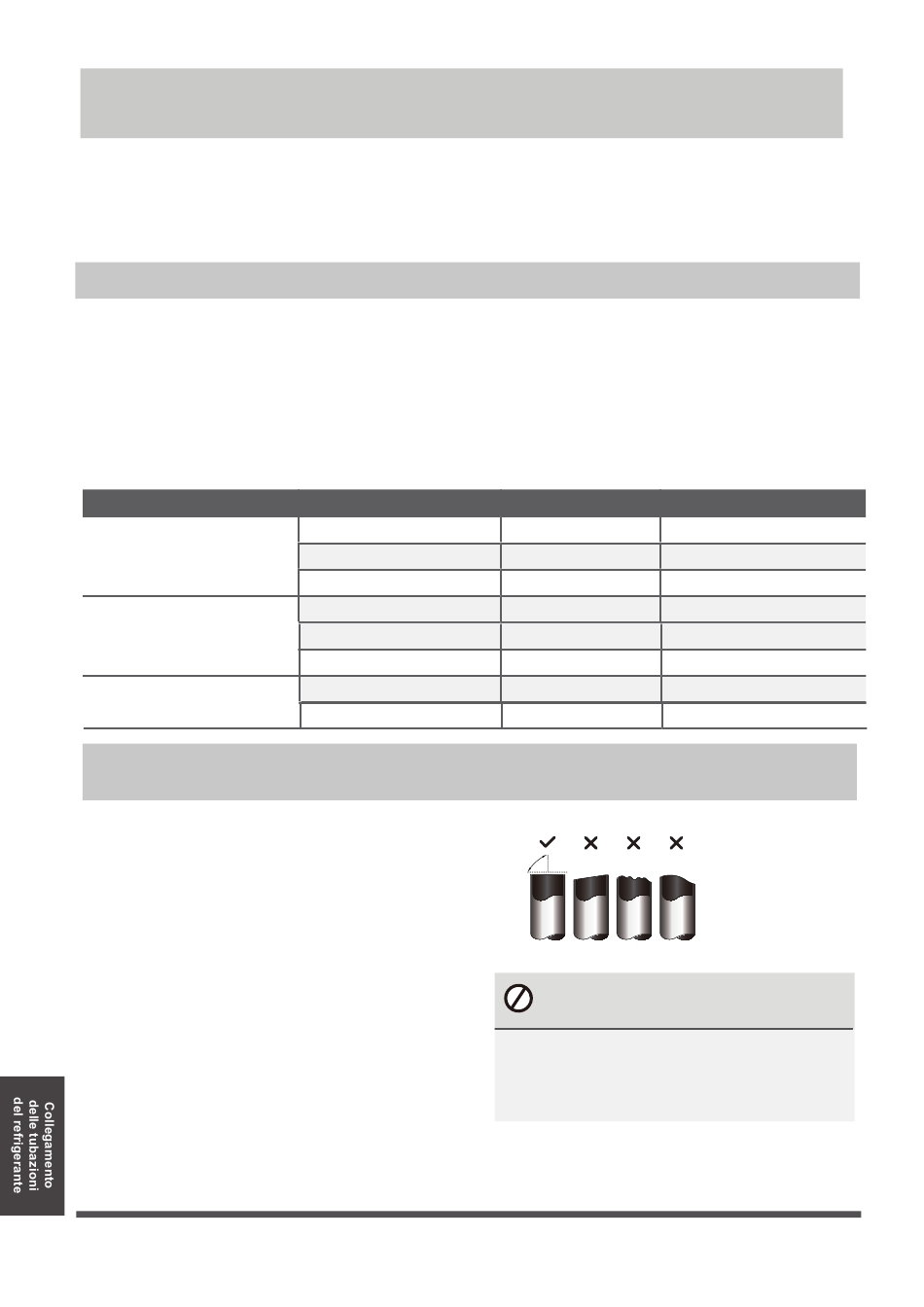

Collegamento delle tubazioni del refrigerante

Quando si collegano le tubazioni del refrigerante, non far penetrare nell'unità sostanze o gas
diversi dal refrigerante specificato. La presenza di altri gas o sostanze riduce la capacità
dell'unità e può causare una pressione eccessivamente elevata nel ciclo di refrigerazione. Ciò
può causare esplosioni e lesioni.
Nota sulla lunghezza delle tubazioni
La lunghezza delle tubazioni del refrigerante influenzerà le prestazioni e l'efficienza energetica dell'unità.
L'efficienza nominale viene testata su unità con una lunghezza delle tubazioni di 5 metri (16,5 piedi). (In Nord
America, la lunghezza standard delle tubazioni è di 7,5 m (25'). Per ridurre al minimo le vibrazioni e il rumore
eccessivo, è necessaria una lunghezza minima delle tubazioni di 3 metri. In aree tropicali speciali, per i modelli
di refrigerante R290 non è possibile aggiungere refrigerante e la lunghezza massima delle tubazioni del
refrigerante non deve superare i 10 metri (32,8 piedi).
Fare riferimento alla tabella seguente per le specifiche sulla lunghezza massima e sull'altezza di caduta delle
tubazioni.
Lunghezza massima e altezza di caduta delle tubazioni del refrigerante per modello di unità
Modello
Condizionatore d'aria tipo
split con inverter e gas
R410A, R32
Condizionatore d'aria tipo
split a velocità fissa e gas
R22
Condizionatore d'aria tipo
split a velocità fissa e gas
R410A, R32
Istruzioni per il collegamento – Tubazioni del refrigerante
1° Passo: Tagliare i tubi
Quando si preparano i tubi del refrigerante, prestare
particolare attenzione nel tagliarli e svasarli
correttamente. Ciò permetterà un funzionamento
efficiente e ridurrà al minimo la necessità di
manutenzione futura.
1. Misurare la distanza tra l'unità interna ed esterna.
2. Con un tagliatubi, tagliare il tubo un po' più lungo
della distanza misurata.
3. Assicurarsi che il tubo sia tagliato a un angolo
perfetto di 90°.
Pagina 30

Capacità (BTU/h)
< 15,000
≥ 15,000 e < 24,000
≥ 24,000 e < 36,000
< 18,000
≥ 18,000 e < 21,000
≥ 21,000 e < 35,000
< 18,000
≥ 18,000 e < 36,000
Max. Lunghezza (m) Altezza massima di caduta (m)
25 (82ft)
30 (98.5ft)
50 (164ft)
10 (33ft)
15 (49ft)
20 (66ft)
20 (66ft)
25 (82ft)
90°
Obliquo
Ruvido
Deformato
NON DEFORMARE IL TUBO
DURANTE IL TAGLIO
Prestare particolare attenzione a non
danneggiare, schiacciare o deformare il tubo
durante il taglio. Ciò ridurrà drasticamente
l'efficienza di riscaldamento dell'unità.
10 (33ft)
20 (66ft)
25 (82ft)
5 (16ft)
8(26ft)
10(33ft)
8(26ft)
10(33ft)
