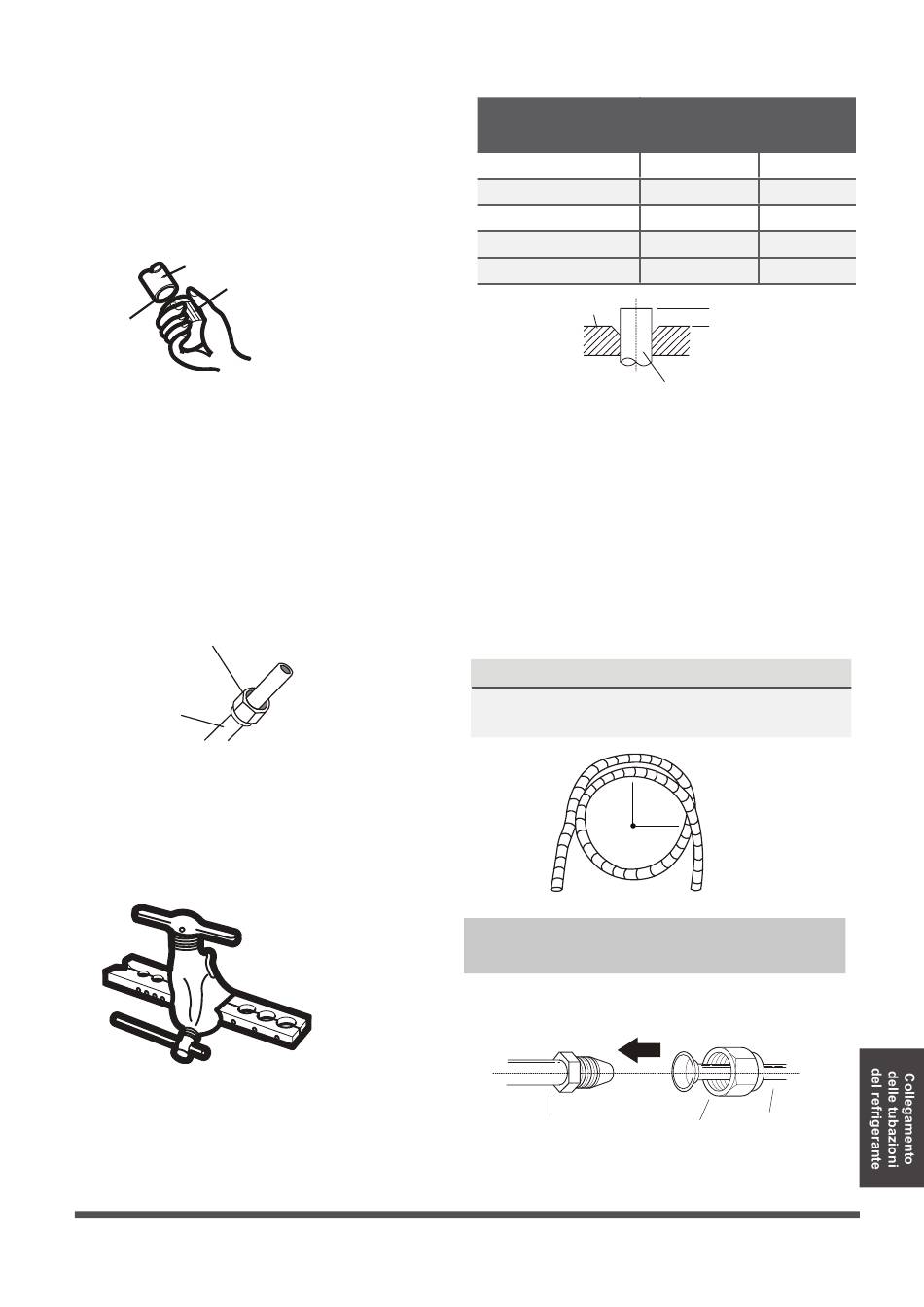

2° Passo: Rimuovere le bave
Le bave possono influire sulla tenuta ermetica
del collegamento delle tubazioni del refrigerante.
Per questo motivo devono essere
completamente rimosse.
Tenere il tubo inclinato verso il basso per
evitare che le bave cadano nel tubo.
Utilizzando un alesatore o uno strumento di
sbavatura, rimuovere tutte le bave dalla sezione
di taglio del tubo.
Tubo
Alesatore
Punta verso
il basso
3° Passo: Svasare l'estremità del tubo
Una corretta svasatura è essenziale per ottenere
una tenuta ermetica.
1. Dopo aver rimosso le bave dal tubo tagliato,
sigillare le estremità con nastro in PVC per evitare
che materiali estranei entrino nel tubo.
2. Avvolgere il tubo con materiale isolante.
3. Posizionare i dadi svasati su entrambe le
estremità del tubo. Assicurarsi che siano rivolti nella
direzione giusta, perché non sarà possibile
cambiare la loro direzione dopo la svasatura.
Dado svasato
Tubo di rame
4. Rimuovere il nastro di PVC dalle estremità del
tubo quando si è pronti per eseguire la svasatura.
5. Forma svasata del morsetto sull'estremità del
tubo. L'estremità del tubo deve estendersi oltre il
bordo della svasatura in conformità alle dimensioni
indicate nella tabella seguente.
ESTENSIONE DELLA TUBAZIONE
OLTRE IL BORDO SVASATO
Diametro esterno
del tubo (mm)
Ø 6.35 (Ø 0.25")
Ø 9.52 (Ø 0.375")
Ø12.7 ( Ø 0.5")
Ø 16 ( Ø 0.63")
Ø 19 ( Ø 0.75")
Forma svasata
6. Posizionare lo strumento di svasatura sul modulo.
7. Ruotare la maniglia dell'attrezzo svasatore in senso
orario fino a quando il tubo non è completamente svasato.
8. Rimuovere l'attrezzo svasatore e il modulo, quindi
ispezionare l'estremità del tubo per verificare che non sia
incrinata e sia uniforme.
4° Passo: Collegare i tubi
Quando si collegano i tubi del refrigerante, fare attenzione a
non applicare una coppia eccessiva o a non deformare in
alcun modo le tubazioni. È necessario innanzitutto collegare
il tubo a bassa pressione, quindi procedere con quello ad
alta pressione.
RAGGIO MINIMO DI CURVATURA
Quando si piegano le tubazioni del refrigerante, il
raggio di curvatura minimo è di 10 cm.
Raggio ≥10 cm (4 pollici)
Istruzioni per il collegamento delle
tubazioni all'unità interna
1. Allineare il centro dei due tubi da collegare.
Tubazione
dell'unità interna
A (mm)
Max.
Min.
0.7 (0.0275") 1.3 (0.05")
1.6 (0.063")
1.0 (0.04")
1.0 (0.04") 1.8 (0.07")
2.0 (0.078") 2.2 (0.086")
2.0 (0.078") 2.4 (0.094")
A
Tubo
Tubo
Dado svasato
