4 Beschreibung

4 Beschreibung
4.1

Allgemeines

MiniCODER und ferromagnetische Maßverkörperung bilden ein Messsystem. Der
MiniCODER tastet die ferromagnetische Maßverkörperung berührungslos ab und er-
fasst Drehrichtung, Drehzahl und Position.
Um eine einwandfreie Funktion des Messsystems zu gewährleisten, muss
●
der MiniCODER zum Modul, zur Referenzmarke und zur Breite der Maßverkörpe-
rung passen
●
der MiniCODER symmetrisch zur Maßverkörperung montiert werden
●
ein definierter Luftspalt zwischen MiniCODER und Maßverkörperung eingehalten
werden

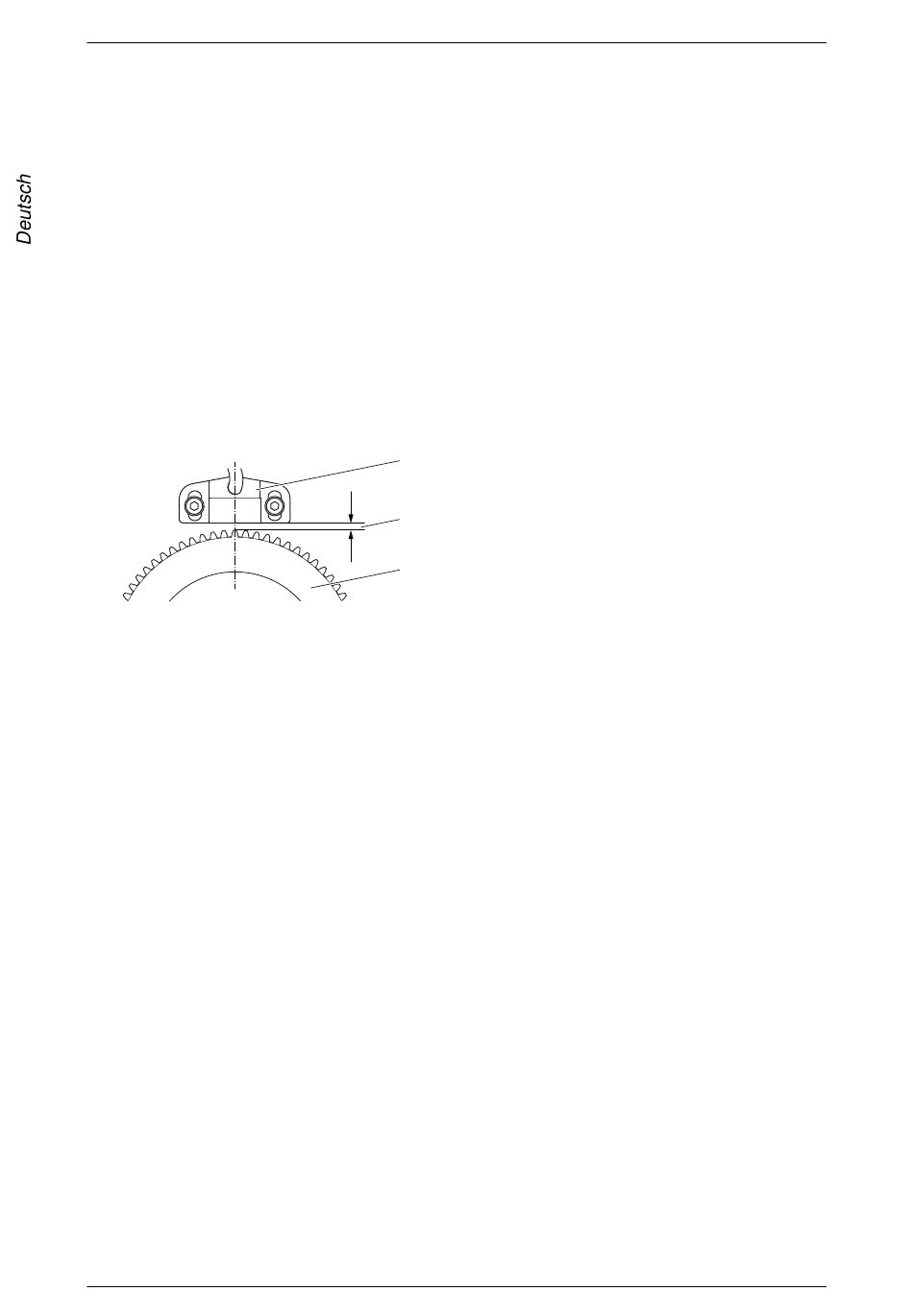

Messsystem
16
Allgemeines
1
1 MiniCODER
2
2 Luftspalt
3 Maßverkörperung
3
(nicht im Lieferumfang enthalten)
Lenord+Bauer
GEL 2444
