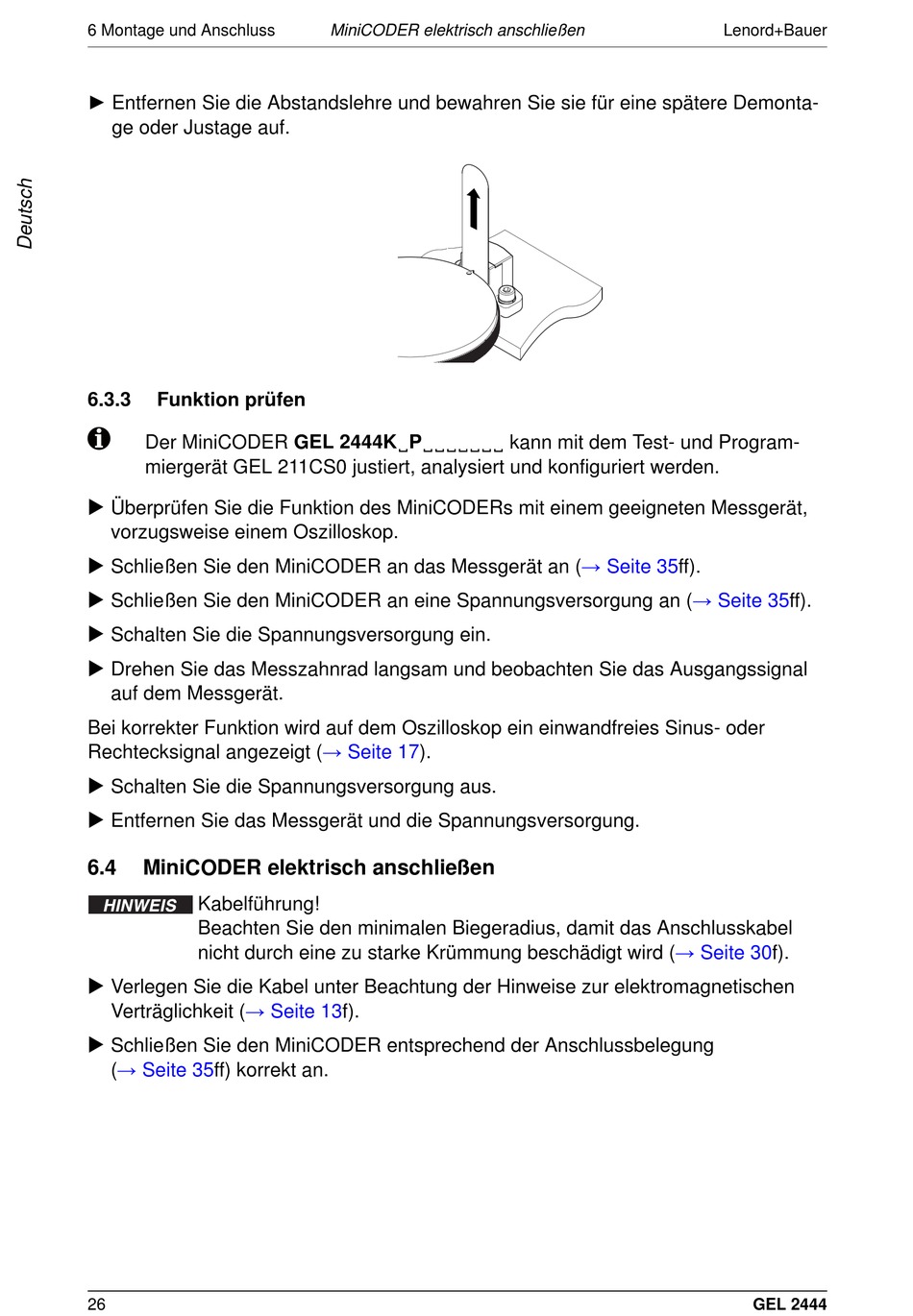

► Entfernen Sie die Abstandslehre und bewahren Sie sie für eine spätere Demonta-
ge oder Justage auf.
6.3.3 Funktion prüfen
Der MiniCODER GEL 2444K P
miergerät GEL 211CS0 justiert, analysiert und konfiguriert werden.
 Überprüfen Sie die Funktion des MiniCODERs mit einem geeigneten Messgerät,
vorzugsweise einem Oszilloskop.
 Schließen Sie den MiniCODER an das Messgerät an
 Schließen Sie den MiniCODER an eine Spannungsversorgung an
 Schalten Sie die Spannungsversorgung ein.
 Drehen Sie das Messzahnrad langsam und beobachten Sie das Ausgangssignal
auf dem Messgerät.
Bei korrekter Funktion wird auf dem Oszilloskop ein einwandfreies Sinus- oder
Rechtecksignal angezeigt
 Schalten Sie die Spannungsversorgung aus.
 Entfernen Sie das Messgerät und die Spannungsversorgung.
6.4 MiniCODER elektrisch anschließen
Kabelführung!
Beachten Sie den minimalen Biegeradius, damit das Anschlusskabel
nicht durch eine zu starke Krümmung beschädigt wird
 Verlegen Sie die Kabel unter Beachtung der Hinweise zur elektromagnetischen
Verträglichkeit (→ Seite
 Schließen Sie den MiniCODER entsprechend der Anschlussbelegung
(→ Seite 35ff) korrekt an.
26
MiniCODER elektrisch anschließen
(→ Seite 17).
13f).
kann mit dem Test- und Program-
(→ Seite 35ff).
(→ Seite
Lenord+Bauer
(→ Seite 35ff).
30f).
GEL 2444
