4.2

Bauteile und Funktion

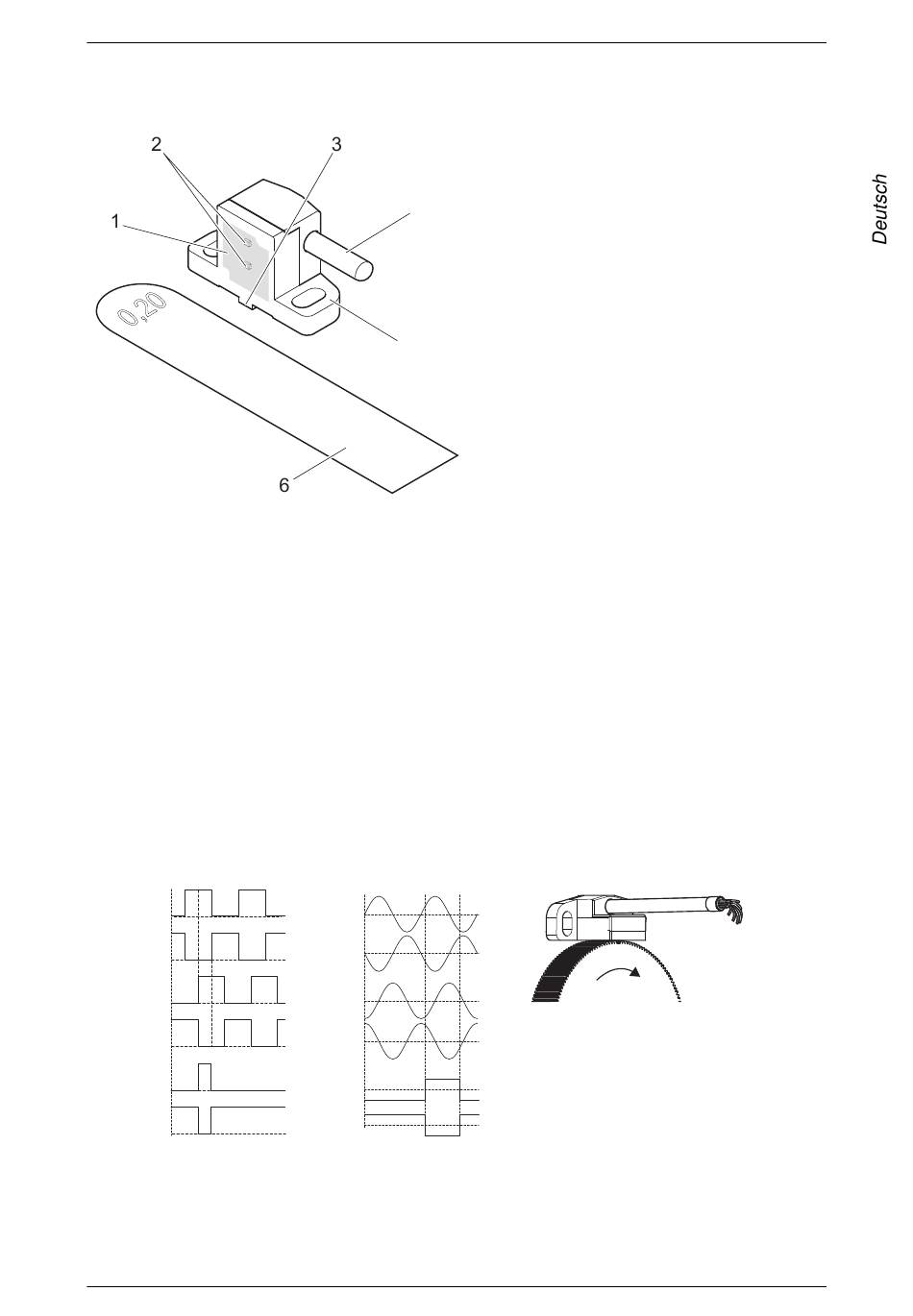

Beispieldarstellung für GEL 2444
Der MiniCODER wird über den Montageflansch (5) mit zwei Schrauben an der Auf-
nahmevorrichtung befestigt. Mit Hilfe der beiden Führungsnasen (3) auf der Rücksei-
te des MiniCODERs wird die exakte Positionierung des MiniCODERs sichergestellt.
Zur einfachen Montage gehört eine nicht ferromagnetische Abstandslehre (6) in pas-
sender Stärke zum Lieferumfang (Stärke ist abhängig vom Modul).
Unter der Messfläche (1) befinden sich die empfindlichen Sensorelemente (2).
Die integrierte Elektronik wird über das Anschlusskabel (4) mit Spannung versorgt.
Der MiniCODER besitzt ein Magnetfeld, das durch das rotierende Messzahnrad
verändert wird. Die Sensorik erfasst die Magnetfeld-Änderung und die integrierte
Elektronik setzt diese in entsprechende Ausgangssignale um.
GEL 2444D
GEL 2444T
Drehrichtungsabhängige Signalfolgen
GEL 2444
Bauteile und Funktion
4
5
GEL 2444K
U
2+
U
2-
U
1+
U
1-
U
N+
U
N-
1 Messfläche
2 Sensorelemente
(unten: Signalspur,
oben: Referenzspur)
3 Führungsnase
4 Anschlusskabel
5 Montageflansch
6 Abstandslehre
(z. B. 0,2 mm)
U
1+
U
1-
U
2+
U
2-
U
N+
U
N-
4 Beschreibung
