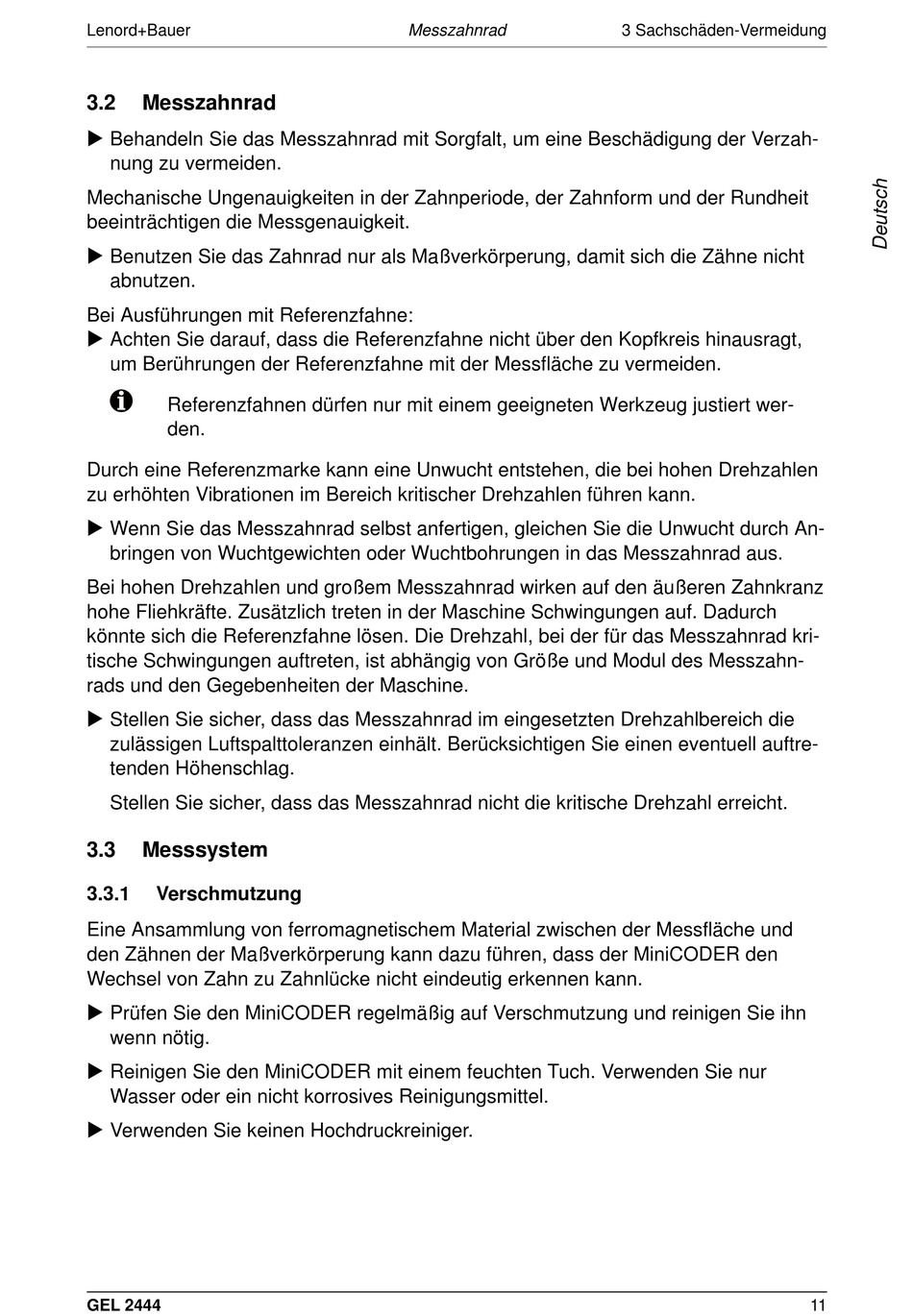

3.2

Messzahnrad

 Behandeln Sie das Messzahnrad mit Sorgfalt, um eine Beschädigung der Verzah-
nung zu vermeiden.
Mechanische Ungenauigkeiten in der Zahnperiode, der Zahnform und der Rundheit
beeinträchtigen die Messgenauigkeit.
 Benutzen Sie das Zahnrad nur als Maßverkörperung, damit sich die Zähne nicht
abnutzen.
Bei Ausführungen mit Referenzfahne:
 Achten Sie darauf, dass die Referenzfahne nicht über den Kopfkreis hinausragt,
um Berührungen der Referenzfahne mit der Messfläche zu vermeiden.
Referenzfahnen dürfen nur mit einem geeigneten Werkzeug justiert wer-
den.
Durch eine Referenzmarke kann eine Unwucht entstehen, die bei hohen Drehzahlen
zu erhöhten Vibrationen im Bereich kritischer Drehzahlen führen kann.
 Wenn Sie das Messzahnrad selbst anfertigen, gleichen Sie die Unwucht durch An-
bringen von Wuchtgewichten oder Wuchtbohrungen in das Messzahnrad aus.
Bei hohen Drehzahlen und großem Messzahnrad wirken auf den äußeren Zahnkranz
hohe Fliehkräfte. Zusätzlich treten in der Maschine Schwingungen auf. Dadurch
könnte sich die Referenzfahne lösen. Die Drehzahl, bei der für das Messzahnrad kri-
tische Schwingungen auftreten, ist abhängig von Größe und Modul des Messzahn-
rads und den Gegebenheiten der Maschine.
 Stellen Sie sicher, dass das Messzahnrad im eingesetzten Drehzahlbereich die
zulässigen Luftspalttoleranzen einhält. Berücksichtigen Sie einen eventuell auftre-
tenden Höhenschlag.
Stellen Sie sicher, dass das Messzahnrad nicht die kritische Drehzahl erreicht.
3.3

Messsystem

3.3.1

Verschmutzung

Eine Ansammlung von ferromagnetischem Material zwischen der Messfläche und
den Zähnen der Maßverkörperung kann dazu führen, dass der MiniCODER den
Wechsel von Zahn zu Zahnlücke nicht eindeutig erkennen kann.
 Prüfen Sie den MiniCODER regelmäßig auf Verschmutzung und reinigen Sie ihn
wenn nötig.
 Reinigen Sie den MiniCODER mit einem feuchten Tuch. Verwenden Sie nur
Wasser oder ein nicht korrosives Reinigungsmittel.
 Verwenden Sie keinen Hochdruckreiniger.
