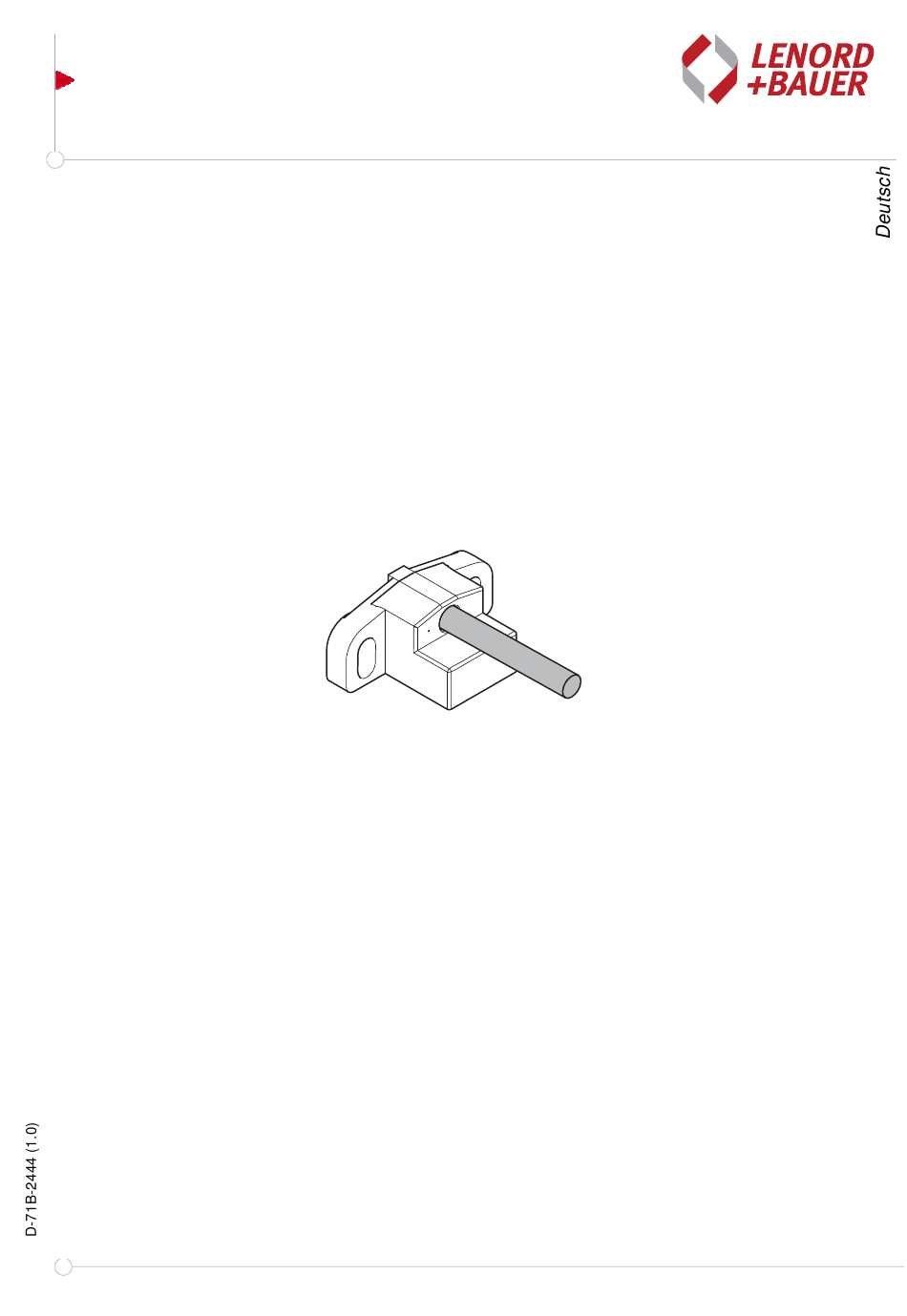

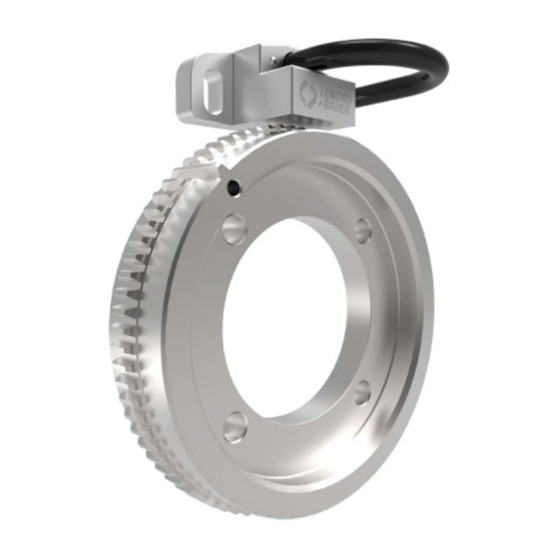

MiniCODER
GEL 2444
Drehzahl- und Positionssensoren
Betriebsanleitung
– Original –
Technische Änderungen und Druckfehler vorbehalten.
2018-03
