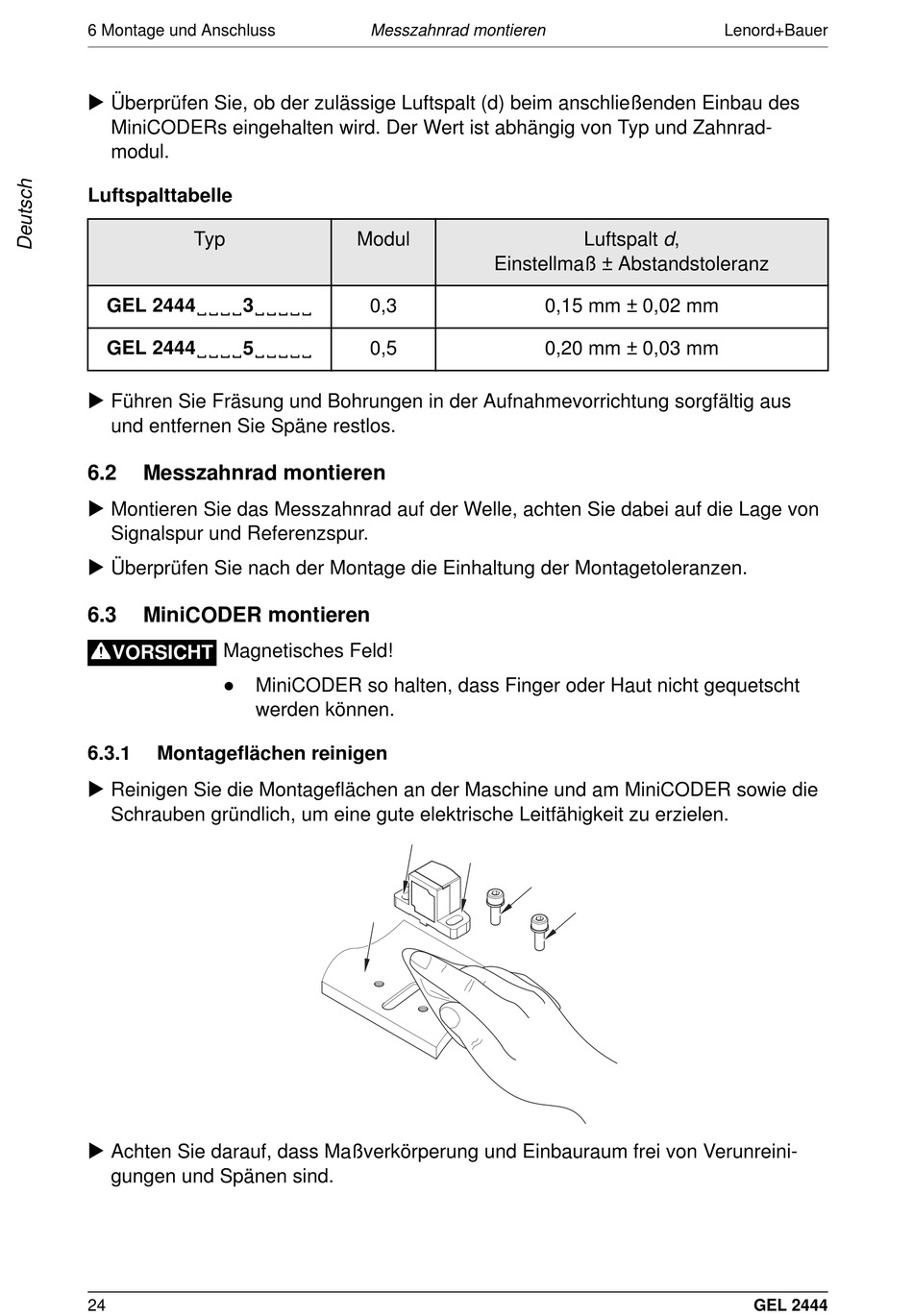

6 Montage und Anschluss
 Überprüfen Sie, ob der zulässige Luftspalt (d) beim anschließenden Einbau des
MiniCODERs eingehalten wird. Der Wert ist abhängig von Typ und Zahnrad-
modul.
Luftspalttabelle
Typ
GEL 2444 3
GEL 2444 5
 Führen Sie Fräsung und Bohrungen in der Aufnahmevorrichtung sorgfältig aus
und entfernen Sie Späne restlos.
6.2

Messzahnrad montieren

 Montieren Sie das Messzahnrad auf der Welle, achten Sie dabei auf die Lage von
Signalspur und Referenzspur.
 Überprüfen Sie nach der Montage die Einhaltung der Montagetoleranzen.
6.3

MiniCODER montieren

Magnetisches Feld!
VORSICHT
●
MiniCODER so halten, dass Finger oder Haut nicht gequetscht
werden können.
6.3.1 Montageflächen reinigen
 Reinigen Sie die Montageflächen an der Maschine und am MiniCODER sowie die
Schrauben gründlich, um eine gute elektrische Leitfähigkeit zu erzielen.
 Achten Sie darauf, dass Maßverkörperung und Einbauraum frei von Verunreini-
gungen und Spänen sind.
24
Messzahnrad montieren
Modul
Einstellmaß ± Abstandstoleranz
0,3
0,5
Luftspalt d,
0,15 mm ± 0,02 mm
0,20 mm ± 0,03 mm
