Raccordements par le haut des cellules

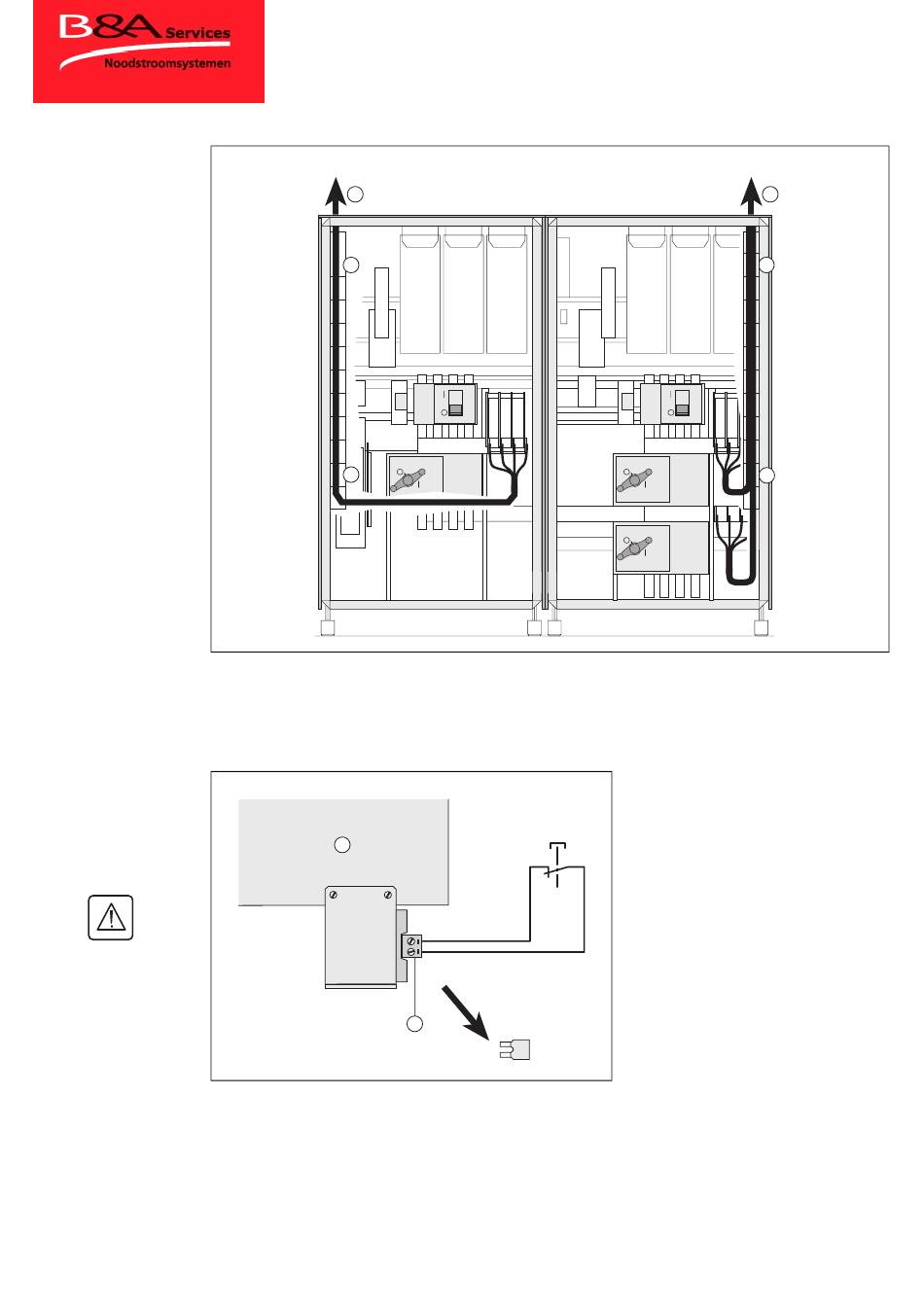

(a) : goulotte de passage des câbles pour raccordement par le haut.
(b) : trappe de sortie des câbles à percer en fonction des câbles utilisés.
2.4 Raccordement du contact d'arrêt général
b
a
Q1
Q4
a
Q1BP
2
3
2. Installation
b
a
Q2
Q6
Q2BP
a
Q3
1 - Supprimer le strap du bornier (3) (voir
page 6).
2 - Raccorder le contact à ouverture "arrêt
général" aux bornes 1 et 2 de ce bornier.
3 - Fretter le câble suivant l'llustration du
paragraphe 2.5.
Le niveau de tension utilisé pour cet arrêt
général est TBTS conformément aux
normes EN 60950 ou CEI 60950.
