2.3 Raccordements de puissance

◗ La détermination des protections et des câbles est donnée au chapitre 6.1 (Annexes, spécifications techniques).
◗ Le matériel a été conçu pour permettre le raccordement selon un schéma d'alimentation IT (défini selon les normes
EN 60950 / CEI 60950 ou CEI 60364-3).
◗ Pour accéder aux raccordements, voir le paragraphe 1.2.
◗ Raccordements par cosses sur barres de cuivre avec trous de diamètre 12 mm.

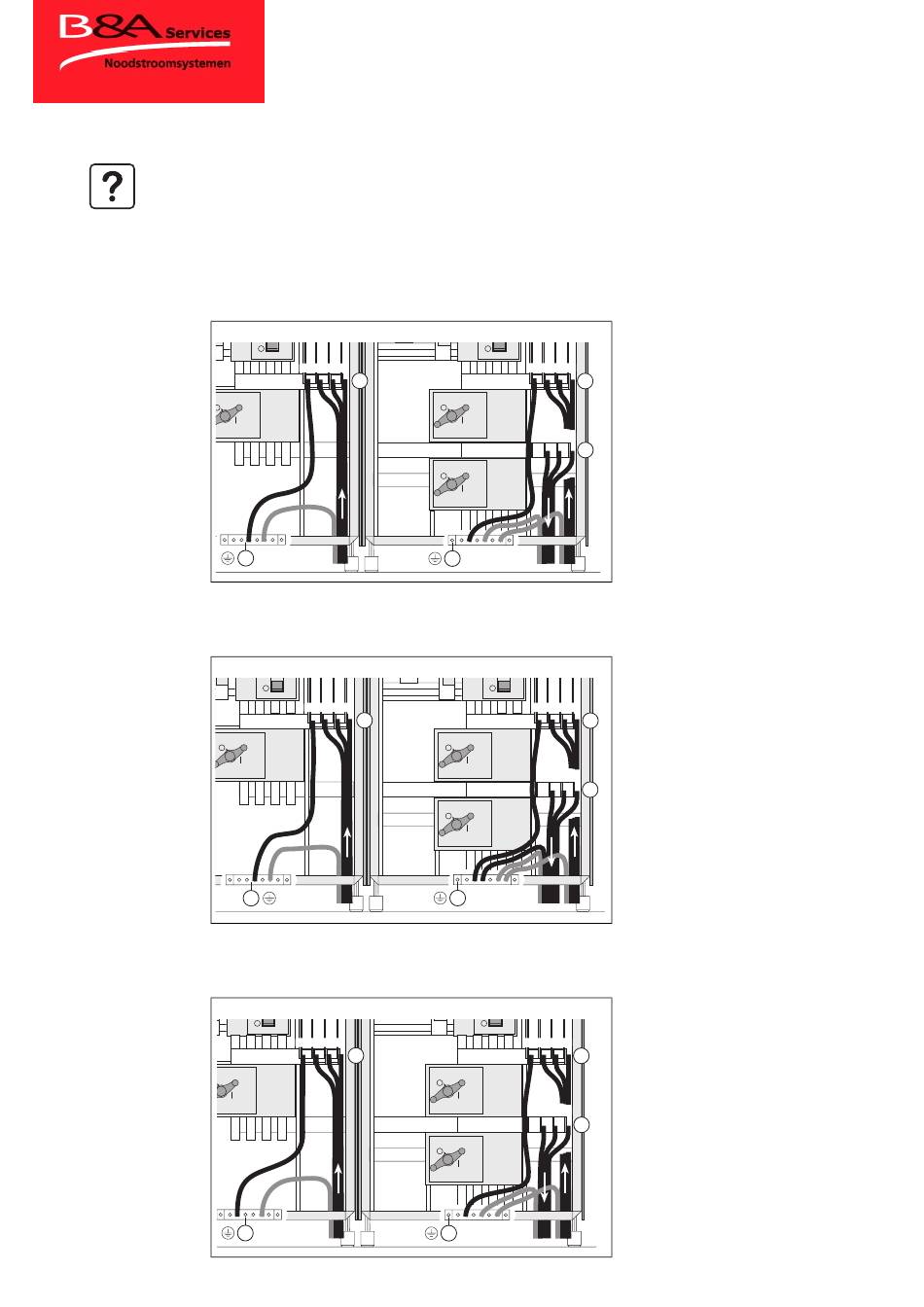

Upsilon STS avec entrées 3 phases + PEN, et sortie 3 phases + PEN
Q4
N
14
Upsilon STS avec entrées 3 phases + PEN, et sortie 3 phases + PE + Neutre
Q4
N
14
Upsilon STS avec entrées 3 phases + PEN, et sortie 3 phases + PE
4
Q1BP
N
14
Q6
N L1 L2 L3
7
Q1BP
PEN
S1
N L1 L2 L3
7
Q1BP
S1
PEN
Q6
N L1 L2 L3
7
PEN S1
N L1 L2 L3
12
Q2BP
L1 L2 L3
13
Q3
N S2
PEN
14
PEN
Q6
N L1 L2 L3
12
Q2BP
L1 L2 L3
13
Q3
S2
N PE
14
N PEN
N L1 L2 L3
12
Q2BP
L1 L2 L3
13
Q3
S2
N PE
14
PEN
2. Installation
◗ Raccorder les 3 phases de la source 1 sur
les bornes L1, L2, L3 du bornier (7) et le câble
PEN sur la barre de terre.
◗ Raccorder les 3 phases de la source 2 sur
les bornes L1, L2, L3 du bornier (12) et le
câble PEN sur la barre de terre.
◗ Raccorder les 3 phases des équipements
sur les bornes L1, L2, L3 du bornier (13) et le
câble PEN sur la barre de terre.
◗ Relier la borne N du bornier (13) à la barre
de terre.
◗ Raccorder les 3 phases de la source 1 sur
les bornes L1, L2, L3 du bornier (7) et le câble
PEN sur la barre de terre.
◗ Raccorder les 3 phases de la source 2 sur
les bornes L1, L2, L3 du bornier (12) et le
câble PEN sur la barre de terre.
◗ Raccorder les 3 phases des équipements
sur les bornes L1, L2, L3 du bornier (13), le
neutre et le câble PE sur la barre de terre.
◗ Relier la borne N du bornier (13) à la barre
de terre.
◗ Raccorder les 3 phases de la source 1 sur
les bornes L1, L2, L3 du bornier (7) et le câble
PEN sur la barre de terre.
◗ Raccorder les 3 phases de la source 2 sur
les bornes L1, L2, L3 du bornier (12) et le
câble PEN sur la barre de terre.
◗ Raccorder les 3 phases des équipements
sur les bornes L1, L2, L3 du bornier (13) et le
câble PE sur la barre de terre.
◗ Relier la borne N du bornier (13) à la barre
de terre.
