Chapter 2: Jumpers and Connectors

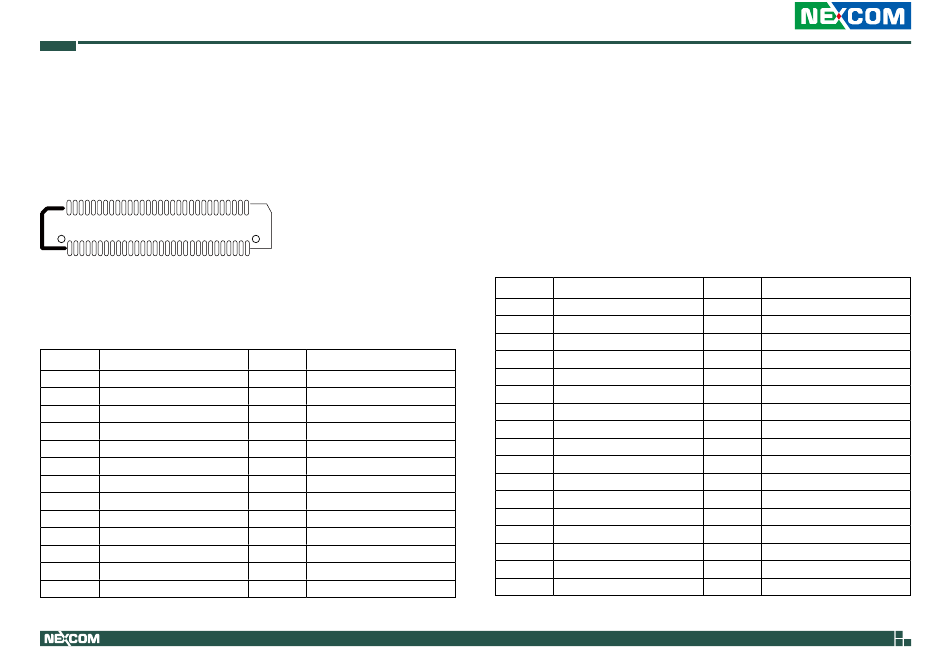

High Speed Connector

Connector type:
Connector location: EXT1
1
2
Pin Definition
1 S_PCIE_TXP1
3 S_PCIE_TXN1
5 GND
7 S_PCIE_TXP2
9 S_PCIE_TXN2
11 GND
13 S_PCIE_TXP3
15 S_PCIE_TXN3
17 GND
19 S_PCIE_TXP4
21 S_PCIE_TXN4
23 GND
25 S_PCIE_TXP21
Copyright © 2021 NEXCOM International Co., Ltd. All Rights Reserved.
59
60
Pin Definition
2 S_PCIE_RXP1
4 S_PCIE_RXN1
6 GND
8 S_PCIE_RXP2
10 S_PCIE_RXN2
12 GND
14 S_PCIE_RXP3
16 S_PCIE_RXN3
18 GND
20 S_PCIE_RXP4
22 S_PCIE_RXN4
24 GND
26 S_PCIE_RXP21
Pin Definition
27 S_PCIE_TXN21
29 GND
31 S_PCIE_TXP22
33 S_PCIE_TXN22
35 GND
37 S_PCIE_TXP23
39 S_PCIE_TXN23
41 GND
43 S_PCIE_TXP24
45 S_PCIE_TXN24
47 GND
49 PCH_PCIE_TXP13
51 PCH_PCIE_TXN13
53 GND
55 REFCLK_P12
57 REFCLK_N12
59 WAKE_N_R
21
Pin Definition
28 S_PCIE_RXN21
30 GND
32 S_PCIE_RXP22
34 S_PCIE_RXN22
36 GND
38 S_PCIE_RXP23
40 S_PCIE_RXN23
42 GND
44 S_PCIE_RXP24
46 S_PCIE_RXN24
48 GND
50 S_PCIE_RXP10
52 S_PCIE_RXN10
54 GND
56 REFCLK_P13
58 REFCLK_N13
60 RST_N_R
