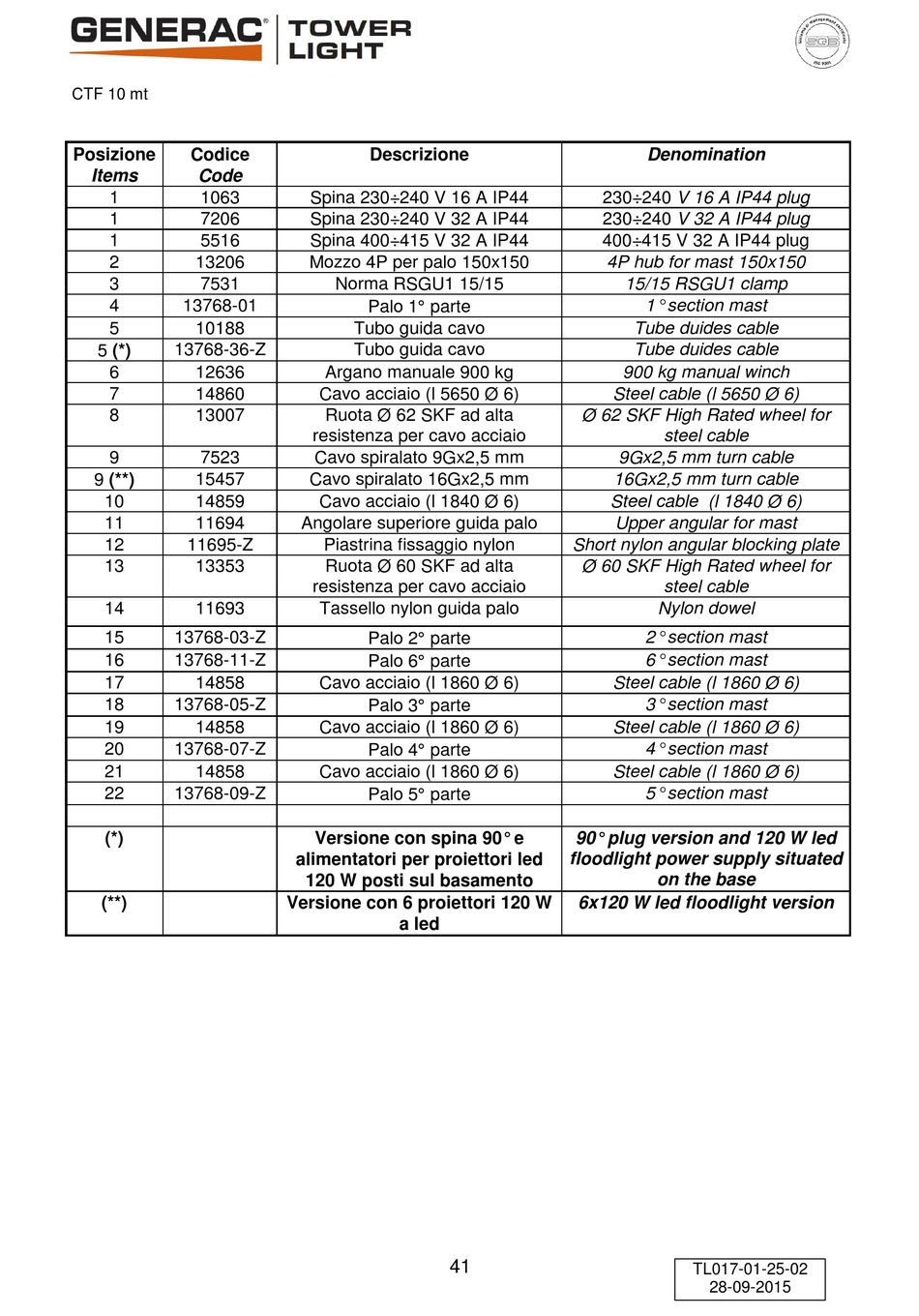

CTF 10 mt
Posizione Codice
Items Code
1 1063
1 7206
1 5516
2 13206
3 7531
4 13768-01
5 10188
13768-36-Z
5 (*)
6 12636
7 14860
8 13007
9 7523
9 (**) 15457
10 14859
11 11694
12 11695-Z
13 13353
14 11693
15 13768-03-Z
16 13768-11-Z
17 14858
18 13768-05-Z
19 14858
20 13768-07-Z
21 14858
22 13768-09-Z
(*)
(**)
Descrizione
Spina 230÷240 V 16 A IP44
Spina 230÷240 V 32 A IP44
Spina 400÷415 V 32 A IP44
Mozzo 4P per palo 150x150
Norma RSGU1 15/15
Palo 1 parte
Tubo guida cavo
Tubo guida cavo
Argano manuale 900 kg
Cavo acciaio (l 5650 Ø 6)
Ruota Ø 62 SKF ad alta
resistenza per cavo acciaio
Cavo spiralato 9Gx2,5 mm
Cavo spiralato 16Gx2,5 mm
Cavo acciaio (l 1840 Ø 6)
Angolare superiore guida palo
Piastrina fissaggio nylon
Ruota Ø 60 SKF ad alta
resistenza per cavo acciaio
Tassello nylon guida palo
Palo 2 parte
Palo 6 parte
Cavo acciaio (l 1860 Ø 6)
Palo 3 parte
Cavo acciaio (l 1860 Ø 6)
Palo 4 parte
Cavo acciaio (l 1860 Ø 6)
Palo 5 parte
Versione con spina 90° e
alimentatori per proiettori led
120 W posti sul basamento
Versione con 6 proiettori 120 W
a led
41
Denomination
230÷240 V 16 A IP44 plug
230÷240 V 32 A IP44 plug
400÷415 V 32 A IP44 plug
4P hub for mast 150x150
15/15 RSGU1 clamp
1° section mast
Tube duides cable
Tube duides cable
900 kg manual winch
Steel cable (l 5650 Ø 6)
Ø 62 SKF High Rated wheel for
steel cable
9Gx2,5 mm turn cable
16Gx2,5 mm turn cable
Steel cable (l 1840 Ø 6)
Upper angular for mast
Short nylon angular blocking plate
Ø 60 SKF High Rated wheel for
steel cable
Nylon dowel
2° section mast
6° section mast
Steel cable (l 1860 Ø 6)
3° section mast
Steel cable (l 1860 Ø 6)
4° section mast
Steel cable (l 1860 Ø 6)
5° section mast
90° plug version and 120 W led
floodlight power supply situated
on the base
6x120 W led floodlight version
TL017-01-25-02
28-09-2015
