- Page 1 INSTRUKTIONSBOK OWNER’S MANUAL CTF 10m TL199-18-03-00 09-07-2018 Svenska-English...
-
Page 2: Table Of Contents
CTF 10m INNEHÅLLSFÖRTECKNING - INDEX CE-MÄRKNING - CE MARK ..........................3 BRUK OCH UNDERHÅLL - USE & MAINTENANCE ..................3 ALLMÄN INFORMATION - GENERAL INFORMATION ..................4 KVALITETSINTYG - QUALITY SYSTEM ......................4 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE OCH TESTKORT – DECLARATION OF CONFORMITY WITH CHECK LIST ................................. -
Page 3: Ce-Märkning - Ce Mark
CTF 10m 1. CE-MÄRKNING - CE MARK CE-märkningen (Europeiska gemenskapen) The CE mark (European Community) certifies intygar produkten uppfyller that the product complies with essential grundläggande säkerhetskrav som fastställs av safety requirements provided EU-direktiven. applicable Community Directives. 2. BRUK OCH UNDERHÅLL - USE & MAINTENANCE Bästa kund, tack för att du har köpt vår... -
Page 4: Allmän Information - General Information

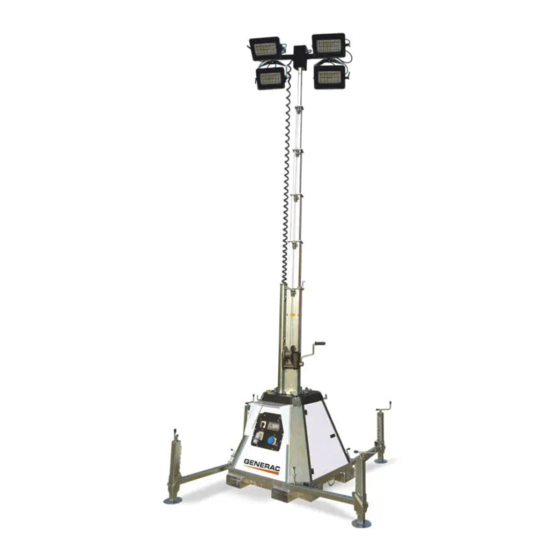

CTF 10m 3. ALLMÄN INFORMATION - GENERAL INFORMATION Ljustornet har utformats, tillverkats och testats The lighting tower is designed, produced and för uppfylla gällande europeiska tested to meet the European rule and to bestämmelser för att minimera de elektriska reduce at the minimum the electrical risks in... -
Page 5: Säkerhetssymboler - Safety Signs
CTF 10m SÄKERHETSSYMBOLER - SAFETY SIGNS Dessa symboler varnar användaren för These signs inform the user of any danger potentiella risker som kan orsaka skador på which may cause damages to persons. personer. Läs betydelsen Read the precautions and meant described in försiktighetsåtgärder... -
Page 6: Säkerhetsbestämmelser Som Ska Iakttas - Safety Regulations To Observe
CTF 10m SÄKERHETSBESTÄMMELSER SOM SKA IAKTTAS - SAFETY REGULATIONS TO OBSERVE Tillverkaren ansvarar inte för eventuella The manufacturer is not responsible of skador på personer och föremål, till följd av damage things persons, underlåtenhet följa resulting as consequence of inobservance säkerhetsbestämmelserna. -
Page 7: Före Användningen Av Maskinen - Before The Use Of Machine
CTF 10m FÖRE ANVÄNDNINGEN AV MASKINEN – BEFORE THE USE OF MACHINE Det ska placeras en avspärrning på ett A barrier shall be placed 2 meters around avstånd av 2 meter runt ljustornet för att the light tower to prevent unauthorized hindra obehörig personal från att närma sig... -
Page 8: Allmän Information Om Risker - General Danger Information
CTF 10m ALLMÄN INFORMATION OM RISKER - GENERAL DANGER INFORMATION RISK FÖR BRÄNNSKADOR - DANGER OF BURN Rör inte strålkastarna när de är tända. Avoid contact with floodlights when are lighted. Använd alltid lämpliga handskar (PSU). Use always appropriate Personal Protective Equipment PPE when operate at unit. -
Page 9: Risk För Intrassling - Danger Of Entangle
CTF 10m RISK FÖR INTRASSLING - DANGER OF ENTANGLE Avlägsna inte de skydd som placerats på de Do not remove the protections placed on the roterande delarna. rotating parts. Du får inte rengöra eller utföra underhåll på Do not clean or execute maintenance delar i rörelse. -
Page 10: Tekniska Egenskaper - Technical Specification
CTF 10m 10. TEKNISKA EGENSKAPER - TECHNICAL SPECIFICATION 10.1 FÖRSÖRJNING – INPUT 230÷240 V – 50 Hz 10.2 LJUSTORN - LIGHTING TOWER Maximal höjd Maximum height Manuellt - Manual Lyft Raising Sektioner Section Rotation 340° Rotation Section 9G2,5 mm Spirallindad elkabel... -
Page 11: Vinschens Egenskaper - Specification Of The Winch
CTF 10m 10.5 VINSCHENS EGENSKAPER – SPECIFICATION OF THE WINCH OBSERVERA!!! Vinschens maximala WARNING!!! The maximum load of the belastning är 900 kg. Det är viktigt att hela winch is 900 Kg. It is important that the ljustornets struktur inte ändras för att entire structure of the lighting tower does undvika att äventyra vinschens stabilitet... -
Page 12: Identifiering Av Komponenterna - Identifications Of The Components
CTF 10m 11. IDENTIFIERING AV KOMPONENTERNA - IDENTIFICATIONS OF THE COMPONENTS 11.1 LJUSTORNETS SAMMANSÄTTNING - LIGHTING TOWER COMPOSITION Pos. Beskrivning Description Items Stabilisatorer Stabilizers Lyftpunkter Lifting points Manuell vinsch Manual winch Teleskopmast Telescopic mast Stålkabel Steel cable Stift stöd strålkastare... -
Page 13: Beskrivning Av Kontrollpanelen - Control Panel Description
CTF 10m 11.2 BESKRIVNING AV KONTROLLPANELEN – CONTROL PANEL DESCRIPTION Pos. Beskrivning Description Items Serienummer Serial number Jordningsterminal Main Earth Terminal Uttag för utgång enfasnät Main outlet 230÷240 V 16 A 2p+E IP68 230÷240 V 16 A 2p+E IP68 Schuko Schuko single phase socket Strömbrytare med termoskydd 4 A för... -
Page 14: Användarinstruktioner - Operating Instructions
CTF 10m 12. ANVÄNDARINSTRUKTIONER - OPERATING INSTRUCTIONS 12.1 TRANSPORT AV LJUSTORNET – TRANSPORT OF THE LIGHTING TOWER There are many options to move the lighting Det finns olika möjligheter för ljustornet. tower. It is possible to raise the structure through a Du kan lyfta strukturen med gaffeltruck, med hjälp av de “sidofickor”... -
Page 15: Ljustornets Positionering - Lighting Tower Positioning
CTF 10m 12.2 LJUSTORNETS POSITIONERING - LIGHTING TOWER POSITIONING It is recommended to place the structure rekommenderar placerar strukturen på en stabil plats och att du in a stable place, by verifying the säkerställer att marken är konsistent att consistence of the earth to allow a sure möjliggöra... -
Page 16: Elektrisk Anslutning - Electrical Connection
CTF 10m 12.4 ELEKTRISK ANSLUTNING - ELECTRICAL CONNECTION Kontrollera att de termobrytare som sitter på Check that the circuit breakers placed on the frontal board of the lighting tower are in “OFF” ljustornets frontpanel är i läget "OFF". position. Tack vare beredning för anslutning i serie är It is possible to connected in series a det möjligt att med en enda energikälla ansluta... -
Page 17: Anslutning Till Ett Elsystem - Connecting To A Electrical System
CTF 10m 12.4.1 ANSLUTNING TILL ETT ELSYSTEM - CONNECTING TO A ELECTRICAL SYSTEM Kontrollera anläggningens Check that the connecting to the earth is jordanslutning uppfyller bestämmelserna. realized respecting the norms. Anslutningskablarnas minsta snitt The minimal section of connection cables väljas i funktion av spänning, installerad must be choose in relationship on the effekt och avstånd mellan källa och... -
Page 18: Anslutning Till En Motorgenerator - Connecting To A Generating Set
CTF 10m 12.4.2 ANSLUTNING TILL EN MOTORGENERATOR - CONNECTING TO A GENERATING SET Control that the connecting to the earth is Kontrollera att jordanslutningen har utförts realized in correct way. korrekt. The connecting to the earth of the generating Jordanslutningen av enheten ska utföras med set must be done using a copper cable of användning av en kopparkabel med lämpligt... -
Page 19: Varningar - Remarks
CTF 10m 12.5 VARNINGAR – REMARKS It is important that the operator will be always är viktigt operatören alltid är uppmärksam på eventuella besvär på grund av careful at every eventual disadvantage had at slitage eller fel. usury or breakdown. -
Page 20: Användning Av Ljustornet - Use Of Lighting Tower
CTF 10m 12.6 ANVÄNDNING AV LJUSTORNET – USE OF LIGHTING TOWER Dra ut stabilisatorerna genom att frigöra stiften Extract the stabilizers, unlocking the pins från dessas säten (Fig.7) och gå vidare from their hole (Fig.7) and then proceed manuellt med utdragningen tills att stiften låser manually to the extraction, in this way the rörets rörelse utåt (Fig.8). - Page 21 CTF 10m Observera!!! Höj inte teleskopmasten om Warning!!! Do not to raise the mast if all inte alla stabilisatorer har dragits ut korrekt. stabilizers are not correctly extracted. Luta strålkastarna manuellt genom att lossa på Tilt manually the floodlights unscrewing the handtaget (Fig.
- Page 22 CTF 10m För sedan in säkerhetsstiftet för att undvika en Then insert the safety pin to avoid accidental oavsiktlig sänkning av masten såsom visas i lowering of the mast as shown in figure figuren (Fig. 11). (Fig. 11). Tillverkaren ansvarar inte för eventuella The manufacturer is not responsible of skador på...
-
Page 23: Stopp Av Ljustornet - Stopping The Lighting Tower
CTF 10m (Fig. 12) 12.7 STOPP AV LJUSTORNET - STOPPING THE LIGHTING TOWER När du har avslutat användningen ska du At the end of use remove the safety pin, avlägsna säkerhetsstiftet och sänka masten lower the telescopic mast through manual... -
Page 24: Underhåll Av Ljustornet - Lighting Tower Maintenance
CTF 10m 13. UNDERHÅLL AV LJUSTORNET - LIGHTING TOWER MAINTENANCE Vi rekommenderar en regelbunden rengöring We suggest a frequent cleaning of the av maskinen för att undvika avlagringar av machine in order to avoid the presence of dirt smuts försämra effektiviteten. -
Page 25: Guide Till Problemlösningen - Troubleshooting Guide
CTF 10m 14. GUIDE TILL PROBLEMLÖSNINGEN - TROUBLESHOOTING GUIDE Nedan listas de vanligaste problemen som kan Listed below are the most common troubles uppstå vid användning av ljustornet samt that may occur during use of the lighting möjliga åtgärder. tower and possible remedies. - Page 26 CTF 10m AVVIKELSE ANOMALY Vinschens automatiska tryckbroms stängs inte The winch friction disk brake does not close (lasten hålls inte). (load is not held). ORSAK CAUSE Veven har inte monterats korrekt och därmed Crank not quite wound up during and thus är åtdragningen med sexkantsskruven defekt.
- Page 27 CTF 10m El-Björn AB Postal address: PO Box 29, 334 21 Anderstorp, Sweden Visiting address: Depågatan 6, 334 33 Anderstorp, Sweden Telephone: +46 (0)371-588 100 E-mail: info@elbjorn.com TL199-18-03-00 09-07-2018 Svenska-English...
- Page 28 CTF 10m GENERAC MOBILE PRODUCTS S.r.l. Via Stazione, 3 bis 27030 Villanova d’Ardenghi (PV) ITALY Tel.: +39 0382 567011 Fax:+39 0382 400247 Web site: http://www.towerlight.com E-mail: info@towerlight.com TL199-18-03-00 09-07-2018 Svenska-English...
