EXTENDER HDMI SU CAVO
CAT.6/7 CON EDID
INTERFACCE

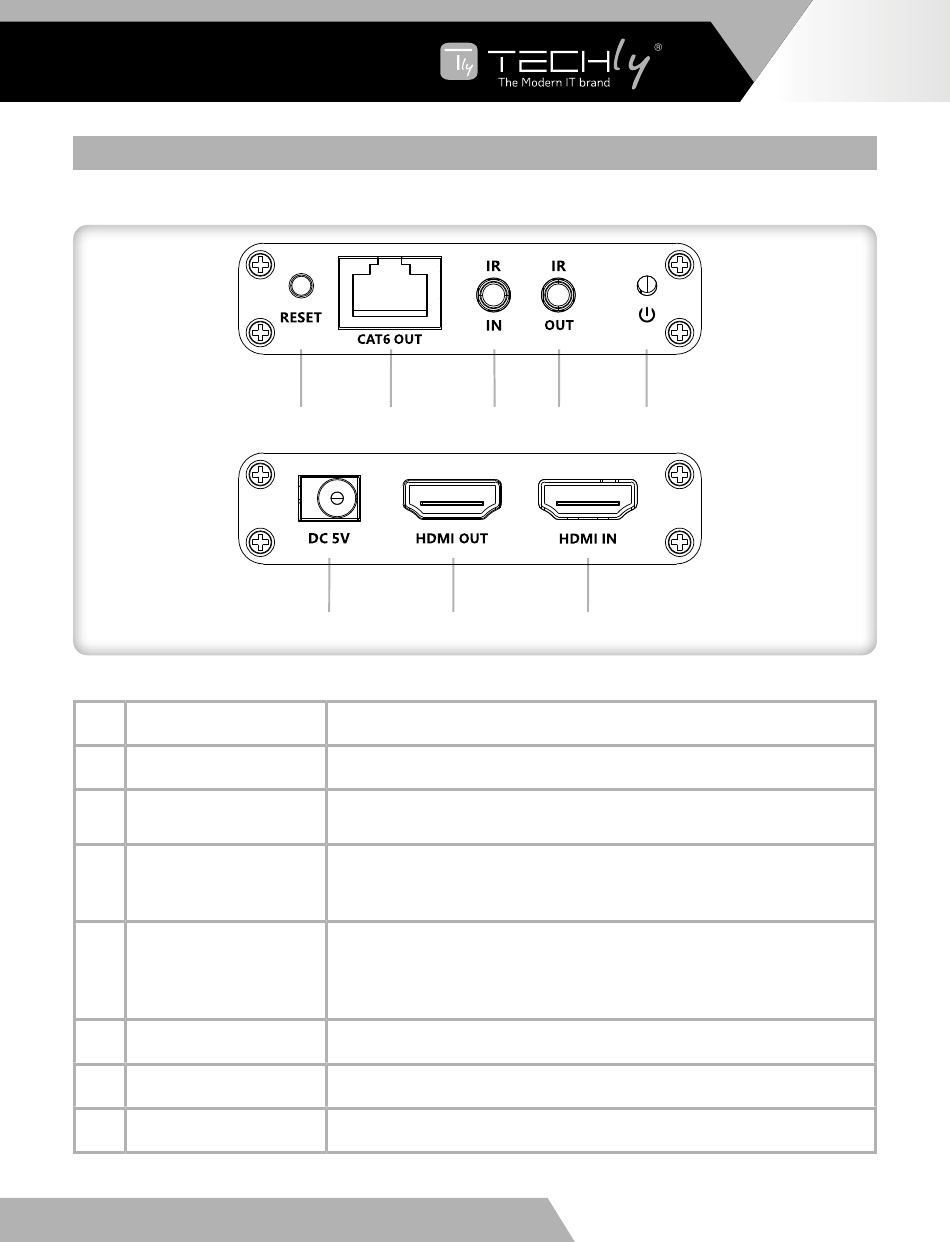

1. Trasmettitore (TX)
➊
Tasto reset
➋
Uscita segnale RJ45
➌
Ingresso IR
➍
Uscita IR
Indicatore
➎
alimentazione/segnale
➏
Ingresso DC 5V
➐
Uscita HDMI
➑
Ingresso HDMI
➊ ➋
➏ ➐
Premere per riavviare il dispositivo
Uscita modulata segnale HDMI
Collegare il cavo di estensione IR ed assicurarsi che il
telecomando usato sia entro l'area di ricezione del dispositivo IR
Collegare il cavo blaster IR, mantenere il trasmettitore ad
infrarossi il più vicino possibile alla sorgente di segnale durante
l'uso
a. Quando il prodotto è acceso ma c'è trasmissione del segnale
HDMI, l'indicatore lampeggia
b. Quando il prodotto è accesso e c'è trasmissione del segnale
HDMI, l'indicatore rimane sempre acceso
Collegare all'alimentatore 5V 500mA DC
Collegare ad uno schermo HDMI locale
Collegare alla sorgente HDMI
➌ ➍ ➎
➑
