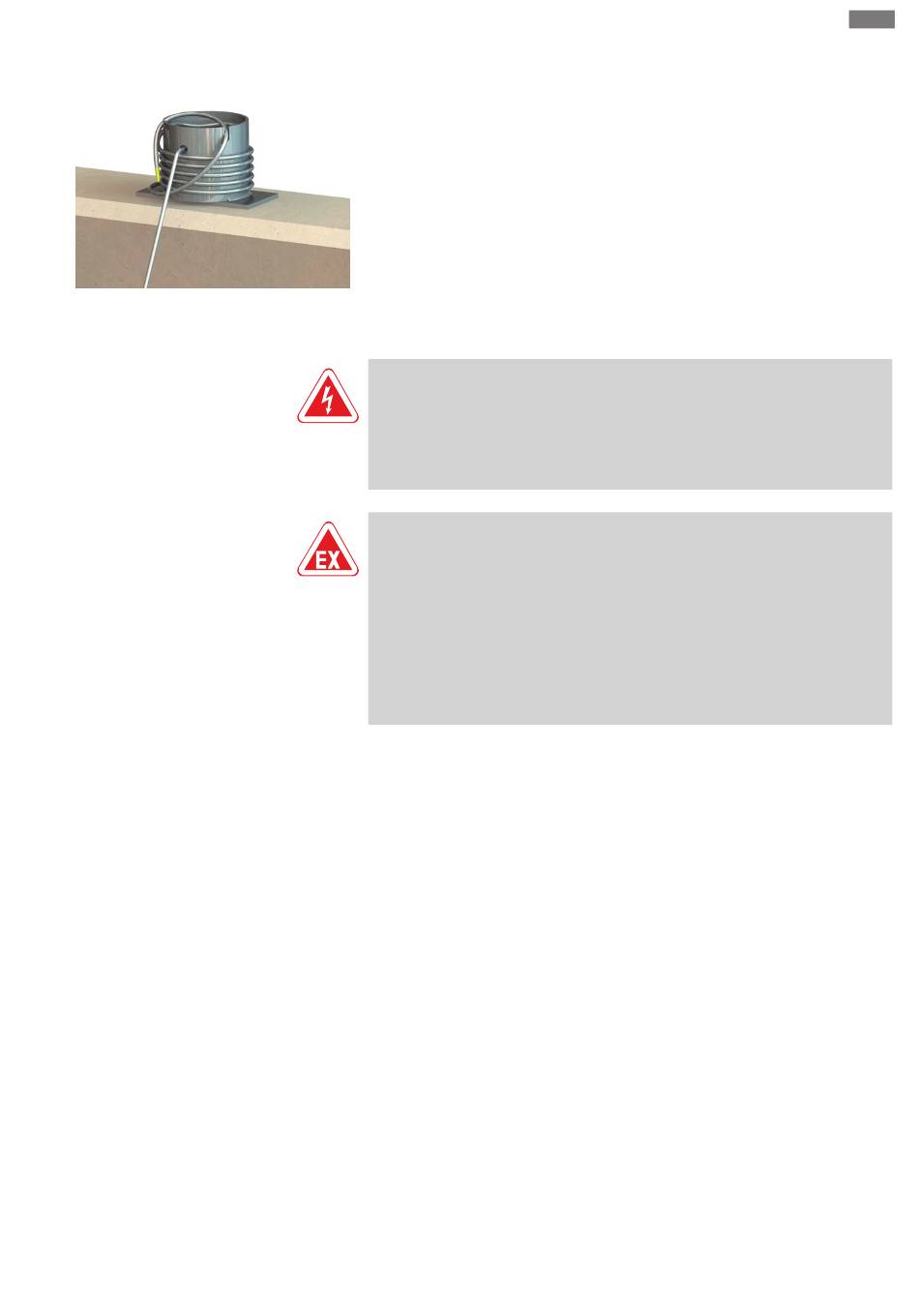

Fig. 9: 提升设备固定在系绳柱上
6.5 电气连接
6.5.1 电源一侧的保险丝
6.5.2 维护工作
6.5.2.1 检查电机绕组的绝缘电阻
安装及操作说明 Wilo-Flumen OPTI-TR 20-1, 22, 28-1, 30-1, 40-1, Wilo-Flumen EXCEL-TRE 20, 30, 40
安装及电气连接
移动式升降装置：安装系绳柱
如果使用移动式升降装置，需要在池边装一个系绳柱：
ƒ
从升降装置中取出提升设备（钢索等），固定在系绳柱上。
ƒ
将接线电缆固定在池边，防止掉落。
小心！ 如果接线电缆需要经过水池边缘，注意可能发生摩擦。尖锐的水池边会导
致接线电缆损坏。必要时将水池边处理成斜面！
危险
触电导致生命危险！
执行电气作业时不按规定操作，会发生电击致死事故！
• 由专业电工负责执行电气作业！
• 遵守当地相关法规！
危险
接线错误可能发生爆炸！
• 始终在潜在爆炸环境以外对搅拌器进行电气连接。如果必须在潜在爆炸环境
内接线，则在获得防爆认证的外壳（符合 DIN EN 60079-0 标准规定的防爆
等级）内进行！如不遵守，爆炸会导致生命危险！
• 在标记的接地端连接电位均衡器。接地端设在接线电缆区域内。电位均衡器
必须使用符合当地法规的电缆截面。
• 接线工作须由专业电工执行。
• 进行电气连接时，也应注意本操作说明附录中防爆章节的详细信息！
ƒ
电源连接符合铭牌上的信息。
ƒ
三相交流电机（3~电机）电源侧馈电具备顺时针旋转磁场。
ƒ
按照当地法规的相关要求铺设接线电缆并按照芯线布局进行连接。
ƒ
连接所有监控设备并检查功能是否正常。
ƒ
按照当地法规的相关要求进行接地。
断路器
断路器的规格和开关属性取决于所连接产品的额定电流。注意遵守当地相关法规。
电机保护开关
对于不带插头的产品，安装方应该准备一个电机保护开关！最低要求是配备一个符
合本地规定，具备温度补偿、差分触发和重启锁定功能的热敏继电器/电机保护开
关。针对反应灵敏的电网，安装方还应准备其他保护装置（比如超压、欠压或缺相
继电器等）。
漏电断路器 (RCD)
ƒ
根据当地能源供应公司的规定安装漏电断路器 (RCD)。
ƒ
如果人员可能接触到产品和导电液体，则安装漏电断路器 (RCD)。
ƒ
检查电机绕组的绝缘电阻。
ƒ
检查温度传感器的电阻器。
‡
1000 V 绝缘测量装置
1. 检查绝缘电阻。
⇒ 预调试测量值：≥20 MΩ。
⇒ 间隔测量测量值：≥2 MΩ。
