5 产品说明
5.1 结构
7
6
1

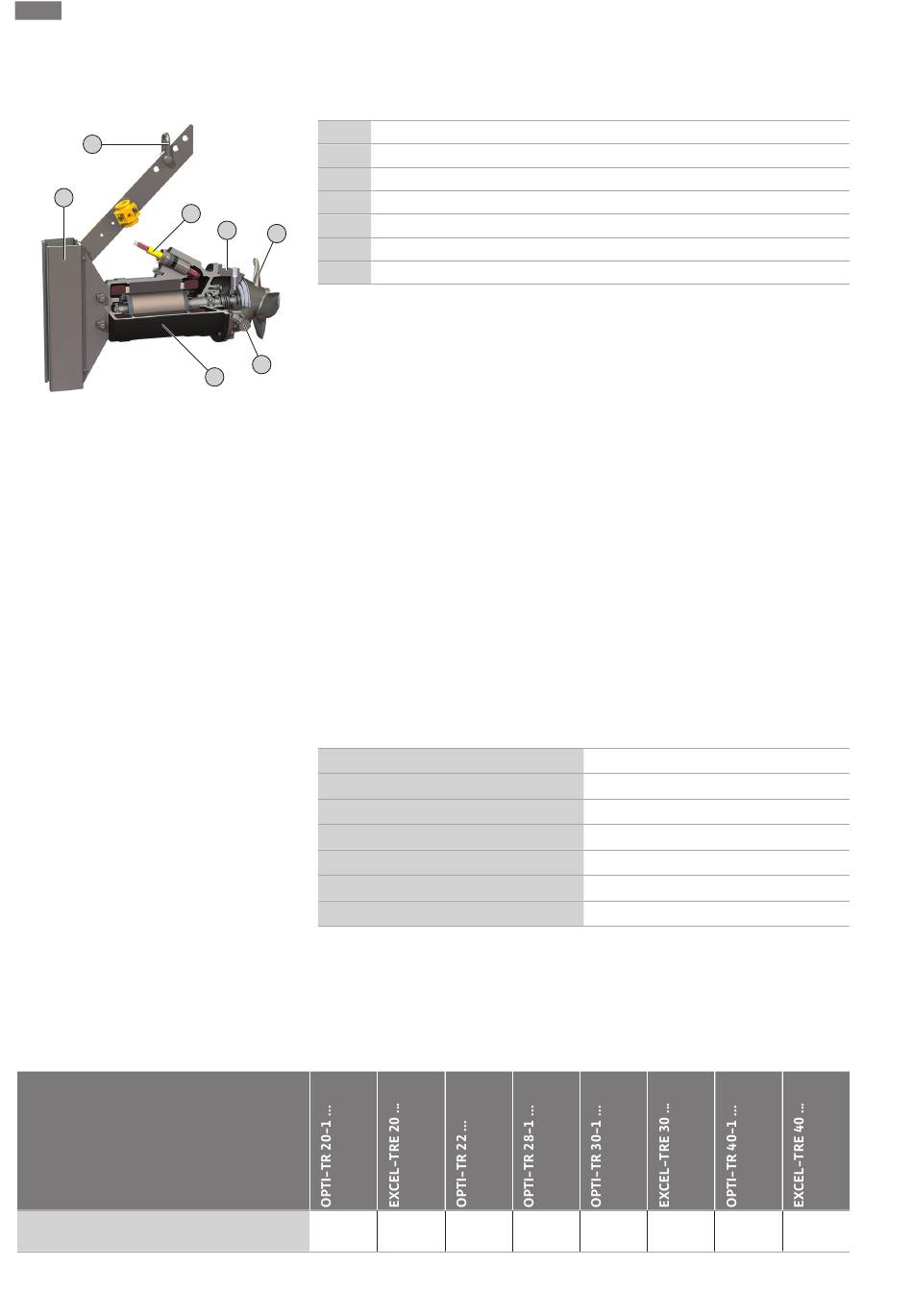

Fig. 2: 电动潜水搅拌器概述
5.1.1 电机
5.1.2 密封件
5.1.3 螺旋桨
额定直径，单位：mm (in)
12
产品说明
电动潜水搅拌器由下列部件构成：
1 连接电缆
2 密封壳体
3 螺旋桨
4 铅芯湿度电极（选配）
2
5 电机
3
6 用于下降装置的机架
7 吊挂点
4
5
Wilo-Flumen OPTI-TR ...
表面冷却式三相潜水电机带有永久润滑式大尺寸滚子轴承。电机绕组配备温度监控
装置。余热通过电机外壳直接排放至周围的流体中。接线电缆采用耐重型机械负荷
设计，经过密封处理，不但防高压水，而且防流体，此外还具有纵向防水性。连接
电缆标配裸露电缆端部，长度为 10 m (33 ft)。
Wilo-Flumen EXCEL-TRE ...
表面冷却式三相潜水电机带有永久润滑式大尺寸滚子轴承。电机绕组配备温度监控
装置。余热通过电机外壳直接排放至周围的流体中。接线电缆采用耐重型机械负荷
设计，经过密封处理，不但防高压水，而且防流体，此外还具有纵向防水性。连接
电缆标配裸露电缆端部，长度为 10 m (33 ft)。
潜水式电动机满足 IE3 电机能效等级（根据 IEC 60034-30 标准）。
技术数据
运行模式，潜水式
运行模式，非潜水式
流体温度
最大潜水深度
防护等级
绝缘等级
最大开关频率
大容积密封室采用双重轴封。密封壳体灌注有白矿油，用于收集流体侧密封件的泄
漏物。流体侧装入防腐蚀并且耐磨损机械密封。电机侧密封通过一个径向轴封或机
械密封实现。
2 叶或 3 叶螺旋桨采用实心材料制成，螺旋桨公称直径为 200 mm 至 400 mm。后曲
式设计的入流边可防止出现堵塞。
200
(8)
200 220 280
(8) (8.5) (11)
S1
-
3 ... 40 °C (37 ... 104 °F)
20 m (66 ft)
IP68
H
15 /h
300 300 400
(11.5) (11.5) (16)
WILO SE 2021-10
400
(16)
