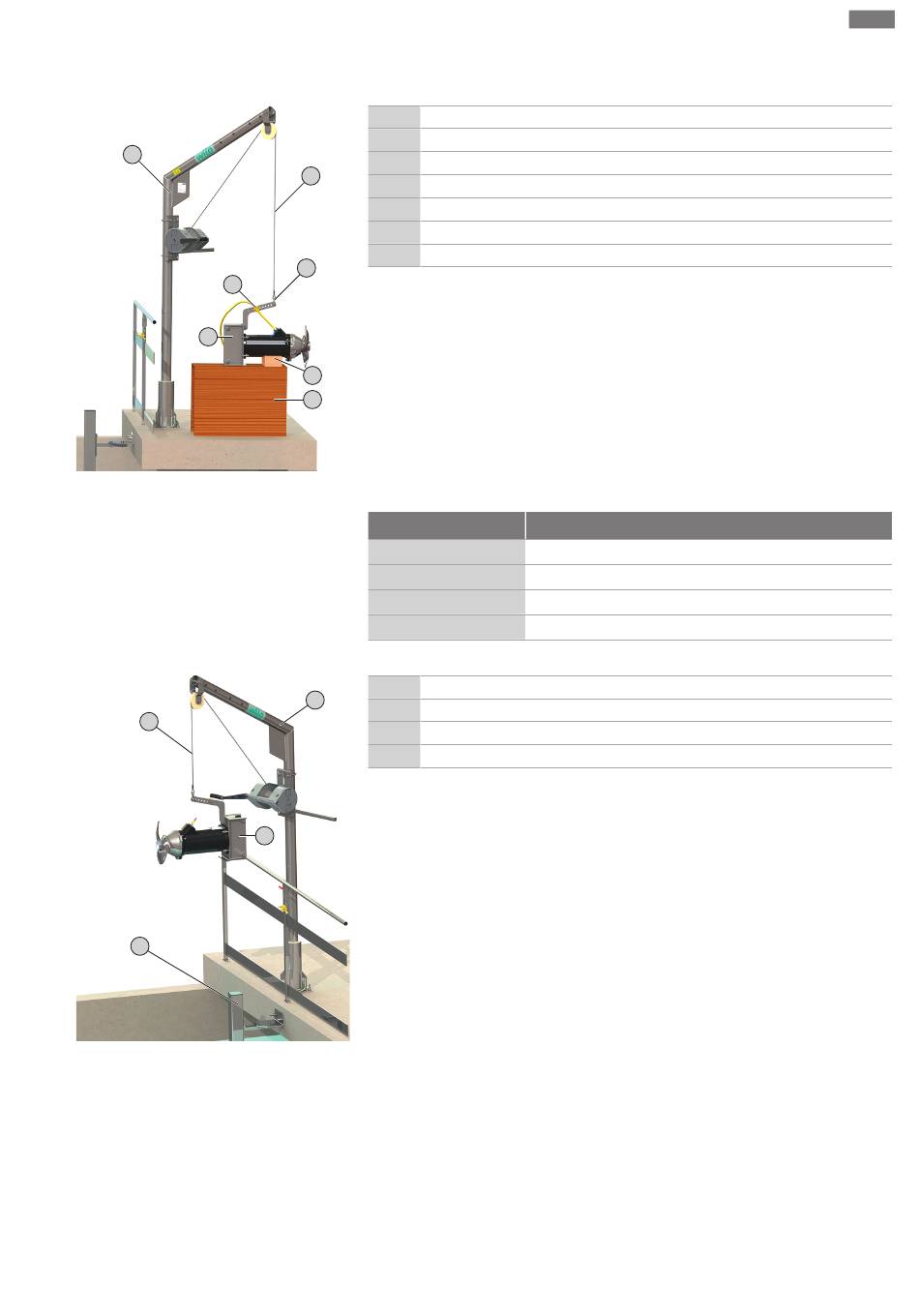

Fig. 5: 准备搅拌器
2
±0°
8
Fig. 6: 在水池上方摆动搅拌器
安装及操作说明 Wilo-Flumen OPTI-TR 20-1, 22, 28-1, 30-1, 40-1, Wilo-Flumen EXCEL-TRE 20, 30, 40
安装及电气连接
准备工作
1 升降装置
2 提升设备
3 吊挂用 U 形环
2
4 支脚
5 用于确保设备安全放置的基座
6 机架
7 用于消除应力的电缆支架
3
‡
搅拌器已放置并水平校准。
‡
机架已安装在搅拌器上。
‡
下降装置已安装在水池中。
‡
具有足够承载能力的升降装置就位。
4
1. 使用一个 U 形环，将机架吊挂在提升设备上。
5
2. 配备贯穿式塑料滚轮的规格：松开活动开口销，拆下贯穿式塑料滚轮和快速释
放轴。
注意！ 妥善存放部件，以备日后安装使用。
3. 铺设所有接线电缆并安装电缆支架。
电缆支架将接线电缆固定在提升设备上，防止接线电缆失控掉入水池。
搅拌器
TR/TRE 20
TR 28-1
TR/TRE 30
TR/TRE 40
提升搅拌器并在水池上方摆动
1 升降装置
1
2 提升设备
6 机架
8 下降装置的导流管
‡
准备工作已完成。
1. 提升搅拌器，直至其可在栏杆上方安全摆动。
注意！ 搅拌器必须水平悬挂在升降装置上。如果搅拌器倾斜悬挂在升降装置
6
上，则调整机架上的吊挂点。
2. 在水池上方摆动搅拌器。
注意！ 机架必须与导流管垂直。如果机架与导流管不垂直，则调整升降装置的
幅度。
电缆支架间距
550 mm (20 in)
550 mm (20 in)
750 mm (30 in)
750 mm (30 in)
