9.6.5 更换机架
4
3
2

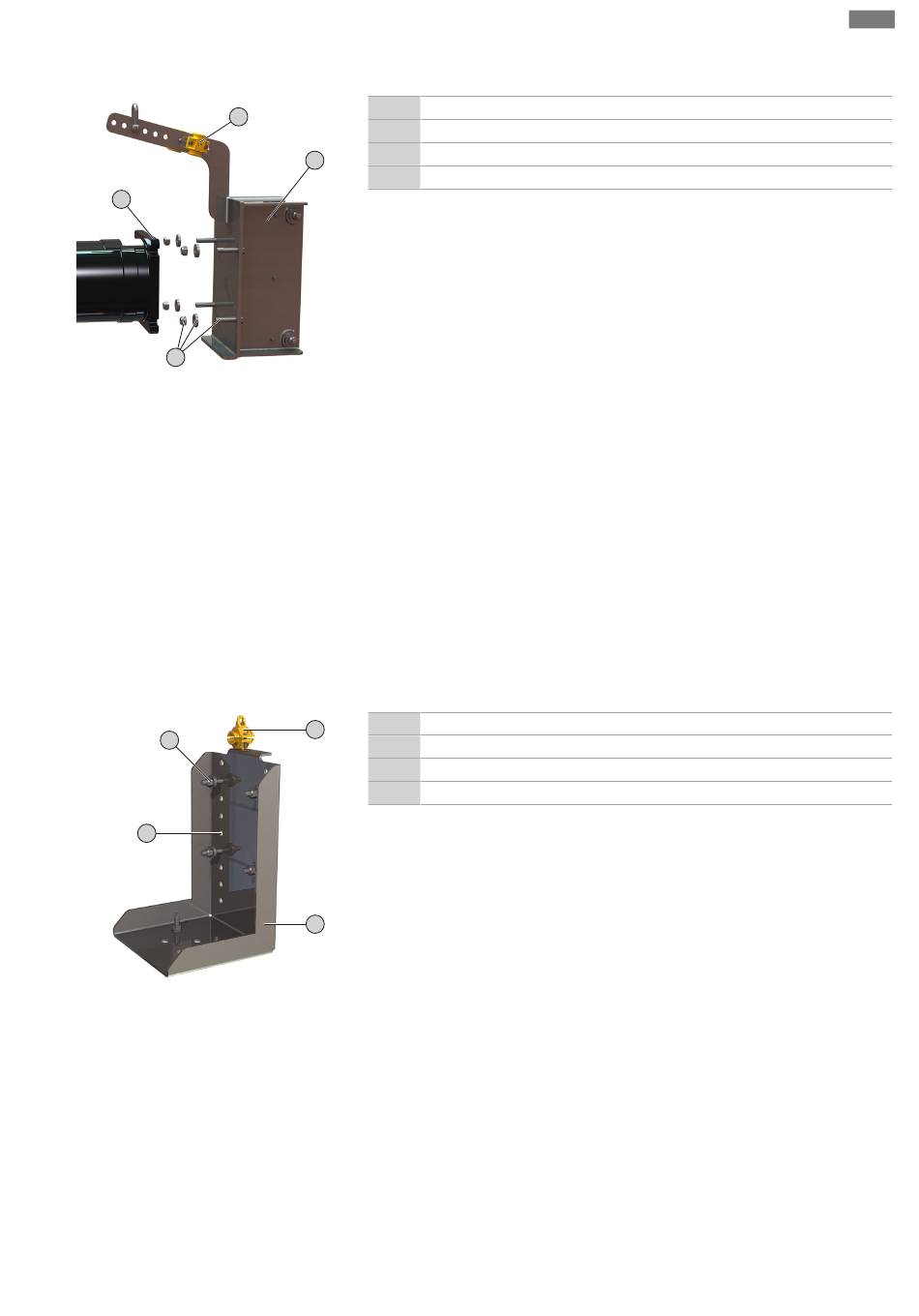

Fig. 15: 更换机架
9.6.6 更换池底安装用托架
4
3
Fig. 16: 池底安装用托架
安装及操作说明 Wilo-Flumen OPTI-TR 20-1, 22, 28-1, 30-1, 40-1, Wilo-Flumen EXCEL-TRE 20, 30, 40
维护和维修
1 机架
2 4 种固定材料：六角螺栓、垫圈、六角螺母
3 电机法兰
1
4 用于消除应力的电缆支架
‡
搅拌器已放置并固定在坚实底座上。
‡
电机已支起，可以顺利更换机架。
‡
工具已就位。
1. 打开电缆支架，取出接线电缆。
2. 松开并旋出六角螺母。
3. 从六角螺栓上拔下垫圈。
4. 从电机法兰上拔下机架。
5. 清洁电机法兰上的污垢，比如沉积物、老密封材料等。
6. 从机架中拔出六角螺栓并插入新机架。
7. 将螺丝防松胶涂在六角螺栓上。
8. 将新机架套在电机法兰上。
9. 将垫圈套在六角螺栓上。
10.拧紧六角螺母。最大拧紧扭矩：见附录。
11.将接线电缆放在电缆支架中，闭合电缆支架。小心！ 不要拧紧电缆支架！
12.校准接线电缆：接线电缆形成一个小弧度，不拉紧。
13.紧紧闭合电缆支架。
14.采取防腐措施（比如使用 Sikaflex）：
- 填充电机法兰与机架之间的密封缝。
- 填充电机法兰上的长孔，直至垫圈处。
▶ 机架更换完毕。
1 1 用于消除应力的电缆支架
2 托架
3 高度光栅
4 4 种固定材料：六角螺栓、垫圈、六角螺母
‡
搅拌器已放在坚实底座上。
‡
安排两人执行作业！
‡
工具已就位。
1. 打开电缆支架，取出接线电缆。
2
2. 松开并旋出六角螺母。
3. 从六角螺栓上拔下垫圈。
4. 2.工作人员：从托架上取下搅拌器并拿在手中。
5. 取出六角螺栓。
6. 将六角螺栓插入新托架。
注意！ 注意高度光栅！螺旋桨不得与地面发生碰撞！
7. 2.工作人员：将搅拌器插在六角螺栓上。
8. 将垫圈套在六角螺栓上。
9. 拧紧六角螺母。最大拧紧扭矩：见附录。
10.将接线电缆放在电缆支架中，闭合电缆支架。小心！ 不要拧紧电缆支架！
11.校准接线电缆：接线电缆形成一个小弧度，不拉紧。
12.紧紧闭合电缆支架。
▶ 托架更换完毕。
