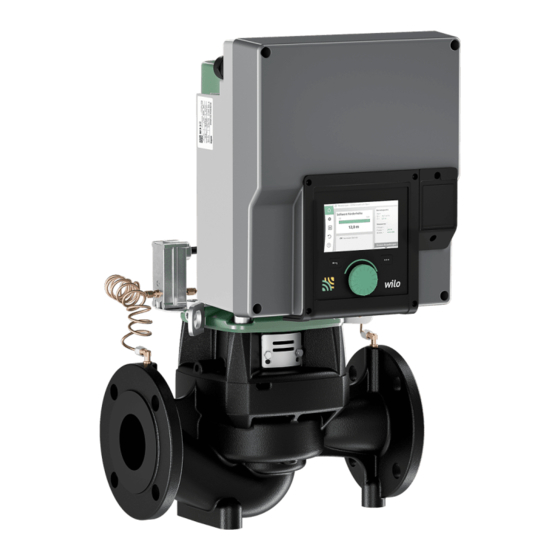

Wilo Stratos GIGA2.0-I Installation And Operating Instructions Manual
  1. Manuals
  2. Brands
  3. Wilo Manuals
  4. Industrial Equipment
  5. Stratos GIGA2.0-I
  6. Installation and operating instructions manual

Wilo Stratos GIGA2.0-I Installation And Operating Instructions Manual

Hide thumbs Also See for Stratos GIGA2.0-I:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
517
518
519
520
521
522
523
524
525
526
527
528
529
530
531
532
533
534
535
536
537
538
539
540
541
542
543
544
545
546
547
548
549
550
551
552
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Pioneering for You
Wilo-Stratos GIGA2.0-I
Wilo-Stratos GIGA2.0-D
de Einbau- und Betriebsanleitung
en Installation and operating instructions
·
2222036 • Ed.01/2021-12
fr
Notice de montage et de mise en service
nl Inbouw- en bedieningsvoorschriften

Advertisement

Table of Contents
loading

Related Manuals for Wilo Stratos GIGA2.0-I

Summary of Contents for Wilo Stratos GIGA2.0-I

  • Page 1 Pioneering for You Wilo-Stratos GIGA2.0-I Wilo-Stratos GIGA2.0-D de Einbau- und Betriebsanleitung Notice de montage et de mise en service en Installation and operating instructions nl Inbouw- en bedieningsvoorschriften · 2222036 • Ed.01/2021-12...
  • Page 2 Fig. I: Stratos GIGA2.0-I / Stratos GIGA2.0-D - DN 40 ... DN 100...
  • Page 3 Fig. II: Stratos GIGA2.0-I / Stratos GIGA2.0-D - DN 40 ... DN 100...
  • Page 4 Fig. III: Stratos GIGA2.0-I / Stratos GIGA2.0-D - DN 100 ... DN 125...
  • Page 5 Deutsch ......................English ....................... Français ......................Nederlands ......................

  • Page 6: Table Of Contents

    Anschluss von Digital-, Analog- und Buseingängen .......................... 40 Anschluss Differenzdruckgeber.................................. 41 Anschluss von Wilo Net.................................... 41 Drehen des Displays...................................... 42 8 Montage Wilo-Smart Connect Modul BT.......................... 43 9 Montage CIF-Modul................................ 44 10 Inbetriebnahme.................................. 44 10.1 Füllen und Entlüften .......................................  45 10.2 Beschreibung der Bedienelemente................................
  • Page 7 13.4 Anwendung und Funktion der digitalen Steuereingänge DI1 und DI2.................... 85 13.5 Anwendung und Funktion der Analogeingänge AI1 ... AI4 ........................ 88 13.6 Anwendung und Funktion der Wilo Net-Schnittstelle.......................... 101 13.7 Einstellung der Bluetooth-Schnittstelle Wilo-Smart Connect Modul BT..................... 102 13.8 Anwendung und Funktion der CIF-Module............................... 103 14 Geräteeinstellungen................................ 103 14.1 Display-Helligkeit ...................................... 104...

  • Page 8: Allgemeines

    Schadenersatz. Alle Rechte vorbehalten. Vorbehalt der Änderung Wilo behält sich vor, die genannten Daten ohne Ankündigung zu ändern und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen. Die verwende- ten Abbildungen können vom Original abweichen und dienen der exemplarischen Dar- stellung des Produkts.

  • Page 9: Personalqualifikation

    Verantwortungsbereich, Zuständigkeit und Überwachung des Personals muss der Be- treiber sicherstellen. Liegen dem Personal nicht die notwendigen Kenntnisse vor, muss das Personal geschult und unterwiesen werden. Falls erforderlich kann das im Auftrag des Betreibers durch den Hersteller des Produkts erfolgen. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 10: Elektrische Arbeiten

    Implantaten (z. B. Herzschrittmacher) lebensgefährlich sein. • Allgemeinen Verhaltensrichtlinien, die für den Umgang mit elektrischen Geräten gelten, befolgen! • Motor nicht öffnen! • Demontage und Montage des Rotors nur durch Wilo-Kundendienst durchführen lassen! Personen, die einen Herzschrittmacher tragen, dürfen solche Arbeiten nicht durchführen! HINWEIS Von den Magneten im Inneren des Motors geht keine Gefahr aus, solange der Motor komplett montiert ist.

  • Page 11: Montage-/Demontagearbeiten

    Bildung von Kondensatwasser durch geeignete Maßnahmen verhindern. Zur bestimmungsgemäßen Verwendung gehören auch die Einhaltung dieser Anleitung sowie die Angaben und Kennzeichnungen auf der Pumpe. Jede darüber hinausgehende Verwendung gilt als Fehlgebrauch und führt zum Verlust jeglicher Haftungsansprüche. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 12: Fehlgebrauch

    Fundamentsockel sind Konsolen (Zubehör) erhältlich. Das Pumpengehäuse ist in Inline-Bauart ausgeführt, d. h. saug- und druckseitige Flan- sche liegen auf einer Achse. Alle Pumpengehäuse sind mit Pumpenfüßen versehen. Die Montage auf einen Fundamentsockel wird empfohlen. WILO SE 2021-12...
  • Page 13 Unterlegscheibe der Laufradmutter Pumpengehäuse Rotierende Einheit der GLRD Gegenring der GLRD Schutzblech Entlüftungsventil Befestigungsschrauben des Einstecksatzes, 4x Transportöse, 2x O-Ring der Kontaktierung Doppelpumpenklappe Distanzscheibe der Doppelpumpenklappe Achse der Doppelpumpenklappe Verschlussschraube der Achsbohrung, 2x Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 14 (Siehe Kapitel „Installation“ [} 19]) ƒ Pos. 7: Zur Leckageüberprüfung muss das Schutzblech demontiert werden. Sicher- heitshinweise aus Kapitel „Inbetriebnahme“ [} 44] beachten! ƒ Pos. 8: Zur Installation des Wilo-Smart Connect Modul BT, siehe Kapitel „Montage Wilo-Smart Connect Modul BT“ [} 43]. Typenschilder (Fig. 2) Pumpentypenschild Antriebstypenschild ƒ...

  • Page 15: Lieferumfang

    Zweite Generation Inline-Einzelpumpe Doppel-Inline-Pumpe Flanschanschluss DN 65 1-37 Stufenlos einstellbare Sollwerthöhe 1: Minimale Förderhöhe in m 37: Maximale Förderhöhe in m bei Q = 0 m³/h Motornennleistung in kW Variante, z. B. R1 Tab. 4: Typenschlüssel Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 16: Technische Daten

    Beschreibung der Pumpe Eine Übersicht über alle Produktvarianten siehe Wilo-Select/Katalog. Technische Daten Eigenschaft Wert Anmerkung Elektrischer Anschluss: Spannungsbereich 3~380 V ...   3~440 V Unterstützte Netzarten: (± 10 %), 50/60 Hz TN, TT, IT Leistungsbereich 3~ 1,5 kW ...   4 kW Abhängig vom Pumpen- Drehzahlbereich 450 1/min ...   4800 1/min Abhängig vom Pumpen-...

  • Page 17: Zubehör

    Leistung im leitungsgeführten Bereich unter ungünsti- gen Umständen bei einem Einsatz im Wohnbereich (C1) zu EMV-Auffälligkeiten kom- men. In diesem Fall bitte WILO SE kontaktieren, um gemeinsam eine schnelle und ge- eignete Abstellmaßnahme zu finden.

  • Page 18: Transport Und Lagerung

    Transport und Lagerung Detaillierte Auflistung siehe Katalog sowie Ersatzteildokumentation. HINWEIS CIF-Module und Wilo-Smart Connect Modul BT dürfen nur im spannungsfreien Zu- stand der Pumpe eingesteckt werden. Transport und Lagerung Versand Die Pumpe wird ab Werk in einem Karton verpackt oder auf einer Palette befestigt und gegen Staub und Feuchtigkeit geschützt ausgeliefert.

  • Page 19: Transport Für Montage-/Demontagezwecke

    Ein unsachgemäßes Heben der Pumpe am Elektronikmodul kann zu Schä- den an der Pumpe führen. • Pumpe niemals am Elektronikmodul heben. Installation ƒ Personalqualifikation Montage-/Demontagearbeiten: Die Fachkraft muss im Umgang mit den notwendi- gen Werkzeugen und erforderlichen Befestigungsmaterialien ausgebildet sein. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 20: Pflichten Des Betreibers

    Implantaten (z. B. Herzschrittmacher) lebensgefährlich sein. • Allgemeinen Verhaltensrichtlinien, die für den Umgang mit elektrischen Geräten gelten, befolgen! • Motor nicht öffnen! • Demontage und Montage des Rotors nur durch Wilo-Kundendienst durchführen lassen! Personen, die einen Herzschrittmacher tragen, dürfen solche Arbeiten nicht durchführen! GEFAHR...

  • Page 21: Zulässige Einbaulagen Und Änderung Der Komponentenanordnung Vor Installation

    In den meisten Fällen ist das Drehen des Einstecksatzes relativ zum Pumpengehäuse ausreichend. Die mögliche Anordnung der Komponenten ergibt sich aus den zulässigen Einbaulagen. Fig. 7: Anordnung der Komponenten in Liefer- zustand Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 22 Bei Doppelpumpen ist eine Drehung beider Einstecksätze in Richtung zueinander zu den Wellenachsen aufgrund der Abmaße der Elektronikmodule nicht möglich. Fig. 9: Zulässige Einbaulagen mit vertikaler Mo- torwelle 6.4.3 Drehung des Einstecksatzes Der Einstecksatz besteht aus Laufrad, Laterne und Motor mit Elektronikmodul. WILO SE 2021-12...
  • Page 23 Anschlusskabel des Differenzdruckgebers im Elektronikmodul ge- gebenenfalls abklemmen. VORSICHT Sachschäden durch verbogene oder geknickte Druckmessleitungen. Unsachgemäße Handhabung kann die Druckmessleitung beschädigen. Wenn der Einstecksatz gedreht wird, Druckmessleitungen nicht verbiegen oder kni- cken. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 24 Lage biegen. Dabei die Bereiche an den Klemmver- schraubungen nicht verformen. Um eine optimale Führung der Druckmessleitungen zu erreichen, kann der Differenz- druckgeber vom Halteblech (Fig. I, Pos. 13) getrennt, um 180° um die Längsachse ge- dreht und wieder montiert werden. WILO SE 2021-12...
  • Page 25 Die zwei unverlierbaren Schrauben am Schutzblech (Fig. I, Pos. 27) lösen und das Schutzblech entfernen. Einen Maulschlüssel Schlüsselweite 18, 22 oder 27 mm in das Laternenfenster ein- führen und die Welle an den Schlüsselflächen festhalten (Fig. I, Pos. 16). Laufrad- Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 26 Befestigungsmittel von den Transportösen entfernt werden. 26. Schrauben (Fig. I, Pos. 29) eindrehen, aber noch nicht endgültig festdrehen. 27. Den Differenzdruckgeber (Fig. I, Pos. 8) vorsichtig in die geplante Lage ziehen und drehen. Dazu die Kapillarröhrchen (Fig. I, Pos. 7) an den Überwurfstellen des Diffe- WILO SE 2021-12...
  • Page 27 Fig. I, Pos. 6 M8x1 Mes- Nur vernickelte schraubung, sing verni- Muttern (CV) Überwurfmut- ckelt ter 90° DN 100 ...  DN 125 Kapillarrohrver- Fig. I, Pos. 6 M6x0,75 Nur vernickelte schraubung, Messing Muttern (CV) Überwurfmut- vernickelt ter 0° DN 100 ...  DN 125 Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 28: Installation Vorbereiten

    ƒ Pumpe an gut zugänglicher Stelle montieren. Dies ermöglicht spätere Überprüfung, Wartung (z. B. Gleitringdichtungswechsel) oder Austausch. ƒ Über dem Aufstellort großer Pumpen eine Vorrichtung zum Anbringen eines Hebe- zeugs installieren. Gesamtgewicht der Pumpe: siehe Katalog oder Datenblatt. WILO SE 2021-12...
  • Page 29 (Fig. 8). Bei vertikaler Motorwelle ist jede Orientie- rung zulässig. Siehe auch Kapitel „Zulässige Einbaulagen“ [} 21]. ƒ Undichtigkeiten an der Klemmringverschraubung (Fig. I, Pos. 5/6) können durch Transport (z. B. Setzverhalten) und Handling der Pumpe (Drehen des Antriebs, An- Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 30 Fig. 14: Lastfall 17A, EN ISO 5199, Anhang B ƒ Alle Komponenten einer Kraft oder eines Moments erreichen höchstens das 1,4- fache des maximal zulässigen Werts. ƒ Die auf jeden Flansch wirkenden Kräfte und Momente erfüllen die Bedingung der Kompensationsgleichung. WILO SE 2021-12...
  • Page 31 Fig. 16: Zulässige Einbaulagen mit horizontaler Welle VORSICHT Bei entferntem Gummistopfen ist die Schutzart IP55 nicht mehr gewährleistet! HINWEIS Wenn Anlagen gedämmt werden, darf nur das Pumpengehäuse gedämmt werden. Laterne, Antrieb und Differenzdruckgeber werden nicht gedämmt. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 32: Doppelpumpeninstallation/Hosenrohrinstallation

    Bei Doppelpumpen im Doppelpumpengehäuse ist die in Fließrichtung linke Pumpe werkseitig als Hauptpumpe konfiguriert. Der Differenzdruckgeber ist an dieser Pum- pe montiert. Das Buskommunikationskabel Wilo Net ist werkseitig ebenfalls an die- ser Pumpe montiert und konfiguriert. Zwei Einzelpumpen als Doppelpumpe im Hosenrohr: Im Beispiel Fig. 17 ist die Hauptpumpe die in Fließrichtung linke Pumpe.

  • Page 33: Elektrischer Anschluss

    • Versorgungsspannung allpolig unterbrechen und gegen Wiedereinschalten si- chern! • Alle Anschlüsse (auch potentialfreie Kontakte) auf Spannungsfreiheit prüfen! • Niemals Gegenstände (z. B. Nagel, Schraubendreher, Draht) in Öffnungen am Elektronikmodul stecken! • Demontierte Schutzvorrichtungen (z. B. Moduldeckel) wieder montieren! Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 34 Um mehr als ein Kabel durch die metallische Kabelverschraubung (M20) zu führen, sind dem Set zwei Mehrfacheinsätze für Kabeldurchmesser von bis zu 2x 6 mm beigelegt. Kabelverschraubungen bei Bedarf einschrauben. Dabei das Anzugsdrehmoment einhalten. Siehe Tabelle „Anzugsdrehmomente Elektronikmodul“ [} 43] in Kapitel „Drehen des Displays“ [} 42]. WILO SE 2021-12...
  • Page 35 9, 10 (Fig. 20) PT1000 0 ...  10 V, 2 ...  10 V, 0 ...  20 mA, 4 ...  20 mA CIF-Modul Metall mit Abschirmung 4, 5, 6 4 (Fig. 25) (Buskommunikation) Elektrischer Anschluss des 4 (Fig. 19) Lüfters werkseitig montiert (24 V DC) Tab. 9: Kabelanschlüsse Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 36 Klemmenanschlüsse Klemmanschlüsse für alle Kabelanschlüsse im Elektronikmodul entsprechen der Push-In Technik. Sie können mit einem Schraubendreher des Typs Schlitz SFZ 1 - 0,6 x 0,6 mm geöffnet werden. Ausnahme: Wilo-Smart Connect Modul BT. Abisolierlänge Die Abisolierlänge der Kabel für den Klemmenanschluss beträgt 8,5 mm ...  9,5 mm. WILO SE 2021-12...
  • Page 37 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Fig. 19: Übersicht Klemmen im Modul 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Fig. 20: Klemmen für Analogeingänge, Digitaleingänge und Wilo Net Belegung der Klemmen Bezeichnung...

  • Page 38: Netzanschluss

    Anzugsdrehmomente für die Klemmenschrauben, siehe Tabelle „Anzugsdrehmo- mente“ [} 27]. Ausschließlich einen kalibrierten Drehmomentschlüssel verwenden! Stromart und Spannung auf dem Typenschild beachten. Den elektrischen Anschluss über ein festes Anschlusskabel mit einer Steckvorrich- tung oder einem allpoligen Schalter mit mindestens 3 mm Kontaktöffnungsweite herstellen. WILO SE 2021-12...
  • Page 39 Schutzeinrichtung (RCD) oder ein Fehlerstrom-Überwachungsgerät (RCM) verwen- det wird, ist auf der Stromversorgungsseite dieses Produkts nur ein RCD oder RCM vom Typ B zulässig. ƒ Kennzeichnung: ƒ Auslösestrom: > 30 mA Netzseitige Absicherung: max. 25 A Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 40: Anschluss Von Ssm Und Sbm

    Abschirmung siehe Fig. 24. Bei der Nutzung für Kleinspannungsleitungen können pro Kabelverschraubung bis zu drei Kabel durchgeführt werden. Dafür die entsprechenden Mehrfachdichteinsätze ver- wenden. Fig. 24: Schirmauflage HINWEIS 2‑fach-Dichteinsätze sind Bestandteil des Lieferumfangs. Wenn 3‑fach-Einsätze erforderlich sind, diese Einsätze bauseitig beschaffen. WILO SE 2021-12...

  • Page 41: Anschluss Differenzdruckgeber

    Bei der Stratos GIGA2.0-D ist das Wilo Net Kabel zur Doppelpumpenkommunikation werkseitig an beiden Elektronikmodulen montiert. Um die Wilo Net Verbindung herzustellen, müssen die drei Klemmen H, L, GND mit einer Kommunikationsleitung von Pumpe zu Pumpe verdrahtet werden. Eingehende und ausgehende Kabel werden in einer Klemme geklemmt.

  • Page 42: Drehen Des Displays

    Tab. 13: Wilo Net Verkabelung Anzahl der Wilo Net Teilnehmer: Im Wilo Net können maximal 21 Teilnehmer miteinander kommunizieren, dabei zählt jeder einzelne Knoten als Teilnehmer. D. h. eine Doppelpumpe besteht aus zwei Teil- nehmern. Auch die Integration eines Wilo Smart-Gateways nimmt einen eigenen Kno- ten in Anspruch.

  • Page 43: Montage Wilo-Smart Connect Modul Bt

    Modul BT Die Bluetooth-Schnittstelle Wilo-Smart Connect Modul BT (Fig. 25, Pos. 3 und Fig. 26) dient zur Anbindung an mobile Endgeräte wie Smartphone und Tablet. Mit der Wilo- Smart Connect App lässt sich die Pumpe bedienen, einstellen und Pumpendaten ausle- sen. Einstellungen siehe Kapitel „Inbetriebnahme“ [} 44].

  • Page 44: Montage Cif-Modul

    Interface stecken. Siehe Fig. 25, Pos. 3. Oberteil des Elektronikmoduls wieder montieren! Wenn das Wilo-Smart Connect Modul BT nur zu überprüfen ist, kann das Oberteil des Elektronikmoduls montiert bleiben. Um eine Prüfung vorzunehmen, wie folgt vorgehen: Schraube der Wilo-Smart Connect Modulabdeckung lösen und Abdeckung öffnen.

  • Page 45: Inbetriebnahme

    Abhängig vom Systemdruck kann Fördermedium unter hohem Druck herausschießen. • Entlüftungsvorrichtung nur vorsichtig öffnen. • Elektronikmodul beim Entlüften vor austretendem Wasser schützen. Anlage sachgemäß füllen und entlüften. Dazu die Entlüftungsventile (Fig. I, Pos. 28) lösen und die Pumpe entlüften. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 46: Beschreibung Der Bedienelemente

    Schaltet in Kombination mit der Kontext-Taste Tasten- sperre ein oder aus (> 5 Sekunden). Kontext-Taste Öffnet Kontext-Menü mit zusätzlichen Optionen und Funktionen. Schaltet in Kombination mit der Zurück-Taste Tasten- sperre* ein oder aus (> 5 Sekunden). Tab. 15: Beschreibung der Bedienelemente WILO SE 2021-12...

  • Page 47: Bedienung Der Pumpe

    Inbetriebnahme *Die Konfiguration der Tastensperre ermöglicht es, die Pumpeneinstellung vor Verän- derungen zuschützen. Das ist zum Beispiel der Fall, wenn per Bluetooth oder Wilo Net über das Wilo-Smart Connect Gateway mit der Wilo-Smart Connect App auf die Pumpe zugegriffen wird.
  • Page 48 Bei Erstinbetriebnahme der Pumpe erscheint im Display das Ersteinstellungsmenü. HINWEIS Die Werkseinstellung bei Variante ... R1 (ohne Differenzdrucksensor im Ausliefe- rungszustand) ist die Basisregelungsart „Konstante Drehzahl“. Die im Folgenden er- wähnte Werkseinstellung bezieht sich auf die Variante mit werkseitig angebautem Differenzdrucksensor. WILO SE 2021-12...
  • Page 49 Einstellungen Diagnose und Messwerte Wiederherstellen und Zurücksetzen Hilfe Tab. 16: Hauptmenüsymbole 10.3.5 Hauptmenü "Homescreen" Im Menü „Homescreen“ können Sollwerte verändert werden. Die Auswahl des Homescreens erfolgt durch Drehen des Bedienknopfs auf das Symbol „Haus“. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 50 Sollwerteditor Gelber Rahmen: Der Sollwerteditor ist durch Drücken des Bedienknopfs aktiviert und eine Werteänderung möglich. Aktive Einflüsse Anzeige von Einflüssen auf den eingestellten Regelbe- trieb z. B. EXT. AUS. Bis zu fünf aktive Einflüsse können ange- zeigt werden. WILO SE 2021-12...
  • Page 51 Menübereichs zeigt an, dass weitere Unter- menüpunkte in diesem Bereich vorhanden sind. Diese Untermenüpunkte werden durch Drehen des Bedienknopfs erreicht. Ein Pfeil nach rechts in einem Untermenüpunkt zeigt, dass ein weiteres Untermenü Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 52 Um eingestellte Parameter zu überprüfen, kann durch Drücken des Bedienknopfs von Parameter zu Parameter gewechselt werden. Bestehende Parameter werden dabei erneut bestätigt, aber nicht geändert. Nutzungsart auswählen Analogeingang (AI2) Analogeingang als Sollwertgeber nutzen, z.B. für Förderhöhe Nicht konfiguriert Sollwertgeber Differenzdrucksensor Temperaturfühler Externer Sensor Fig. 35: Einstelldialog WILO SE 2021-12...
  • Page 53 Liegt ein Fehler vor, stellt die Pumpe ihren Betrieb ein. (Siehe Kapitel „Fehlermel- dungen“ [} 116]). Beispiel: zu hohe Umgebungstemperatur. Weitere Statusanzeigen können, soweit vorhanden, durch Drehen des Bedienknopfs auf das entsprechende Symbol, angezeigt werden. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 54: Einstellen Der Regelungsfunktionen

    Die Regelung hält den von der Pumpe erzeugten Differenzdruck über den zulässigen Förderstrombereich konstant auf dem eingestellten Differenzdruck-Sollwert H bis zur Soll Maximalkennlinie. Für die entsprechenden vordefinierten Anwendungen steht eine optimierte konstante Differenzdruckregelung zur Verfügung. Ausgehend von einer gemäß dem Auslegungspunkt einzustellenden benötigten För- WILO SE 2021-12...
  • Page 55 Die Pumpe regelt im Bereich ihrer Kennlinie einen eingestellten Volumenstrom Q Soll Multi-Flow Adaptation Mit der Regelungsart Multi-Flow Adaptation wird der Volumenstrom im Erzeuger- oder Zubringerkreis (Primärkreis) an den Volumenstrom in den Verbraucherkreisen (Sekun- därkreis) angepasst. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 56: Zusatz-Regelungsfunktionen

    Multi-Flow Adaptation wird an der Wilo-Stratos GIGA2.0 Zubringerpumpe im Primär- kreis vor z. B. einer hydraulischen Weiche eingestellt. Die Wilo-Stratos GIGA2.0 Zubringerpumpe ist mit den Wilo-Stratos GIGA2.0 und auch Wilo-Stratos MAXO Pumpen in den Sekundärkreisen mit Wilo Net Datenkabel verbun- den.
  • Page 57 Primärpumpe den tatsächlichen Bedarf der Sekundär- pumpen berücksichtigt. Dazu muss Folgendes durchgeführt werden: An den Sekundärpumpen müssen im jeweiligen Vor- und Rücklauf der Sekundärkreise Temperatursensoren montiert und die Wärme- oder Kältemengenerfassung aktiviert werden. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 58: Der Einstellungsassistent

    Fig. 38: Einstellmenü Auswahl über die Anwendung Im Menü „Einstellungen“ Folgendes nacheinander wählen: „Regelbetrieb einstellen“ „Einstellungsassistent“ Mögliche Anwendungsauswahl: Anwendung Menü zur Einstellung der Heizen Pumpenfunktionen Kühlen Heizen & Kühlen Trinkwasser Basisregelungsarten Fig. 39: Anwendungsauswahl Als Beispiel dient die Anwendung „Heizen“. WILO SE 2021-12...
  • Page 59 Tab. 19: Auswahl Systemtyp für Anwendung Heizen Beispiel: Systemtyp „Heizkörper“. Systemtyp Pumpe versorgt Heizkörper Heizkörper. Fußbodenheizung Deckenheizung Lufterhitzer Betonkernheizung Hydraulische Weiche Einstellungshilfe Fig. 41: Beispiel Systemtyp „Heizkörper“ Durch Drehen des Bedienknopfs Systemtyp „Heizkörper“ wählen und durch Drücken bestätigen. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 60 Aktuell: Motor ein Fig. 43: Einstellungsassistent HINWEIS In der Werkseinstellung ist der Differenzdrucksensor der Stratos GIGA2.0-I/-D schon am Analogeingang auf 2 ... 10 V konfiguriert. Es ist keine weitere Einstellung des Analogeingangs für eine Regelungsart mit Diffe- renzdruck (Dynamic Adapt plus, Δp‑v, Δp‑c) und Volumenstrom konstant (Q‑const) erforderlich.
  • Page 61 Bei Stratos GIGA2.0 ... R1 ist noch kein Analogeingang vor- konfiguriert. Mit dem Bestätigen einer ausgewählten Basisregelungsart erscheint das Untermenü „Einstellungsassistent“ mit der Anzeige der ausgewählten Regelungsart in der Informa- tionszeile. Unter dieser Anzeige erscheinen weitere Menüs, in denen Parameter eingestellt werden. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 62 Differenzdruck Δp-c Dynamic Adapt plus Vorlauf-/Rücklauf-ΔT Volumenstrom cQ ‣ Hydraulische Weiche Sek.-Vorlauftemperatur T-const. Rücklauf-ΔT Multi-Flow Adaptation Volumenstrom cQ ‣ Differenzdruckloser Verteiler Multi-Flow Adaptation ‣ Pufferspeicher Heizung Volumenstrom cQ ‣ Wärmetauscher Sek.-Vorlauftemperatur T-const. Vorlauf-ΔT Multi-Flow Adaptation Volumenstrom cQ WILO SE 2021-12...
  • Page 63 Volumenstrom cQ Temperatur T-const. Temperatur ΔT-const. Drehzahl n-const. Tab. 23: Auswahl Systemtyp und Regelungsart bei Anwendung „Kühlen“ Jede Regelungsart mit Ausnahme von Drehzahl n-const erfordert zwingend zusätzlich die Auswahl der Istwert- oder Fühlerquelle (Analogeingang AI1 ... AI4). Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 64 Umschaltung Heizen/Kühlen Aktuell: Kühlen Sollwert Temperatur (ΔT-c) Aktuell: 21,0 K Temperaturfühler T1 Fühlereingang: Analogeingang 3 Fig. 47: Umschaltung Heizen/Kühlen Im Menü „Umschaltung Heizen/Kühlen“ wird zuerst „Heizen“ ausgewählt. Danach weitere Einstellungen (z. B. Sollwertvorgabe, ...) im Menü „Regelbetrieb einstel- len“ vornehmen. WILO SE 2021-12...
  • Page 65 Um eine automatische Umschaltung zwischen Heizen und Kühlen einzustellen „Auto- matik" wählen und je eine Umschalttemperatur für Heizen und Kühlen eingeben. Umschaltung Heizen/Kühlen Die Pumpe schaltet automatisch über Heizen Temperatur-Grenzwerte zwischen Heizen und Kühlen Kühlen um. Automatik Binär-Eingang Fig. 50: Umschaltung Heizen/Kühlen_Automatik Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 66 Heizen und Kühlen um. Kühlen Automatik Binär-Eingang Fig. 52: Umschaltung Heizen/Kühlen_Binär-Eingang Der Binäreingang muss auf die Funktion „Schalten Heizen/Kühlen“ eingestellt werden. HINWEIS Bei Anwendung der Wärme-/Kältemengenmessung wird die erfasste Energie auto- matisch im jeweils richtigen Zähler für Kälte- oder Wärmemengenzähler erfasst. WILO SE 2021-12...

  • Page 67: Vordefinierte Anwendungen Im Einstellungsassistenten

    ◾ Multi-Flow Adaptation Volumenstrom Q-const. Differenzdruckloser Verteiler Multi-Flow Adaptation Volumenstrom Q-const. Pufferspeicher Heizung Multi-Flow Adaptation Volumenstrom Q-const. Wärmetauscher Sek.-Vorlauftemperatur T-const. Vorlauf Δ-T ◾ Multi-Flow Adaptation Volumenstrom Q-const. Wärmequellenkreis Wärmepumpe Vorlauf-/Rücklauf ΔT Volumenstrom Q-const. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 68 Dynamic Adapt plus Hallentemperatur T-const. Luft-Klima-Gerät Differenzdruck Δp-v Dynamic Adapt plus Hallentemperatur T-const. Betonkernkühlung Differenzdruck Δp-c Dynamic Adapt plus Vorlauf-/Rücklauf ΔT Volumenstrom Q-const. Hydraulische Weiche Sek.-Vorlauftemperatur T-const. Rücklauf Δ-T ◾ Multi-Flow Adaptation Volumenstrom Q-const. Differenzdruckloser Verteiler Multi-Flow Adaptation WILO SE 2021-12...
  • Page 69 Anwendung sind nur Systemtypen zur Erwärmung des Trinkwassers mit Heizungs- wasser gemeint. Systemtyp/Regelungsart No-Flow Stop Q-Limit Q-Limit Multi-Flow Adaptation Mischer Trinkwasserspeicher Vorlauf-/Rücklauf ΔT Sek.-Vorlauftemperatur T-const. Volumenstrom Q-const. Basisregelungsarten Differenzdruck Δp-c Differenzdruck Δp-v Schlechtpunkt Δp-c Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 70: Einstellungsmenü - Regelbetrieb Einstellen

    Kühlen“, stehen die Optionen „Automatik“ oder „Umschaltung durch einen Binäreingang“ zur Verfügung. Automatik: Medientemperaturen werden als Entscheidungskriterium für die Um- schaltung nach Heizen oder Kühlen abge- fragt. Binäreingang: Ein externes binäres Signal wird zur Ansteuerung von „Heizen und Kühlen“ abgefragt. WILO SE 2021-12...
  • Page 71 Externe Sollwertquelle Binden des Sollwerts an eine externe Soll- wertquelle und Einstellen der Sollwert- Sichtbar, wenn im Kontextmenü der vor- quelle. her beschriebenen Sollwerteditoren eine externe Sollwertquelle (Analogeingang oder CIF-Modul) ausgewählt wurde. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 72 Sichtbar bei benutzerdefinierter PID-Re- gelung. Pumpe Ein/Aus Ein- und Ausschalten der Pumpe mit niedriger Priorität. Eine Übersteuerung Immer sichtbar. MAX, MIN, MANUELL schaltet die Pumpe ein. Tab. 27: Einstellungsmenü - Regelbetrieb einstellen Beispiel: „Multi-Flow Adaptation“ über Systemtyp „Hydraulische Weiche“ WILO SE 2021-12...
  • Page 73 Volumenstrom Q-c Hydraulische Weiche Einstellungshilfe Fig. 55: Beispiel Regelungsart „Multi-Flow Adaptation“ Durch Drehen des Bedienknopfs Regelungsart „Multi-Flow Adaptation“ wählen und durch Drücken bestätigen. Wenn die Auswahl bestätigt ist, wird sie im Menü „Einstellungsassistent“ angezeigt. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 74 Anzahlt Strangpumpen: 0 Fig. 57: Einstellungsassistent - Auswahl Sekundärpumpen Durch Drehen des Bedienknopfs „Auswahl Sekundärpumpen“ wählen und durch Drücken bestätigen. Aus den über Wilo Net erkannten Pumpen muss jede Partnerpumpe als Sekundärpumpe ausgewählt werden. MFA Strangpumpen Auswahl Diese Pumpe signalisiert Auswahl beenden den Fokus.
  • Page 75 Durch Drehen des Bedienknopfs „Eingeschaltet“ auswählen und durch Drücken bestäti- gen. Anschließend müssen die Temperaturfühler an der Zubringerpumpe an den Analogein- gängen AI3 und AI4 konfiguriert werden. Dazu im Menü „Regelbetrieb einstellen“ den Temperaturfühler T1 für die Temperatur des Sekundärvorlaufs auswählen. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 76: Einstellungsmenü - Handbedienung

    Wartungsarbeiten. Funktionen wie z. B. Pumpen-Kick können die Pum- pe trotz eingestellter Funktion AUS anlaufen lassen. • Pumpe vor allen Arbeiten immer stromlos schalten! Funktionen der Handbedienung lassen sich im Menü „Einstellungen“ → „Handbe- dienung“ „Handbedienung (AUS, MIN, MAX, MANUELL)“ auswählen: WILO SE 2021-12...

  • Page 77: Doppelpumpenbetrieb

    Das Doppelpumpen-Management weist folgende Funktionen auf: ƒ Haupt-/Reservebetrieb: Jede der beiden Pumpen erbringt die Auslegungsförderleistung. Die andere Pumpe steht für den Störfall bereit oder läuft nach Pumpentausch. Es läuft immer nur eine Pumpe (Werkseinstellung). Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 78 Bei Schaltung zweier typgleicher Einzelpumpen zu einer Doppelpumpe muss Wilo Net mit Kabel zwischen den Pumpen installiert werden. Anschließend im Menü unter „Einstellungen/Externe Schnittstellen/ Einstellung Wilo Net“ die Terminierung sowie die Wilo Net Adresse einstellen. Danach im Menü „Einstellungen“ Untermenü „Doppelpumpenbetrieb“ die Einstellungen „Doppel- pumpe verbinden“ vornehmen.

  • Page 79: Doppelpumpenverhalten

    HINWEIS Für die Installation zweier Einzelpumpen zu einer Doppelpumpe siehe Kapitel „Dop- pelpumpeninstallation/Hosenrohrinstallation“ [} 32], „Elektrischer Anschluss“ [} 33] und „Anwendung und Funktion der Wilo Net Schnittstelle“ [} 101]. 12.2 Doppelpumpenverhalten Die Regelung beider Pumpen geht von der Hauptpumpe aus, an der der Differenzdruck- geber angeschlossen ist.

  • Page 80: Anzeige Beim Doppelpumpenbetrieb

    „Einstellun- gen“ „Doppelpumpenbetrieb“ „Doppelpumpe verbinden“ wählen. Wenn die Wilo Net Verbindung hergestellt ist (siehe Kapitel „Wilo Net [} 101]“), er- scheint unter „Doppelpumpe verbinden“ eine Liste erreichbarer und passender Doppel- pumpenpartner. Passende Doppelpumpenpartner sind Pumpen gleichen Typs. Wenn der Doppelpumpenpartner ausgewählt ist, schaltet sich das Display dieses Dop- pelpumpenpartners ein (Fokus-Modus).

  • Page 81: Kommunikationsschnittstellen: Einstellung Und Funktion

    Anzeige im Display der Partnerpumpe Kommunikationsschnittstel- Im Menü „Einstellungen“ len: Einstellung und Funktion „Externe Schnittstellen“ wählen. Mögliche Auswahl: Externe Schnittstelle ‣ Funktion SSM-Relais ‣ Funktion SBM-Relais ‣ Funktion Steuereingang (DI1) ‣ Funktion Steuereingang (DI2) Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 82: Anwendung Und Funktion Ssm-Relais

    Externe Schnittstelle ‣ Funktion Analogeingang (AI1) ‣ Funktion Analogeingang (AI2) ‣ Funktion Analogeingang (AI3) ‣ Funktion Analogeingang (AI4) ‣ Einstellung Wilo Net ‣ Einstellung Bluetooth Tab. 32: Auswahl „Externe Schnittstellen“ 13.1 Anwendung und Funktion SSM- Der Kontakt der Sammelstörmeldung (SSM, potentialfreier Wechsler) kann an eine Ge- Relais bäudeautomation angeschlossen werden.

  • Page 83: Anwendung Und Funktion Sbm-Relais

    No-Flow Stop nicht. Nach dem Bestätigen einer der Auswahlmöglichkeiten werden die SBM-Auslöse-Verzö- gerung und die SBM-Rücksetz-Verzögerung eingegeben. Einstellung Bereich in Sekunden SBM-Auslöse-Verzögerung 0 s bis 60 s SBM-Rücksetz-Verzögerung 0 s bis 60 s Tab. 36: Auslöse- und Rücksetzverzögerung Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 84: Ssm-/Sbm-Relais Zwangssteuerung

    SSM/SBM zeigt nicht den Pumpenstatus an! Gezwungen inaktiv SSM-/SBM-Relais Schaltzustand ist gezwungen INAKTIV. ACHTUNG: SSM/SBM zeigt nicht den Pumpenstatus an! Tab. 37: Auswahlmöglichkeit SSM-/SBM-Relais Zwangssteuerung Bei der Einstellung „Gezwungen aktiv“ ist das Relais dauerhaft aktiviert, sodass z. B. ein Warn-/Betriebshinweis (Leuchte) dauerhaft angezeigt/gemeldet wird. WILO SE 2021-12...

  • Page 85: Anwendung Und Funktion Der Digitalen Steuereingänge Di1 Und Di2

    Für die Wirksamkeit der Funktion Umschaltung Heizen/Kühlen am Digitaleingang muss im Menü „Einstellungen“, „Regelbetrieb einstellen“, „Der Einstellungsassis- tent“ die Anwendung „Heizen & Kühlen“ eingestellt und im Menü „Einstellungen“, „Regelbetrieb einstellen“, „Umschaltung Heizen/ Kühlen“ die Option „Binäreingang“ als Umschaltkriterium gewählt sein. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 86 Pumpen wird einzeln durch seinen eigenen Steuereingang geschaltet. Fällt die Hauptpumpe aus oder wird die Doppelpumpenverbindung getrennt, wird der Steuerein- gang der Partnerpumpe ausgewertet. Alternativ kann an der Partnerpumpe statt eines eigenen Steuerkabels auch eine Kabel- brücke gesetzt sein. WILO SE 2021-12...
  • Page 87 Eingang mit EXT. AUS schalten als über die Netzspannung! Prioritäten Übersteuerungsfunktion Priorität* Funktion AUS, Extern AUS (Binäreingang), Extern AUS (Bus-System) MAX, Extern MAX (Binäreingang), Extern MAX (Bus-System) MIN, Extern MIN (Binäreingang), Extern MIN (Bus-System) Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 88: Anwendung Und Funktion Der Analogeingänge Ai1

    Einstellungen 0-10 V, 4- Regelbetrieb einstellen 20 mA, PT1000, Ext. AUS, Ext. MIN..Einstellungsassistent, Sollwerte, Opti... Handbedienung Manuelle Übersteuerung Doppelpumpenbetrieb Doppelpumpe einstellen Externe Schnittstellen Analog, Digital, SSM, SBM ... Fig. 66: Externe Schnittstellen „Funktion Analogeingang AI1“ ... „Funktion Analogeingang AI2“ wählen. WILO SE 2021-12...
  • Page 89 Funktion Analogeingang (AI4) Nicht konfiguriert, 0 - 10 V Fig. 67: Funktion Analogeingang HINWEIS In der Werkseinstellung ist der Differenzdrucksensor der Stratos GIGA2.0-I/-D auf 2 ... 10 V vorkonfiguriert. Bei der Stratos GIGA2.0-I/-D ... R1 ist kein Analogeingang werkseitig konfiguriert. Beispiel: Einstellen eines externen Sollwertgebers für Δp‑v Nach Auswahl einer der Möglichkeiten „Funktion Analogeingang (AI1)“ ... „Funktion...
  • Page 90 Schwelle aktiviert werden (siehe Sollwertgeber Konfi- guration). Sollwertgeber-Konfiguration HINWEIS Wenn ein externes Signal am Analogeingang als Sollwertquelle verwendet wird, muss der Sollwert an das analoge Signal gekoppelt werden. Die Kopplung muss im Kontextmenü des Editors für den betreffenden Sollwert vor- genommen werden. WILO SE 2021-12...
  • Page 91 Sollwerteditor wählen und durch Drücken des Bedienknopfs bestätigen. Kontext-Taste drücken und „Sollwert von externer Quelle“ wählen. Auswahl möglicher Sollwertquellen: Sollwertquelle Sollwert kommt von Analogeingang (AI2) Analogeingang 1 Analogeingang 2 Analogeingang 3 Analogeingang 4 CIF-Modul Fig. 70: Sollwertquelle Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 92 Analogeingang 2 Q-Limit Max Status: Ausgeschaltet Fig. 71: Externe Sollwertquelle Mögliche Auswahl: Eingang für externen Sollwert einstellen Sollwertquelle auswählen Sollwertquelle einstellen Ersatzsollwert bei Kabelbruch Tab. 48: Eingang für externen Sollwert einstellen In „Sollwertquelle“ auswählen kann die Sollwertquelle geändert werden. WILO SE 2021-12...
  • Page 93 Wenn im Menü „Nutzungsart auswählen“ schon eine andere Nutzungsart als „Nicht konfiguriert“ eingestellt ist, überprüfen, ob der Analogeingang schon für eine andere Nutzungsart verwendet wird. Gegebenenfalls muss eine andere Quelle gewählt werden. Nach Auswahl der Nutzungsart den „Signaltyp“ auswählen: Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 94 AUS: 1,0 V 2,0 V Min: 3,0 V Max: 10,0 V Tab. 50: Standard Signalzuordnung Mit der Auswahl „Benutzerdefinierte Einstellung“, müssen weitere Einstellungen vorge- nommen werden: Bei den Signaltypen „0 ... 10 V“ und „0 ... 20 mA“ kann optional eine Kabelbrucherken- nung mit parametrierbarer Schwelle aktiviert werden. WILO SE 2021-12...
  • Page 95 Pumpe durch die Signale ein- oder auszuschalten. In diesem Fall wird „Ausgeschaltet“ gewählt. Ist die Funktion „Ein/Aus durch Analogsignal“ eingeschaltet, müssen die Grenzwerte für das Ein- und Ausschalten festgelegt werden. Anschließend erfolgt die MIN-Signal/Wert Zuordnung und die MAX-Signal/Wert Zuord- nung. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 96 Hierzu werden die minimalen und maximalen Stützpunkte der Kennli- nie angegeben und jeweils die dazugehörigen Sollwerte ergänzt (MIN-Signal/Wert Zu- ordnung und MAX-Signal/Wert Zuordnung). Min-Signal/Wert Zuordnung Analogeingang (AI2) Signal Wert Zugehöriger Wert Minimum-Punkt der Sollwert-Kennlinie für Förderhöhe für Δp-v festlegen. Fig. 80: Min-Signal/Wert Zuordnung WILO SE 2021-12...
  • Page 97 Automatische Umschaltung Heizen/Kühlen ƒ Differenzdrucksensorwerte für: – Differenzdruckregelung mit Schlechtpunkt Istwert-Erfassung ƒ Benutzerdefinierte Sensorwerte für: – PID-Regelung Mögliche Signaltypen bei Auswahl des Analogeingangs als Istwert-Eingang: Istwertgeber-Signaltypen: 0 ... 10 V: Spannungsbereich von 0 ... 10 V zur Übertragung von Messwerten. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 98 „Externer Sensor“ wählen. HINWEIS Wenn im Menü „Nutzungsart auswählen“ schon eine andere Nutzungsart als „Nicht konfiguriert“ eingestellt ist, überprüfen, ob der Analogeingang schon für eine andere Nutzungsart verwendet wird. Gegebenenfalls muss eine andere Quelle gewählt werden. WILO SE 2021-12...
  • Page 99 Kompensation des elektrischen Widerstands bei einer Sensorkabel- länge von mehr als 3 m ein „Temperatur-Korrekturwert“ eingestellt werden. Min-Signal/Wert Zuordnung Analogeingang (AI2) Signal Wert Zugehöriger Wert Minimum-Punkt der Istwert-Kennlinie für Temperaturfühler festlegen. Fig. 85: Min-Signal/Wert Zuordnung Istwertgeber Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 100 „Funktion Analogeingang AI1“ ...  „Funktion Analogeingang AI4“ „Sensorposition auswählen“ wählen. Folgende Positionen stehen zur Auswahl: ƒ Analogeingang 1 ƒ Analogeingang 2 ƒ Analogeingang 3 ƒ Analogeingang 4 ƒ GLT (Gebäudeleittechnik) ƒ Vorlauf ƒ Rücklauf ƒ Primärkreis 1 ƒ Primärkreis 2 ƒ Sekundärkreis 1 ƒ Sekundärkreis 2 ƒ Speicher ƒ Halle WILO SE 2021-12...

  • Page 101: Anwendung Und Funktion Der Wilo Net-Schnittstelle

    Kommunikationsschnittstellen: Einstellung und Funktion 13.6 Anwendung und Funktion der Wilo Net ist ein Bus-System, mit dem bis zu 21 Wilo-Produkte (Teilnehmer) miteinan- Wilo Net-Schnittstelle der kommunizieren können. Dabei zählt das Wilo-Smart Gateway als ein Teilnehmer. Anwendung bei: ƒ Doppelpumpen, bestehend aus zwei Teilnehmern ƒ...

  • Page 102: Einstellung Der Bluetooth-Schnittstelle Wilo-Smart Connect Modul Bt

    Wilo-Smart Gateway = 1 Teilnehmer (z. B. ID 21) Es verbleiben maximal 18 Pumpen auf der sekundären Seite im MFA-System (ID 3 ... 20). In den Wilo Net Einstellungen wird der Wilo Net ID-Adressraum von 1 ... 126 als ein- stellbar angezeigt. Für eine funktionierende Wilo Net Verbindung zwischen Pumpen und Zubehör steht aber nur der ID-Adressraum von 1 ... 21 zur Verfügung.

  • Page 103: Anwendung Und Funktion Der Cif-Module

    Endgerät mit Wilo-Smart Connect App aufzubauen (OFF). ƒ Dynamic PIN: Wenn mit einem mobilen Endgerät mit der Wilo-Smart Connect App eine Verbindung zur Pumpe aufgebaut wird, erscheint im Display eine PIN. Diese PIN muss zum Verbindungsaufbau in die App eingegeben werden.

  • Page 104: Display-Helligkeit

    Aktuell: Ausgeschaltet Tastensperre Ein Tastensperre nicht aktiv Fig. 89: Geräteeinstellungen ƒ Display-Helligkeit ƒ Land, Sprache, Einheiten ƒ Bluetooth Ein/Aus (dieser Einstellungspunkt erscheint nur, wenn das Wilo-Smart Connect Modul BT gesteckt ist) ƒ Tastensperre Ein ƒ Geräte-Information ƒ Pumpen-Kick 14.1 Display-Helligkeit Unter „Einstellungen“...
  • Page 105 „Einstellungen“ „Geräteeinstellung“ „Bluetooth Ein/Aus“ kann Bluetooth ein- oder ausgeschaltet werden. Wenn Bluetooth eingeschaltet ist, kann sich die Pumpe mit anderen Bluetooth-Geräten (z. B. Smartphone mit Wilo- App) verbinden. HINWEIS Wenn das Wilo-Smart Connect Modul BT gesteckt ist, ist Bluetooth eingeschaltet. 14.4...

  • Page 106: Diagnose Und Messwerte

    Geräteinformationen und Herstellerkontaktdaten dargestellt. Diagnose und Messwerte Diagnose-Hilfen Pumpen- und Schnittstellentest Wärme-/Kältemengenmessung Aktuell: Ausgeschaltet Betriebsdaten, Statistik Anzeige von erfassten Daten Wartung Grundfunktionen, ... Fig. 90: Diagnose und Messwerte 15.1 Diagnose-Hilfen Im Menü „Diagnose und Messwerte“ „Diagnose-Hilfen“ wählen. WILO SE 2021-12...
  • Page 107 Anschließend Fühlerquelle und Fühlerposition in den Menüpunkten „Fühler Vorlauftem- peratur“ und „Fühler Rücklauftemperatur“ einstellen. Einstellung der Fühlerquelle im Vorlauf Im Menü „Diagnose und Messwerte“ „Wärme- /Kältemengenmessung“ „Fühler Vorlauftemperatur“ „Fühlerquelle auswählen“ wählen. Einstellung der Fühlerquelle im Rücklauf Im Menü „Diagnose und Messwerte“ Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 108 Gesamt-Wärmemenge, 0,00 MWh seit 18733 Wärmemenge: der Wärmemenge seit Tagen 9 h 54 min der letzten Zähler- Rückstellung und die Messwerte zur Berechnung der Ist-Heizleistung: aktuellen Heizleistung. Ist-Vorlauftemperatur: Ist-Rücklauftemperatur: Ist-Volumenstrom: Wärmemenge auf "0" setzen Fig. 92: Anzeige Wärmemenge WILO SE 2021-12...
  • Page 109 Genauigkeitsangaben sind hierbei nicht möglich, da sie von folgenden Faktoren abhän- gen: ƒ Wie und wo Temperatursensoren an der Rohrleitung verbaut sind. ƒ Welche Genauigkeitsklasse des Sensors gewählt wurde. ƒ Länge des Sensorkabels. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 110: Konfigurationsspeicherung/Datenspeicherung

    Zur Visualisierung dieser Daten muss die Wilo-Smart Connect App über Bluetooth oder über Wilo Net über das Wilo-Smart Connect Gateway mit der Pumpe verbunden wer- den. Dann können die Daten aus der Pumpe ausgelesen und in der App dargestellt wer- den.

  • Page 111: Wiederherstellen Und Zurücksetzen

    Die Pumpe kann auf Werkseinstellung zurückgesetzt werden. Im Menü „Wiederherstellen und Zurücksetzen“ nacheinander „Werkseinstellung“ „Werkseinstellung wiederherstellen“ „Werkseinstellung bestätigen“ wählen. HINWEIS Ein Zurücksetzen der Pumpeneinstellungen auf Werkseinstellung ersetzt die aktuel- len Einstellungen der Pumpe! Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 112 Sensorposition: Pumpen- flansch Signaltyp: 4 ... 20 mA nicht konfiguriert nicht konfiguriert nicht konfiguriert nicht konfiguriert nicht konfiguriert nicht konfiguriert Wilo Net Wilo Net Terminierung eingeschaltet eingeschaltet Wilo Net Adresse Doppelpumpe: Doppelpumpe: Hauptpumpe: 1 Hauptpumpe: 1 Reservepumpe: 2 Reservepumpe: 2 Einzelpumpe: 126...

  • Page 113: Hilfe

    Themen erreicht. Ein Zurückkehren zur vorherigen Hilfeseite ist jederzeit über das Drücken der Kontext-Taste und die Auswahl „zu- rück“ möglich. 17.2 Service-Kontakt Bei Fragen zum Produkt sowie im Problemfall können die Kontaktdaten des Werkskun- dendienstes unter Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 114: Störungen Ursachen Beseitigung

    Konfiguration die Ausführung einer gewünschten Funktion verhindert. HINWEIS Bei fehlerhaftem Verhalten der Pumpe überprüfen, ob die Analog- und Digitalein- gänge richtig konfiguriert sind. Details siehe ausführliche Anleitung unter www.wilo.com Lässt sich die Betriebsstörung nicht beheben, das Fachhandwerk oder die nächstge- legene Wilo-Kundendienststelle oder Vertretung kontaktieren. 18.1 Mechanische Störungen ohne...

  • Page 115: Diagnose-Hilfen

    • Nutzungsart eingang (AI3) Temperaturfühler, • Signaltyp Signaltyp PT1000 für Rege- • Funktion lungsart ΔT-c Übersicht Analog- z. B. Nutzungsart • Nutzungsart eingang (AI4) Temperaturfühler, • Signaltyp Signaltyp PT1000 für Rege- • Funktion lungsart ΔT-c Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 116: Fehlermeldungen

    1-Phasenverbraucher belastet. Überspannung Spannungsversor- Spannungsversorgung gung zu hoch. überprüfen. Zusatzinformation zu Ursachen und Abhilfe: Betrieb kann nicht aufrecht erhalten werden. Mögliche Ursachen: 1. Pumpe ist an falscher Spannungsversorgung angeschlossen. 2. Dreiphasennetz ist unsymmetrisch durch ungleichmäßig angeschaltete 1-Phasen-Verbraucher belastet. WILO SE 2021-12...
  • Page 117 Der Fehler beeinträchtigt die Binäreingänge. EXT. AUS ist eingestellt. Die Pumpe steht. Netzphase fehlt Netzphase fehlt Überprüfen des Netzan- schlusses Zusatzinformation zu Ursachen und Abhilfe: Betrieb kann nicht aufrechterhalten werden. Mögliche Ursachen: 1. Kontaktfehler an Netzanschlussklemme. 2. Sicherung einer Netzphase hat ausgelöst. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 118: Warnmeldungen

    324 V fällt, kann der reduzierte Betrieb nicht aufrecht erhalten wer- den. Pumpe wird in Flussrich- Äußere Einflüsse ver- Leistungsregelung der an- tung fremd durch- ursachen eine Durch- deren Pumpen überprüfen. strömt. strömung in Fluss- richtung der Pumpe. WILO SE 2021-12...
  • Page 119 Wert si- cherstellen. Nicht plausibler Sensor- Die Konfiguration und Konfiguration des Ein- wert an Analogeingang das anliegende Signal gangs und des angeschlos- AI2. führen zu einem nicht senen Sensors überprüfen. verwendbaren Sen- sorwert. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 120 Kurzschluss überprüfen. Zusatzinformation zu Ursachen und Abhilfe: Funktionen der Analo- geingänge sind beein- trächtigt. Sensorwert von GLT Sensorquelle oder Konfiguration und Funkti- (Gebäudeleittechnik) ist falsch konfi- on der GLT überprüfen. fehlt. guriert. Kommunikation ist ausgefallen. WILO SE 2021-12...
  • Page 121 Die Konfiguration der Pumpe konfigurieren. Pumpe fehlt. Software-Update empfoh- len. Zusatzinformation zu Ursachen und Abhilfe: Pumpe arbeitet im Er- satzbetrieb. Elektronikmodul zu Zulässige Temperatur Zulässige Umgebungstem- warm. des Elektronikmoduls peratur sicherstellen. überschritten. Raumlüftung verbessern. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 122 Kontakte mit der Pumpe verbunden. Fernbedienung über Das Bluetooth-Funk- Software-Update empfoh- Funk nicht möglich. modul ist gestört. len. Service kontaktieren. Zusatzinformation zu Ursachen und Abhilfe: Die Pumpenfunktion ist nicht beeinträchtigt. Wenn ein Software-Up- date nicht ausreicht, Service kontaktieren. WILO SE 2021-12...
  • Page 123 Passenden Doppelpum- kompatibel. ner ist nicht zu dieser penpartner auswählen/in- Pumpe kompatibel. stallieren. Zusatzinformation zu Ursachen und Abhilfe: Doppelpumpenfunktion nur mit zwei kompati- blen, typengleichen Pumpen möglich. Überspannung Spannungsversor- Spannungsversorgung gung zu hoch. überprüfen Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 124: Konfigurationswarnungen

    Die Sollwertquelle ist nicht richtig konfiguriert. Im Kontextmenü gibt es den Link zur Konfiguration der Sollwertquelle. Sollwertquelle nicht Sollwert an nicht vor- CIF-Modul stecken. verfügbar. handenes CIF-Modul CIF-Modul aktivieren. gebunden. Die Sollwertquelle oder das CIF-Modul ist nicht richtig konfiguriert. Im Kon- textmenü gibt es Links zur Konfiguration. WILO SE 2021-12...
  • Page 125 Link zur Konfiguration der Sensorquelle. Sensorquelle nicht ver- Rücklauftemperatur CIF-Modul stecken. fügbar. an nicht vorhandenes CIF-Modul aktivieren. CIF-Modul gebunden. Die Sensorquelle oder das CIF-Modul ist nicht richtig konfiguriert. Im Kon- textmenü gibt es Links zur Konfiguration. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 126 Link zur Konfiguration der Sensorquelle. Sensorquelle nicht ver- Sensorwert 2 an nicht CIF-Modul stecken. fügbar. vorhandenes CIF- CIF-Modul aktivieren. Modul gebunden. Die Sensorquelle oder das CIF-Modul ist nicht richtig konfiguriert. Im Kon- textmenü gibt es Links zur Konfiguration. WILO SE 2021-12...

  • Page 127: Wartung

    ƒ Montage-/Demontagearbeiten: Die Fachkraft muss im Umgang mit den notwendi- gen Werkzeugen und erforderlichen Befestigungsmaterialien ausgebildet sein. Es wird empfohlen, die Pumpe durch den Wilo-Kundendienst warten und überprüfen zu lassen. GEFAHR Lebensgefahr durch elektrischen Strom! Unsachgemäßes Verhalten bei elektrischen Arbeiten führt zum Tod durch Strom- schlag! •...

  • Page 128: Luftzufuhr

    Das kann zu schweren Schnittverletzungen, Quetschungen und Prellungen führen. • Motor nicht öffnen! • Demontage und Montage des Motorflansches und des Lagerschilds für War- tungs- und Reparaturarbeiten nur durch den Wilo-Kundendienst durchführen lassen! GEFAHR Lebensgefahr durch Stromschlag! Generator- oder Turbinenbetrieb bei Durchströmung der Pumpe!

  • Page 129: Wartungsarbeiten

    Eine regelmäßige Sichtkontrolle ist erforderlich. Bei deutlich erkennbarer Leckage einen Dichtungswechsel vornehmen. Weitere Informationen siehe auch Wilo-Planungshinweise Trockenläuferpumpen. Wilo bietet ein Reparatur-Set an, das die für einen Wechsel erforderlichen Teile enthält. HINWEIS Für Personen mit Herzschrittmachern geht keinerlei Gefahr von den im Motorinneren liegenden Magneten aus, solange der Motor nicht geöffnet oder der Rotor demon-...
  • Page 130 Es wird empfohlen, zwei Montagebolzen (siehe Kapitel „Drehung des Ein- stecksatzes“ [} 22]) anstelle zweier Schrauben (Fig. I/III, Pos. 10) zu verwenden, die diagonal zueinander in das Pumpengehäuse (Fig. I, Pos. 24) hineingedreht werden. Die Montagebolzen erleichtern eine sichere Demontage des Einstecksatzes sowie die anschließende Montage ohne Beschädigung des Laufrads. WILO SE 2021-12...
  • Page 131 (Fig. I, Pos. 20) werden dabei mit entfernt. Ein Verkanten der Laterne vermeiden. 19. Gegenring (Fig. I, Pos. 26) der Gleitringdichtung aus dem Sitz in der Laterne heraus- drücken. 20. Sitzflächen der Welle und der Laterne sorgfältig säubern. Fig. 101: Schlüsselflächen auf Welle Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 132 Montage befestigen. Beim Befestigen eine Beschädigung der Kunststoffteile wie Lüfterrad und Oberteil des Elektronikmoduls vermeiden. 13. Einstecksatz (siehe Fig. 98) in das Pumpengehäuse in der alten oder einer anderen gewünschten winkligen Lage einführen. Dabei zulässige Einbaulagen der Kompo- WILO SE 2021-12...
  • Page 133 Das kann zu schweren Schnittverletzungen, Quetschungen und Prellungen führen. • Motor nicht öffnen! • Demontage und Montage des Motorflansches und des Lagerschilds für War- tungs- und Reparaturarbeiten nur durch den Wilo-Kundendienst durchführen lassen! Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 134 HINWEIS Das Elektronikmodul muss bei der Montage bis zum Anschlag aufgedrückt werden. HINWEIS Bei einer erneuten Isolationsprüfung vor Ort das Elektronikmodul vom Versorgungs- netz trennen! 19.2.4 Modullüfterwechsel Um das Modul zu demontieren, siehe Kapitel „Elektronikmodul wechseln“ [} 134]. WILO SE 2021-12...
  • Page 135 Wartung Demontage des Lüfters: Deckel des Elektronikmoduls öffnen. Fig. 103: Deckel des Elektronikmoduls öffnen Anschlusskabel des Modullüfters abziehen. Fig. 104: Anschlusskabel des Modullüfters lö- Schrauben des Modullüfters lösen. Fig. 105: Demontage des Modullüfters Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 136 Neuen Modullüfter in umgekehrter Reihenfolge montieren. 19.2.5 Batteriewechsel Die Batterie (Knopfzelle CR2032) ist unter dem Display positioniert. Elektronikmoduldeckel entfernen. Display- und Bedieneinheit aus der Arretierung lösen (Bild) und das Display-Kabel abziehen. Fig. 107: Moduldeckel demontieren; Display- und Bedieneinheit aus Arretierung lösen WILO SE 2021-12...

  • Page 137: Ersatzteile

    Verbot der Entsorgung über den Hausmüll! In der Europäischen Union kann dieses Symbol auf dem Produkt, der Verpackung oder auf den Begleitpapieren erscheinen. Es bedeutet, dass die betroffenen Elektro- und Elektronikprodukte nicht mit dem Hausmüll entsorgt werden dürfen. Einbau- und Betriebsanleitung Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 138: Batterie/Akku

    Das Elektronikmodul der Stratos GIGA2.0 enthält eine auswechselbare Lithium-Bat- terie. Eine zu geringe Batteriespannung erfordert den Austausch der Batterie. Es er- scheint eine Warnung im Display der Pumpe. Es darf nur die Batterie aus dem Wilo- Ersatzteilkatalog verwendet werden! Weitere Informationen zum Recycling unter www.wilo‑recycling.com.
  • Page 139 10.2 Description of operating elements................................ 178 10.3 Pump operation...................................... 178 11 Setting the control functions ..............................  185 11.1 Control functions ...................................... 186 11.2 Additional control functions .................................. 187 11.3 Settings assistant...................................... 189 11.4 Pre-defined applications in the setting assistant............................ 198 Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 140 13.4 Application and function of the digital control inputs DI1 and DI2....................... 216 13.5 Application and function of the analogue inputs AI1 ... AI4........................ 219 13.6 Application and function of the Wilo Net interface.......................... 232 13.7 Setting the Bluetooth interface Wilo-Smart Connect module BT...................... 233 13.8 Application and function of CIF module.............................. 234 14 Device settings ..................................

  • Page 141: General Information

    All rights reserved. Subject to change Wilo shall reserve the right to change the listed data without notice and shall not be li- able for technical inaccuracies and/or omissions. The illustrations used may differ from the original and are intended as an example representation of the device.

  • Page 142: Personnel Qualifications

    The operator must confirm and ensure the field of authority, the competence and the monitoring of the personnel. If the personnel do not possess the necessary knowledge, they must be trained and instructed. If required, this can be carried out by the product manufacturer at the operator’s request. WILO SE 2021-12...

  • Page 143: Electrical Work

    • Do not open the motor! • Dismantling and installation of the rotor may only be carried out by Wilo cus- tomer service! If you have been fitted with a pacemaker, you must not carry out this kind of work!

  • Page 144: Maintenance Tasks

    The operational reliability of the supplied product is only guaranteed for intended use in accordance with chapter "Intended use" of the installation and operating instructions. The limit values must not fall below or exceed those values specified in the catalogue/ data sheet. WILO SE 2021-12...

  • Page 145: Operator Responsibilities

    Blind flanges (accessories) are available for all pump types/housing sizes from the Stratos GIGA2.0-D series. When replacing the motor impeller unit (motor with im- peller and electronic module), a drive can thus remain in operation. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 146 Fastening screws from the motor impeller unit, 4x Transport lug, 2x O-ring for contacting Twin-head pump flap Shim of twin-head pump flap Axle of twin-head pump flap Axle bore screw plug, 2x Drilled hole for installation bolts Table 1: Arrangement of the main components WILO SE 2021-12...
  • Page 147 Item 7: the protective plate must be dismantled for the leakage check. Observe the safety instructions in “Commissioning” [} 176] section! ƒ Item 8: for installing the Wilo-Smart Connect Module BT, see “Installation Wilo- Smart Connect module BT” [} 175] section. Rating plates (Fig. 2)

  • Page 148: Scope Of Delivery

    1: Minimum delivery head in m 37: Maximum delivery head in m at Q = 0 m³/h Rated power in kW Variant, e.g. R1 Table 4: Type key For an overview of all product variants, see Wilo-Select/Catalogue. Technical data Property Value Note Electrical connection: Voltage range 3~380 V ... 3~440 V...
  • Page 149 TN and TT power supplies with earthed live wires are not permitted. For more detailed, product-specific information such as power consumption, dimen- sions and weights, refer to the technical documentation in the catalogue or Wilo-Select online. Over Voltage Category III + Surge Protective Device/Metall Oxid Varistor Average value of the sound-pressure levels on a spatially rectangular measuring sur- face at a distance of 1 m from the pump surface in accordance with DIN EN ISO 3744.

  • Page 150: Accessories

    EMC irregularities can occur under unfavourable circumstances when used in resid- ential environments (C1) with low electrical power in the conducted range. In this case, please contact WILO SE so that together we can find a quick and suitable shutdown measure.

  • Page 151: Transport And Storage

    To prevent scoring at the bearings and sticking, turn the pump shaft once a week using a socket wrench (see Fig. 5). If a longer storage time is required, contact Wilo for preservation measures. Fig. 5: Turning the shaft WARNING...

  • Page 152: Installation

    Observe locally applicable accident prevention and safety regulations of profes- sional and trade associations. ƒ Provide protective equipment and ensure that the protective equipment is worn by personnel. ƒ Observe all regulations for working with heavy loads. WILO SE 2021-12...

  • Page 153: Safety

    • Do not open the motor! • Dismantling and installation of the rotor may only be carried out by Wilo cus- tomer service! If you have been fitted with a pacemaker, you must not carry out this kind of work!

  • Page 154: Permitted Installation Positions And Change Of The Arrangement Of Components Before The Installation

    Venting of the pump is only ensured when the air vent valve is pointing upwards (Fig. 8, Item 1). Only in this position (0°) can condensate be directed away via existing drilled holes, pump lantern and motor (Fig. 8, Item 2). Fig. 8: Permitted installation positions with ho- rizontal motor shaft WILO SE 2021-12...
  • Page 155 Loosen the screw (Fig. I and Fig. III, Item 10) to remove the holder for the differen- tial pressure sensor (Fig. I, Item 13) from the motor flange. Suspend the differential pressure sensor (Fig. I, Item 8) with the holder (Fig. I, Item 13) from the pressure Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 156 10. Reconnect the connection cable of the differential pressure sensor (Fig. I, Item 8). When reinstalling the differential pressure sensor, bend the pressure sensing lines as little as possible and evenly into a suitable position. When doing this, do not deform the areas at the clamp boltings. WILO SE 2021-12...
  • Page 157 Place the motor impeller unit including the mounted electronic module on a suit- able workstation and secure it. Release the two non-detachable screws from the protective plate (Fig. I, Item 27) and remove the protective plate. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 158 26. Screw in the screws (Fig. I, Item 29) but do not tighten them all the way. 27. Carefully pull the differential pressure sensor (Fig. I, Item 8) into the planned posi- tion and turn it. To do this, touch the capillary tubes (Fig. I, Item 7) at the union WILO SE 2021-12...
  • Page 159 M8x1 Only nickel-plated fitting, union brass, nut (CV) nut 90° nickel- DN 100 ... plated  DN 125 Capillary tube Fig. I, Item 6 M6x0.75 Only nickel-plated fitting, union brass, nut (CV) nut 0° nickel- DN 100 ... plated  DN 125 Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 160: Preparing The Installation

    ƒ Only lift the pump with approved lifting gear (e.g. block and tackle, crane). See also “Transport and storage” [} 150] section. ƒ Transport lugs mounted on the motor housing are only permitted for transporting the motor! WILO SE 2021-12...
  • Page 161 (e.g. setting behaviour) and handling of the pump (turning the drive, attaching insulation). Further turning the clamping ring screw connection by a 1/4 turn resolves the leakage. Fig. 12: Further turning the clamping ring screw connection by a 1/4 turn Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 162 (inlet and outlet). The algebraic signs of Σ F and Σ M are not taken into consideration in the compensation equation. WILO SE 2021-12...

  • Page 163: Twin-Head Pump Installation/Y-Pipe Installation

    As an alternative, corrosion protection tape (e.g. insulating tape) can also be used. Twin-head pump installation/Y- A twin-head pump can either be a pump housing with two pump drives or two single pipe installation pumps operated in one Y-piece. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 164: Installation And Position Of Additional Sensors To Be Connected

    For twin-head pumps in a twin-head pump housing, the pump on the left in the dir- ection of flow is configured as the main pump at the factory. The differential pres- sure sensor is mounted on this pump. The Wilo Net bus communication cable is also mounted and configured on this pump at the factory.

  • Page 165: Electrical Connection

    • Check for absence of voltage and cover or cordon off adjacent live parts! • Close the shut-off devices upstream and downstream of the pump! Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 166 [} 174] section. Make sure that a gasket is fitted between the threaded cable gland and the cable bushing. The combination of threaded cable gland and cable bushing must be made according to the following “Cable connections” table: WILO SE 2021-12...
  • Page 167 (24 V DC) Table 9: Cable connections Cable requirements Terminals are intended for rigid and flexible conductors with or without ferrules. If flexible cables are used, the use of ferrules is recommended. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 168 Terminal connections for all cable connections in the electronic module correspond to push-in technology. They can be opened with a screwdriver type slot SFZ 1 –  0.6 x 0.6 mm. Exception: Wilo-Smart Connect Module BT. Length of cable to strip The stripping length of the cables for the terminal connection is 8.5 mm ... 9.5 mm.
  • Page 169 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Fig. 19: Overview of terminals in the module 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Fig. 20: Terminals for analogue inputs, digital inputs and Wilo Net Terminal assignment Name...

  • Page 170: Mains Connection

    Observe the current type and voltage on the rating plate. Establish the electrical connection via a fixed connection cable equipped with a connector device or an all-pole switch with a contact opening width of at least 3 mm. WILO SE 2021-12...
  • Page 171 RCD or RCM of type B is per- missible on the power supply side of this product. ƒ Labelling: ƒ Trigger current:> 30 mA Fuse on mains side: max. 25 A Circuit breaker The use of a circuit breaker is recommended. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 172: Ssm And Sbm Connection

    2-fold sealing inserts are included in the scope of delivery. If 3-fold inserts are re- quired, procure these inserts on-site. NOTICE If two cables have to be connected to one 24 V supply terminal, provide a solution on-site! Only one cable per terminal may be connected to the pump! WILO SE 2021-12...

  • Page 173: Differential Pressure Sensor Connection

    For Stratos GIGA2.0-D, the Wilo Net cable for twin-head pump communication is factory-fitted to both electronic modules. In order to establish the Wilo Net connection, the three H, L, GND terminals must be wired with a communication cable from pump to pump.

  • Page 174: Turn Of The Display

    If a Multi-Flow Adaptation system is made up of twin-head pumps, this means a maxi- mum of 5 twin-head pumps can communicate with each other via Wilo Net in the MFA network. In addition to this maximum of 5 twin-head pumps, up to 10 additional single pumps can be included in the network.

  • Page 175: Installation Of Wilo-Smart Connect Module Bt

    The Bluetooth interface Wilo-Smart Connect Module BT (Fig. 25, Item 3, and Fig. 26) is used to connect to mobile end devices such as smartphones and tablets. Using the Wilo-Smart Connect app, you can operate and adjust the pump and read out pump data. For settings, see “Commissioning” [} 176] section.

  • Page 176: Installation Of Cif Module

    Interface. See Fig. 25, Item 3. Refit the upper part of the electronic module! If the Wilo-Smart Connect Module BT is only to be checked, the upper part of the elec- tronic module can remain installed. To carry out a check, proceed as follows: Loosen the screw of the Wilo-Smart Connect module cover and open the cover.

  • Page 177: Filling And Venting

    To do this, loosen the air vent valves (Fig. I, Item 28) and vent the pump. After venting the pump, tighten the air vent valves again so that no more water can escape. CAUTION Destruction of the differential pressure sensor! • Never vent the differential pressure sensor! Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 178: Description Of Operating Elements

    *The configuration of the key lock makes it possible to protect the pump setting from being changed. This is the case, for example, when the pump is accessed via Bluetooth or Wilo Net via the Wilo-Smart Connect Gateway with the Wilo-Smart Connect app. 10.3 Pump operation 10.3.1...
  • Page 179 Differential pressure Δp-v variable demand of the radiators. Dynamic Adapt plus Input of the delivery head (design point) required. Hall temperature T-const Settings help Fig. 30: Yellow focus: adjusting the settings Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 180 The factory setting for variant ... R1 (without differential pressure sensor as de- livered) is the basic control mode “Constant speed”. The factory setting mentioned below refers to the variant with a differential pressure sensor fitted in the factory. WELCOME - WILO-STRATOS GIGA2.0 The pump has been Start with factory settings successfully installed.
  • Page 181 W electr. Further settings Fig. 33: Home screen Pressing the “Back” button during setpoint adjustment discards the changed set- point value and retains the old setpoint value. The focus returns to the “Home screen”. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 182 Turn the operating button to the left or right to select a sub-menu item. The selected sub-menu item has been highlighted in green. Press the operating button to confirm your selection. The selected sub-menu or down- stream settings dialogue appears. WILO SE 2021-12...
  • Page 183 If you confirm the last parameter in the settings dialogue, the focus returns to the menu you opened. Press the “Back” button to return the focus to the previous parameter. The previously changed value will be discarded because it had not been confirmed. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 184 Settings Overriding Set auto control auto control via manual intervention. Settings assistant, setpoints, options Manual operation Manual override Double pump operation Set double pump External interfaces Analogue, digital, SSM, SBM Fig. 36: Main menu status display WILO SE 2021-12...
  • Page 185 Repeatedly pressing or pressing and holding the “Back” button after an error mes- sage has occurred will open the “Error” status display and not take you back to the main menu. The status area is highlighted in red. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 186: Setting The Control Functions

    The slope of ∆p-v characteristic curve can be adjusted to the respective application by setting the percentage of H (slope ∆p‑v characteristic curve). Options “Nominal duty point Q” and “Slope of ∆p-v characteristic curve” are available in the context menu [•••] of the setpoint editor “∆p-v differential pressure setpoint”. WILO SE 2021-12...

  • Page 187: Additional Control Functions

    (secondary circuit) with the Multi-Flow Adapta- tion control mode. Multi-Flow Adaptation is set on the Wilo-Stratos GIGA2.0 feeder pump in the primary circuit upstream of a hydraulic shunt, for example. The Wilo-Stratos GIGA2.0 feeder pump is connected to the Wilo-Stratos GIGA2.0 and also Wilo-Stratos MAXO pumps in the secondary circuits with Wilo Net data cable.
  • Page 188 ” control function cannot be combined with the additional “No-Flow Stop” control function! 11.2.4 Nominal duty point Q The optionally configurable nominal duty point for the differential pressure control ∆p‑v significantly simplifies adjustment by adding the required volume flow at the WILO SE 2021-12...

  • Page 189: Settings Assistant

    Set double pump External interfaces Analogue, digital, SSM, SBM ... Fig. 38: Settings menu Selection via the application In the “Settings” menu , select the following in turn: “Set control mode” “Setting assistant” Possible application selection Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 190 ‣ Hydraulic shunt ‣ Differential pressure-less distributor ‣ Buffer heating ‣ Heat exchanger ‣ Heat source circuit (heat pump) ‣ District heating circuit ‣ Basic control modes Table 19: Selection system type for heating application Example: “Radiator” system type WILO SE 2021-12...
  • Page 191 Turn the operating button to select “Dynamic Adapt plus” control mode. Press the op- erating button to confirm. Once you have confirmed the selection, it is displayed in the “Setting assistant” menu. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 192 Fig. 43: Setting assistant NOTICE The differential pressure sensor of the Stratos GIGA2.0-I/-D is already configured at the factory to 2 ... 10 V at the analogue input. No other setting of the analogue input is required for a control mode with differen- tial pressure (Dynamic Adapt plus, Δp‑v, Δp‑c) and volume flow constant (Q-const).
  • Page 193 Fig. 45: “Heating & cooling” application selection Select the control mode for the “Heating” application first. System types for heating application Control mode ‣ Radiator Differential pressure Δp-v Dynamic Adapt plus Hall temperature T-const Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 194 Differential pressure Δp-c ‣ Underfloor cooling Dynamic Adapt plus Hall temperature T-const ‣ Air-conditioning device Differential pressure Δp-v Dynamic Adapt plus Hall temperature T-const. ‣ Concrete core cooling Differential pressure Δp-c Dynamic Adapt plus Feed/return ΔT Volume flow cQ WILO SE 2021-12...
  • Page 195 If the selection is made, the sub-menu “Setting assistant” will appear with the display of selected system type and control mode. NOTICE The menu “Heating/cooling switchover” for further adjustments is available only if all settings have been made for “Heating & Cooling” application. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 196 “Cooling” in the “Heating/cooling switchover” menu. Heating/cooling switchover The pump manually switches to cooling Heating application. Cooling Automatic Binary input Fig. 49: Heating/cooling switchover_Cooling More settings (e.g. setpoint, Q-Limit , etc.) can be made via the “Set control mode” menu. WILO SE 2021-12...
  • Page 197 • set the switchover temperatures for heating and cooling to the same temperature. • select the switchover method using a binary input. For an external switchover between “Heating/cooling”, select “Binary input” in the “Heating/cooling switchover” menu. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 198: Pre-Defined Applications In The Setting Assistant

    Ceiling heating Differential pressure Δp-c Dynamic Adapt plus Hall temperature T-const. Fan heater Differential pressure Δp-v Dynamic Adapt plus Hall temperature T-const. Concrete core heating Differential pressure Δp-c Dynamic Adapt plus Feed/return ΔT Volume flow Q-const. Hydraulic shunt WILO SE 2021-12...
  • Page 199 Pre-defined system types with control modes and optional additional control functions in the setting assistant Cooling application System type/control mode No-Flow Stop Q-Limit Q-Limit Multi-Flow Adaptation Mixer Ceiling cooling Differential pressure Δp-c Dynamic Adapt plus Hall temperature T-const. Underfloor cooling Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 200 District cooling circuit Differential pressure Δp-c Differential pressure Δp-v Index circuit Δp-c Basic control modes Differential pressure Δp-c Differential pressure Δp-v Index circuit Δp-c Dynamic Adapt plus Volume flow Q-const Multi-Flow Adaptation Temperature T-const. Temperature ΔT-const. Speed n-const. WILO SE 2021-12...

  • Page 201: Settings Menu - Set Auto Control

    Menu for adjusting Set auto control control functions. Settings assistant, setpoints, options Manual operation Manual override Double pump operation Set double pump External interfaces Analogue, digital, SSM, SBM ... Fig. 53: Set control mode Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 202 Overview of the number of connected secondary pumps and their requirements. Visible for Multi-Flow Adaptation. Volume flow offset Pumps without Wilo Net communication can be supplied with an adjustable offset Visible for Multi-Flow Adaptation. volume flow in the Multi-Flow Adaptation system.
  • Page 203 PID parameter: Ki Setting the Ki factor for the user-defined PID control. Visible for user-defined PID control. PID parameter Kd Setting the Kd factor for the user-defined PID control. Visible for user-defined PID control. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 204 Control mode ‣ Sec. feed temperature T-const. ‣ Return ΔT ‣ Multi-Flow Adaptation ‣ Volume flow Q-const Table 28: Selection of control mode for Hydraulic shunt system type in the heating ap- plication Example: “Multi-Flow Adaptation” control mode WILO SE 2021-12...
  • Page 205 Current: 50 % Selection of secondary pumps Number of secondary pumps: 0 Multi-Flow Adaptation Overview Number of consumer circuit pumps: 0 Fig. 57: Setting assistant – Selection of secondary pumps Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 206 In order to determine the mixed volume flow, the heat quantity measurement func- tion with a connected temperature sensor in the secondary feed and secondary re- turn must always be activated on the secondary pumps with mixer. WILO SE 2021-12...
  • Page 207 Current: analogue input 3 current control mode Overview of sensor input Type of use, signal type, function Set sensor input Type of use: temperature sensor temperature correction Current: 0.0 K Fig. 62: Actual temperature value T1 source Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 208: Adjustment - Manual Operation

    * Priority 1 = highest priority NOTICE The “MANUAL” function replaces all functions including those which are controlled via a bus system. If a monitored bus communication fails, the control mode set via the “MANUAL” function is activated. (Bus Command Timer) WILO SE 2021-12...

  • Page 209: Double Pump Operation

    Both contacts work in parallel. – ESM The ESM function of the twin-head pump can be configured on each twin- head pump head as follows: The ESM function on the SSM contact only signals Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 210: Twin-Head Pump Behaviour

    Wilo Net must be installed with cable between the pumps when connecting two single pumps of the same type to a twin-head pump. Then set the termination as well as the Wilo Net address in the menu under “Set- tings/external interfaces/Wilo Net setting”. Then configure the settings “Connect- ing twin-head pump”...
  • Page 211 , select “Twin-head pump operation” “Connecting twin-head pump”. When the Wilo Net connection is established (see “Wilo Net [} 232]” section), a list of available and appropriate twin-head pump partners will appear under “Connecting twin-head pump”. Appropriate twin-head pump partners are pumps of the same type.

  • Page 212: Display For Twin-Head Pump Operation

    Indication on the display of the main Indication on the display of the partner pump pump Case 3 – parallel operation: only the main pump is running. Indication on the display of the main Indication on the display of the partner pump pump WILO SE 2021-12...

  • Page 213: Communication Interfaces: Setting And Function

    Table 33: Function SSM relay After confirming one of the selection options, the SSM trigger delay and SSM reset delay are entered. Setting Range in seconds SSM trigger delay 0 s to 60 s Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 214: Application And Function Of Sbm Relay

    Selection option Function SSM relay Motor in operation (factory set- SBM relay connects only when motor is running. ting) Closed relay: the pump is supplying. Power supply ready SBM relay connects for power supply. Closed relay: voltage available. WILO SE 2021-12...

  • Page 215: Ssm/Sbm Relay Forced Control

    A SSM/SBM relay forced control is used as function test of the SSM/SBM relay and elec- trical connections. In the “Diagnostics and measured values” menu , select “Diagnostics help” “SSM relay forced control” or “SBM relay forced control” in sequence. Selection options: Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 216: Application And Function Of The Digital Control Inputs Di1 And Di2

    Contact open: pump is running in the mode set on the pump or in mode requested via bus com- munication. Contact closed: pump is set to MANUAL. External key lock Contact open: key lock is deactivated. Contact closed: key lock is activated. WILO SE 2021-12...
  • Page 217 EXT. Behaviour Display EXT. Behaviour Display of the text for of the text for pump mo- active in- pump mo- active in- fluences fluences Active Active Override Override OFF (DI1/2) OFF (DI1/2) Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 218 Behaviour Display of the text for of the text for pump mo- active in- pump mo- active in- fluences fluences Active Active Override Override OFF (DI1/2) OFF (DI1/2) Not act- OK; normal Active operation Override OFF (DI1/2) WILO SE 2021-12...

  • Page 219: Application And Function Of The Analogue Inputs Ai1

    (0 ... 10 V, 0 ... 20 mA, etc.) and the corresponding signal/value assignments. In addition, information about the current settings can be queried. The analogue input is pre-defined for the required signal depending on the selected control mode of the pump. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 220 Not configured, 0-10 V Fig. 67: Function analogue input NOTICE The differential pressure sensor of the Stratos GIGA2.0-I/-D is pre-configured to 2 ... 10 V in the factory setting. For the Stratos GIGA2.0-I/-D ... R1, no analogue input is configured at the factory. Example: setting an external setpoint sensor for Δp-v After selecting one of the options “Analogue input (AI1) function”...
  • Page 221 The following signal types are available for the type of use “Setpoint sensor”: Setpoint sensor signal types 0 ... 10 V: voltage range of 0 ... 10 V for transfer of setpoints. 2 ... 10 V: voltage range of 2 ... 10 V for transfer of setpoints. Cable break is detected for a voltage below 2 V. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 222 No-Flow Stop Current: switched off Q-Limit Max Status: switched off Fig. 69: Setpoint editor Select setpoint and confirm by pressing the operating button. Press the “Context” button and select “Setpoint of external source”. Selection of possible setpoint sources WILO SE 2021-12...
  • Page 223 After selecting one of the external sources, the “External setpoint source” menu is available to configure the parameters of the external source. For this purpose, go to the “Settings” menu and select: “Set control mode” “External setpoint source” Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 224 “Set setpoint source”. Set input for external setpoint Select setpoint source Set setpoint source Substitute setpoint in the event of a cable break Table 49: Set input for external setpoint Possible selection of type of use to be adjusted: WILO SE 2021-12...
  • Page 225 For setpoint sensor Set analogue input to the signal type 0…10 V. PT1000 0 – 10 V 2 – 10 V 0 – 20 mA 4 – 20 mA Fig. 74: Signal type After selecting the signal type, it is defined how standard values are used. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 226 Switched off a cable break. Switched on Fig. 76: Optional cable break detection Select “Switched off” to switch off cable break detection. Select “Switched on” to activate cable break detection only within an adjustable limit value. WILO SE 2021-12...
  • Page 227 The analogue signal changes the setpoint and Limit value OFF switches the pump ON or OFF via these limit values. Switched on Limit value ON Fig. 79: Limit values for ON/OFF control through analogue signal Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 228 Set setpoint source Setpoint sensor: 4 – 20 mA Substitute setpoint in the event of a cable break Current: 6.0 m Fig. 82: Substitute setpoint in the event of a cable break WILO SE 2021-12...
  • Page 229 In order to make or change settings: In the “Settings” menu  , select “External interfaces” “Function analogue input AI1” ...  “Function analogue input AI4” “Set analogue input”. First, select type of use: Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 230 NOTICE If the analogue input is configured to the signal type PT1000 for a temperature sensor, a “temperature correction value” can be set to compensate for the electrical resistance if the sensor cable is longer than 3 m. WILO SE 2021-12...
  • Page 231 “Temperature correction” and set correction value (offset). NOTICE Optionally specify the position of the sensor for better understanding of the con- nected sensor’s function. This configured position does not influence the function or sensor use. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 232: Application And Function Of The Wilo Net Interface

    Hall 13.6 Application and function of the Wilo Net is a bus system which enables up to 21 Wilo products (participants) to com- Wilo Net interface municate with one another. The Wilo-Smart Gateway is one of these participants. Application for: ƒ...

  • Page 233: Setting The Bluetooth Interface Wilo-Smart Connect Module Bt

    Wilo-Smart Gateway = 1 participant (e.g. ID 21) A maximum of 18 pumps remain on the secondary side in the MFA system (ID 3 ... 20). In the Wilo Net settings, the Wilo Net ID address space of 1 ... 126 is displayed as ad- justable.

  • Page 234: Application And Function Of Cif Module

    OFF Each time a connection is established, the last four digits of the S/N serial number of the Wilo-Smart Connect Module BT are shown in the display. The S/N number is printed on the rating plate of the Wilo-Smart Connect Module BT. This is called a “static PIN”.

  • Page 235: Device Settings

    Key lock: Not active Fig. 89: Device settings ƒ Display brightness ƒ Country/language/units ƒ Bluetooth On/Off (This setting item only appears if the Wilo-Smart Connect Module BT is plugged in.) ƒ Key lock ON ƒ Device information ƒ Pump kick 14.1 Display brightness Under “Settings”...

  • Page 236: Key Lock On

    Bluetooth on or off. When Bluetooth is switched on, the pump can connect to other Bluetooth devices (e.g. Smartphone with Wilo app). NOTICE When the Wilo-Smart Connect Module BT is plugged in, Bluetooth is switched on. 14.4 Key lock on The key lock function prevents accidental change of pump parameters by unauthorised persons.

  • Page 237: Device Information

    Diagnostics and measured values Diagnostics help Pump and interface test Heat/cooling quantity measuring Current: switched off Operating data, statistics Display of measured data Maintenance Basic functions, ... Fig. 90: Diagnostics and measured values Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 238 SSM/SBM forced control (see also “Communication stations: settings and function” section [} 213]) ƒ Device information (e.g. version of hardware and software, pump type, pump name, serial number) ƒ Contact data of WILO SE 15.2 Heating/cooling quantity meas- Heat/cooling quantity measuring urement Switch heating...
  • Page 239 When the heating or cooling quantity measurement is activated, this menu can be used to read the total overall heating or cooling quantity. The current heating and cooling capacity is displayed. If desired, the heating quantity can be re-set to 0 here. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 240 – Cooling quantity since the last time the counter was re-set – Actual cooling output – Actual feed temperature – Actual return temperature – Actual volume flow Accuracy of the displayed and recorded operating data Volume flow WILO SE 2021-12...

  • Page 241: Configuration Storage/Data Storage

    30 minutes have elapsed, the data recorded since the start of the most recent 30- minute time period are not stored. The data are then lost. It is therefore recommen- ded to only switch off the pump via the DI input with EXT. OFF. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 242: Restore And Reset

    Restore and reset The Wilo-Stratos GIGA2.0 is able to record and save a range of timestamped data relat- ing to its operating time. ƒ Delivery head ƒ Volume flow ƒ Speed ƒ Feed and return temperature ƒ Hall temperature (in case of hall temperature control) ƒ...

  • Page 243: Factory Setting

    5 s Reset delay 5 s 5 s SBM relay Function SBM relay Motor in operation Motor in operation Trigger delay 5 s 5 s Reset delay 5 s 5 s not configured not configured not configured not configured Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 244 Signal type: 4 ... 20 mA not configured not configured not configured not configured not configured not configured Wilo Net Wilo Net scheduling switched on switched on Wilo Net address Twin-head pump Twin-head pump Main pump: 1 Main pump: 1 Standby pump: 2...

  • Page 245: Help

    The contact data is dependent on the country setting in “Country, language, units” menu. Only local addresses are mentioned for each country. Faults, causes and remedies WARNING Have faults remedied by qualified personnel only! Observe safety in- structions. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 246: Mechanical Faults Without Error Messages

    If the pump behaves incorrectly, check that the analogue and digital inputs are con- figured correctly. For details, see the detailed instructions at www.wilo.com If the malfunction cannot be rectified, consult a specialist technician or the nearest Wilo customer service or representative location.

  • Page 247: Error Messages

    The pump is not operational if an error has occurred. If the pump identifies as part of permanent monitoring that the cause of the error no longer applies, the error mes- sage is revoked and operation resumes. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 248 Additional information about causes and remedy: If flow passing through pump in the opposite direction is too strong, the mo- tor can no longer start. WILO SE 2021-12...

  • Page 249: Warning Messages

    If flow passing through pump in the opposite direction is too strong, the motor can no longer start. Undervoltage Power supply has Check power supply. dropped below 342 V. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 250 Contact service. pump is not A MFA partner pump Check Wilo Net connection reachable. no longer reacts to or power supply of the requests. partner pump. Additional information about causes and rem-...
  • Page 251 Voltage analogue input Voltage analogue in- Check line and consumers overloaded (analogue). put short-circuited or connected to power supply too heavily loaded. of analogue input for short-circuit. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 252 Additional information about causes and rem- edy: The signal is processed with the maximum value. Calibration of Wilo Concurrent replace- Replacement of a compo- sensor missing. ment of electronic nent, short commissioning module and sensor and fresh replacement with spare parts.
  • Page 253 CIF mod- between CIF module and ule interrupted. electronic module. Additional information about causes and rem- edy: The CIF module is con- nected to the pump in the terminal room via four contacts. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 254 5 times. For safety reasons, fur- ther connection at- tempts are prevented without a restart. Twin-head pump is not Twin-head pump Select/install appropriate compatible. partner is not com- twin-head pump partner. patible with this pump. WILO SE 2021-12...

  • Page 255: Configuration Warnings

    Configuration warnings occur if an incomplete or contradictory configuration has been made. Example: The “Hall temperature control” function requires a temperature sensor. The corre- sponding source is not specified or not correctly configured. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 256 Feed temperature is Insert CIF module. able. not connected to ex- Activate CIF module. isting CIF module. The sensor source or the CIF module is not correctly configured. In the con- text menu there are links for configuration. WILO SE 2021-12...
  • Page 257 Insert CIF module. able. connected to existing Activate CIF module. CIF module. The sensor source or the CIF module is not correctly configured. In the con- text menu there are links for configuration. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 258 Installation/dismantling work: The installation/dismantling must be carried out by a qualified technician who is trained in the use of the necessary tools and fixation materials. It is recommended to have the pump serviced and checked by the Wilo customer ser- vice. DANGER...
  • Page 259 Opening the motor leads to high, abruptly occurring magnetic forces. This can lead to serious cuts, crushing injuries and bruises. • Do not open the motor! • Only allow Wilo customer service to dismantle and install the motor flange and the bearing plate for maintenance and repair work! DANGER...

  • Page 260: Maintenance

    A regular visual inspection is required. If leakage is clearly visible, replace the gasket. For further information, see also Wilo Consulting guide for glanded pumps. Wilo offers a repair kit which contains the necessary parts for replacement. NOTICE The magnets inside the motor do not pose a risk to persons with pacemakers provided that the motor is not opened and the rotor is not dismantled.
  • Page 261 [} 155]) instead of two screws (Fig. I/III, Item 10) which are screwed in di- agonally to each other in the pump housing (Fig. I, Item 24). The installation bolts make it easier to avoid damaging the impeller when dismantling the motor impeller unit and then reinstalling it. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 262 (Fig. I, Item 20) will also be removed at the same time. Avoid jamming the lantern. 19. Press the mechanical seal's stationary ring (Fig. I, Item 26) out of the seat in the lantern. 20. Carefully clean the seat areas on the shaft and the lantern. Fig. 101: Wrench flats on the shaft WILO SE 2021-12...
  • Page 263 14. The use of mounting bolts is recommended (see section “Accessories” [} 150]). Once the lantern guide has firmly engaged, (about 15 mm before the end position), there is no longer any danger of tipping or tilting. After the motor impeller unit has Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 264 19.2.2 Replacing the motor/drive Increased bearing noises and unusual vibrations indicate bearing wear. The bearings or motor must then be replaced. The drive may only be replaced by the Wilo customer ser- vice! DANGER Risk of fatal electrical shock! Generator or turbine operation during...
  • Page 265 The electronic module must be pressed on as far as possible when it is installed. NOTICE Disconnect the electronic module from the mains supply when performing another insulation test on site! 19.2.4 Module fan replacement To dismantle the module, see “Replacing the electronic module” [} 265] section. Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 266 Fig. 103: Open the cover of the electronic module Remove the connection cable of the module fan. Fig. 104: Loosen the connection cable of the module fan Loosen the screws of the module fan. Fig. 105: Dismantling the module fan WILO SE 2021-12...
  • Page 267 Release the display and control unit from the locking mechanism (image) and re- move the display cable. Fig. 107: Dismantle the module cover; release the display and control unit from the locking mechanism Installation and operating instructions Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 268: Spare Parts

    Spare parts Obtain genuine spare parts only from a qualified specialist or Wilo customer service. To avoid queries and order errors, please provide all pump and drive rating plate data with every order. Pump rating plate see Fig. 2, Item 1, drive rating plate see Fig. 2, Item 2.

  • Page 269: Batteries/Rechargeable Batteries

    The electronic module of the Stratos GIGA2.0 contains a replaceable lithium battery. If the battery voltage is too low, the battery must be replaced. A warning appears in the pump display. Only the battery from the Wilo spare parts catalogue may be used! Further recycling information at www.wilo‑recycling.com.
  • Page 270 Raccordement d'entrées numériques, analogiques et de bus ....................... 306 Raccordement du capteur de pression différentielle .......................... 306 Raccordement de Wilo Net.................................. 307 Rotation de l'écran...................................... 308 8 Installation du module BT Wilo-Smart Connect ........................  308 9 Installation du module CIF .............................. 309 10 Mise en service.................................. 310 10.1 Remplissage et purge .................................... 311 10.2 Description des éléments de commande .............................. 312...
  • Page 271 20 Pièces de rechange ................................ 407 21 Élimination.....................................  407 21.1 Huiles et lubrifiants....................................... 407 21.2 Informations sur la collecte des produits électriques et électroniques usagés ................... 407 21.3 Pile/accumulateur ...................................... 408 Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 272: Généralités

    Tous droits réservés. Réserve de modifications Wilo se réserve le droit de modifier sans préavis les données susnommées et décline toute responsabilité quant aux inexactitudes et/ou oublis techniques éventuels. Les fi- gures utilisées peuvent différer du produit original et sont uniquement destinées à...

  • Page 273: Qualification Du Personnel

    Si le personnel ne dispose pas des connaissances requises, il doit être for- mé et instruit en conséquence. Cette formation peut être dispensée, si nécessaire, par le fabricant du produit pour le compte de l'exploitant. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 274: Travaux Électriques

    • Respecter les directives de comportement générales en vigueur pour la manipula- tion des appareils électriques ! • Ne pas ouvrir le moteur ! • Confier le démontage/montage du rotor au service après-vente Wilo exclusive- ment. Les personnes portant un stimulateur cardiaque ne doivent en aucun cas effectuer ces travaux ! AVIS Les aimants situés à...

  • Page 275: Travaux De Montage/Démontage

    Toute utilisation sortant de ce cadre est considérée comme non conforme et entraîne la perte de tout droit à la garantie. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 276: Utilisation Non Conforme

    être réalisées par des enfants sans surveillance. Description de la pompe La pompe à haut rendement Wilo-Stratos GIGA2.0 est une pompe à moteur ventilé do- tée de l'adaptation intégrée des performances hydrauliques et de la technique « Elec- tronic Commutated Motor »...
  • Page 277 Unité rotative de la garniture mécanique Grain fixe de la garniture mécanique Tôle de protection Soupape d'échappement Vis de fixation du kit embrochable, 4x Œillet de transport, 2x Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 278 Pos. 7 : la tôle de protection doit être démontée pour vérifier l'absence de fuites. Respecter les consignes de sécurité indiquées au chapitre « Mise en ser- vice » [} 310] ! ƒ Pos. 8 : Pour l'installation du module BT Wilo-Smart Connect, voir le chapitre « Ins- tallation du module BT Wilo-Smart Connect » [} 308]. WILO SE 2021-12...

  • Page 279: Désignation

    Respecter les indications du chapitre « Positions de montage autorisées et modification de la disposition des composants avant l'installation » [} 286] et du chapitre « Entre- tien » [} 396]. Fig. 4: Kit embrochable Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 280: Caractéristiques Techniques

    1 : hauteur manométrique minimale en m 37 : hauteur manométrique maximale en m avec Q = 0 m³/h Puissance nominale du moteur en kW Variante, p. ex. R1 Tabl. 4: Désignation Consulter Wilo-Select ou le catalogue pour obtenir un aperçu de toutes les versions de produits. Caractéristiques techniques Propriété Valeur Commentaire Raccordement électrique :...
  • Page 281 électrique est pré- sente dans la zone conduite lors d'une utilisation dans un environnement résidentiel (C1) et en cas de conditions défavorables. Dans ce cas, contacter WILO SE afin de trou- ver rapidement une mesure corrective adaptée.

  • Page 282: Accessoires

    Raccords filetés inox pour capteur de pression différentielle Une liste détaillée figure dans le catalogue et la liste de pièces de rechange. AVIS Les modules CIF et le module BT Wilo-Smart Connect doivent être branchés unique- ment lorsque la pompe est hors tension. Transport et stockage Expédition...

  • Page 283: Stockage

    (Fig. 6). AVERTISSEMENT Des œillets de transport endommagés peuvent s'arracher et occasionner des blessures corporelles graves. • Contrôler systématiquement l'état et la fixation des œillets de transport. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 284: Installation

    • Respecter les directives de comportement générales en vigueur pour la manipula- tion des appareils électriques ! • Ne pas ouvrir le moteur ! • Confier le démontage/montage du rotor au service après-vente Wilo exclusive- ment. Les personnes portant un stimulateur cardiaque ne doivent en aucun cas effectuer ces travaux !
  • Page 285 • S'assurer que le débit ne descend pas en dessous du débit volumique minimal Q Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 286: Positions De Montage Autorisées Et Modification De La Disposition Des Composants Avant Installation

    La purge de la pompe n'est assurée que si la soupape d'échappement est orientée vers le haut (Fig. 8, pos. 1). Seule cette position (0°) permet d'évacuer les condensats par les orifices existants, la lanterne de pompe et le moteur (Fig. 8, pos. 2). Fig. 8: Positions de montage autorisées avec arbre de moteur horizontal WILO SE 2021-12...
  • Page 287 AVERTISSEMENT Risque de blessure ! Les goujons de montage à eux seuls n'offrent pas une protection suffisante contre les blessures. • Ne jamais utiliser sans instrument de levage ! Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 288 Coincer la tôle de support (Fig. I, pos. 13) du capteur de pression différentielle sous l'une des têtes de vis (Fig. I, pos. 10) sur le côté opposé au module électronique. Trouver la distance optimale entre les tubes capillaires et le câble du CPD. Serrer ensuite les vis (Fig. I, pos. 10). WILO SE 2021-12...
  • Page 289 Desserrer la tôle de support du capteur de pression différentielle (Fig. I, pos. 13) de la bride de moteur en desserrant les vis (Fig. I et Fig. III, pos. 10). Laisser le capteur de pression différentielle (Fig. I, pos. 8) suspendu avec la tôle de support (Fig. I, Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 290 étapes 17 à 21. 22. Retirer la clé plate et remonter la tôle de protection (Fig. I, pos. 27). 23. Si le joint torique est endommagé : Nettoyer la rainure de la lanterne et poser un joint torique neuf (Fig. I, pos. 19). WILO SE 2021-12...
  • Page 291 27 mm. Tôle de protec- Fig. I, pos. 27 Rondelles entre la tion tôle de protection et la lanterne Capteur de Fig. I, pos. 8 Vis spé- pression diffé- ciale rentielle Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 292: Préparation Du Montage

    • Ne jamais se tenir sous des charges en suspension. • Pour le stockage, le transport et, en particulier, pour les travaux d'installation et de montage, choisir un emplacement sécurisé et s'assurer que la pompe est stable. WILO SE 2021-12...
  • Page 293 Un débit dans le sens d'écoulement ou dans le sens contraire d'écoulement à travers la pompe peut occasionner des dommages irréparables au niveau de l'entraînement. Monter un clapet antiretour sur le côté refoulement de chaque pompe. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 294 (rotation de l'entraînement, pose d'une isolation). Il suffit de tourner la connexion par anneau de serrage d'un quart de tour supplémentaire pour remédier à la fuite. Fig. 12: Tourner la connexion par anneau de serrage d'un quart de tour supplémentaire WILO SE 2021-12...
  • Page 295 (entrée et sortie). Les sommes algébriques de Σ F et Σ M ne sont pas prises en compte dans l'équation de compensation. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 296 être évitée. Dans le cas contraire, le contact direct avec des rac- cords filetés en laiton doit être évité. Des raccords filetés en acier inoxydable sont dis- ponibles en accessoires. Il est également possible d'appliquer une protection anticorro- sion (p. ex. ruban isolant). WILO SE 2021-12...

  • Page 297: Installation Pompe Double/Raccord En Y

    En accessoires : sonde de température Pt1000 pour le raccordement à la pompe (classe de tolérance AA selon la norme IEC 60751) doigts de gant pour le montage dans la tuyauterie Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 298: Raccordement Électrique

    • Vérifier que les raccordements (même les contacts secs) sont bien exempts de toute tension électrique ! • Ne jamais introduire d'objets (p. ex. clous, tournevis, fil) dans les ouvertures du module électronique ! • Remonter les dispositifs de sécurité démontés (p. ex. le couvercle du module) ! WILO SE 2021-12...
  • Page 299 • S'assurer qu'un joint d'étanchéité est installé sous le passe-câbles à vis lors de son montage. Des passe-câbles à vis avec joints d'étanchéité pour les passe-câbles 2 ... 5 sont fournis en kit avec le produit. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 300 Entrée numérique EXT. MAX/ Métal avec blindage 4, 5, 6 11 … 14 EXT. MIN (Fig. 20) (DI1 ou (24 V CC) DI2) Bus Wilo Net Métal avec blindage 4, 5, 6 15 … 17 ( Fig.20) (Communication bus) Entrée analogique 1 Métal avec blindage 4, 5, 6 1, 2, 3 (Fig. 20)

  • Page 301: Alimentation Réseau

    Les raccordements des bornes de tous les raccordements de câbles dans le module électronique correspondent à la technique Push-In. Il est possible de les ouvrir à l'aide d'un tournevis à fente SFZ 1 - 0,6 x 0,6 mm. Exception : Module BT Wilo-Smart Connect. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 302 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Fig. 19: Aperçu des bornes dans le module 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Fig. 20: Bornes pour les entrées analogiques, les entrées numériques et Wilo Net WILO SE 2021-12...
  • Page 303 (Fig. 23) ← NO (borne : 22) Charge de contact : ← NC (borne : 23) • Minimum admis : SELV 12 V CA / CC, 10 mA • Maximum admis : 250 V AC, 1 A, 30 V DC, 1 A Alimentation réseau Tabl. 11: Affectation des bornes Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 304 S'il s'agit d'un câble de raccordement souple, utiliser un œillet pour le fil de terre (Fig. 21). Fig. 21: Câble de raccordement souple S'il s'agit d'un câble de raccordement rigide, raccorder le fil de terre en U (Fig. 22). Fig. 22: Câble de raccordement rigide WILO SE 2021-12...

  • Page 305: Raccordement De Ssm Et Sbm

    En cas de panne, le contact est ouvert sur NC. ƒ Le pont de conversion vers NO est fermé. Pour SBM : ƒ En fonction de la configuration, le contact se trouve sur NO ou NC. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 306: Raccordement D'entrées Numériques, Analogiques Et De Bus

    Un seul câble par borne doit être raccordé à la pompe ! AVIS Les bornes des entrées analogiques, des entrées numériques et de Wilo Net sont conformes à l'exigence « isolement sûr » (selon la norme EN61800-5-1) pour les bornes réseau, ainsi que les bornes SBM et SSM (et inversement).

  • Page 307: Raccordement De Wilo Net

    Sur la Stratos GIGA2.0-D, le câble Wilo Net pour la communication des pompes doubles est monté en usine sur les deux modules électroniques. Pour établir la connexion Wilo Net, les trois bornes H, L, GND doivent être reliées par un câble de communication d'une pompe à l'autre.

  • Page 308: Rotation De L'écran

    ƒ Pompe double primaire = 2 équipements (p. ex. ID 1 et 2) ƒ Wilo-Smart Gateway = 1 équipement (p. ex. ID 21) Autres descriptions, voir le chapitre « Application et fonction de l'interface Wilo Net » [} 369]. Rotation de l'écran ATTENTION En cas de fixation incorrecte de l'écran graphique et du montage incorrect du mo- dule électronique, la classe de protection IP55 n'est plus garantie.

  • Page 309: Installation Du Module Bt Wilo-Smart Connect

    Contrôler le module BT Wilo-Smart Connect. Refermer le couvercle et le fixer à l'aide d'une vis. En raison de sa conception, le module BT Wilo-Smart Connect ne peut être branché que dans un sens. Une autre fixation du module n'est pas possible. Le couvercle du module BT Wilo-Smart Connect situé...

  • Page 310: Installation Du Module Cif

    CIF. ƒ Pour des pompes dans une installation avec tuyaux en Y, sur lesquelles les modules électroniques sont raccordés entre eux par Wilo Net, seule la pompe principale né- cessite un module CIF. AVIS Des explications concernant la mise en service ainsi que l'application, le fonctionne- ment et la configuration du module CIF sur la pompe sont décrites dans la notice de...

  • Page 311: Remplissage Et Purge

    à ce que le niveau de fluide soit toujours au-dessus de la bride d'aspi- ration de la pompe. Le but étant d'empêcher un fonctionnement à sec. Respecter la pression d'entrée minimale. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 312: Description Des Éléments De Commande

    *La configuration du verrouillage des touches permet d'empêcher la modification du réglage de la pompe. Cette option peut, par exemple, être nécessaire lorsque la pompe est accessible par Bluetooth ou Wilo Net via la passerelle Wilo-Smart Connect avec l'application Wilo-Smart Connect.
  • Page 313 (marquage jaune) sans avoir confirmé la valeur modifiée, le marquage retourne au marquage précédent. La valeur modifiée n'est pas enregistrée. La valeur précédente n'est pas modifiée. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 314 « Vitesse de rotation constante ». Le ré- glage d'usine mentionné ci-après se réfère à la variante avec capteur de pression différentielle monté en usine. BIENVENUE – WILO-STRATOS GIGA2.0 La pompe a été Démarrage avec les réglages d'usine correctement installée !
  • Page 315 Consigne de HMT Δp-v 12,0 10,3 m³/h 2,0 m 6,1 m Valeurs mesurées : T fluide 68,2 °C 160 W P élec. = 42,0 kWh Fonctionnement normal W élec. = Autres réglages Fig. 33: Page d'accueil Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 316 La ligne d'informations d'une boîte de dialogue de réglage indique la valeur réglée (p. ex. une valeur de consigne). Cette indication permet de contrôler les réglages sans devoir ouvrir la boîte de dialogue de réglage. 10.3.7 Sous-menu « Réglages » Le menu « Réglages » permet d'effectuer les différents réglages. WILO SE 2021-12...
  • Page 317 à la page d'accueil ou au message d'erreur. 10.3.8 Boîtes de dialogue de réglage Les boîtes de dialogue de réglage sont encadrées en jaune et affichent le réglage actuel. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 318 Tourner le bouton de commande sur la zone d'état pour afficher l'état actif. Si un processus actif (p. ex. la mise à jour du logiciel) est terminé ou annulé, l'affichage d'état est de nouveau masqué. WILO SE 2021-12...
  • Page 319 Si nécessaire, d'autres réglages peuvent être effectués dans le menu contextuel. Pour ce faire, appuyer la touche contexte Appuyer une fois sur la touche retour permet de revenir au menu principal. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 320: 11 Réglage Des Fonctions De Régulation

    Pour ce faire, la pompe a besoin d'un capteur de pression différentielle installé sur ce point du système (« point critique »). La hauteur manométrique doit être réglée sur la pression différentielle requise. La puis- sance de la pompe est adaptée en fonction des besoins pour ce point. WILO SE 2021-12...
  • Page 321 La pompe primaire Wilo-Stratos GIGA2.0 est reliée aux pompes Wilo-Stratos GIGA2.0 et aux circulateurs Wilo-Stratos MAXO dans les circuits secondaires par un câble de don- nées Wilo Net. La pompe primaire reçoit en continu, à intervalles rapprochés, le débit requis de chaque pompe secondaire.

  • Page 322: Fonctions De Régulation Supplémentaires

    La fonction de régulation supplémentaire « No-Flow Stop » est disponible unique- ment pour les applications adaptées ! (Voir le chapitre « Applications prédéfinies dans l'assistant de réglage » [} 333]). La fonction de régulation supplémentaire « No-Flow Stop » ne peut pas être combinée à la fonction de régulation supplémen- taire « Q-Limit  ». WILO SE 2021-12...
  • Page 323 La fonction de mélangeur Multi-Flow Adaptation est activée sur la pompe primaire. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 324: L'assistant De Réglage

    « Régler le mode de régulation » « Assistant de réglage » Choix d'applications proposé : Application Menu de réglage des Chauffage fonctions de la pompe Refroidissement Chauffage et refroidissement Eau potable Modes de régulation de base Fig. 39: Sélection de l'application Exemple : « Chauffage ». WILO SE 2021-12...
  • Page 325 Bouteille de découplage Aide au réglage Fig. 41: Exemple du type de système « Radiateur » Sélectionner le type de système « Radiateur » en tournant le bouton de commande et en appuyant pour confirmer. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 326 Actuellement : Moteur en marche Fig. 43: Assistant de réglage AVIS Par défaut, le capteur de pression différentielle de la Stratos GIGA2.0-I/-D est déjà configuré sur 2 … 10 V sur l'entrée analogique. Aucun autre réglage de l'entrée analogique n'est nécessaire pour les modes de régu- lation avec pression différentielle (Dynamic Adapt plus, Δp-v, Δp-c) et le débit...
  • Page 327 La confirmation d'un mode de régulation sélectionné fait apparaître le sous-menu « As- sistant de réglage » avec la ligne d'informations indiquant le mode de régulation choisi. Sous cet affichage, d'autres menus servant à régler des paramètres s'affichent. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 328 Pression différentielle Δp-c Dynamic Adapt plus ΔT alimentation/retour Débit cQ ‣ Bouteille de découplage Température d'alimentation sec. T-const. ΔT retour Multi-Flow Adaptation Débit cQ ‣ Distributeur sans pression différentielle Multi-Flow Adaptation ‣ Réservoir tampon chauffage Débit cQ WILO SE 2021-12...
  • Page 329 ‣ Échangeur de chaleur Température d'alimentation T-const. ΔT alimentation ‣ Circuit de refroidissement de retour Débit cQ ‣ Circuit de refroidissement urbain Pression différentielle Δp-c Pression différentielle Δp-v Point critique Δp-c Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 330 AVIS Ce n'est que lorsque tous les réglages de « Chauffage et refroidissement » ont été effectués que le menu « Commutation chauffage/refroidissement » est disponible pour effectuer d'autres réglages. Commutation chauffage/refroidissement WILO SE 2021-12...
  • Page 331 Automatique Entrée binaire Fig. 49: Commutation Chauffage/refroidissement_Refroidissement D'autres réglages (p. ex. valeur de consigne prédéfinie, Q-Limit , etc.) peuvent être effectués dans le menu « Régler le mode de régulation ». Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 332 • Les températures de commutation pour Chauffage et Refroidissement doivent être définies sur la même température. • La méthode de commutation doit être sélectionnée avec une entrée binaire. Pour une commutation externe « Chauffage/refroidissement », sélectionner « Entrée binaire » dans le menu « Commutation chauffage/refroidissement ». WILO SE 2021-12...

  • Page 333: Applications Prédéfinies Dans L'assistant De Réglage

    Dynamic Adapt plus Température intérieure T-const. Aérotherme Pression différentielle Δp-v Dynamic Adapt plus Température intérieure T-const. Chauffage du noyau en béton Pression différentielle Δp-c Dynamic Adapt plus ΔT alimentation/retour Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 334 Types d'installation prédéfinis avec modes de régulation et fonctions de régulation supplémentaires optionnelles dans l'assistant de réglage : Refroidissement Type d'installation/Mode de régulation No-Flow Stop Q-Limit Q-Limit Multi-Flow Adaptation Mélangeur Plafond rafraîchissant Pression différentielle Δp-c Dynamic Adapt plus WILO SE 2021-12...
  • Page 335 Point critique Δp-c Modes de régulation de base Pression différentielle Δp-c Pression différentielle Δp-v Point critique Δp-c Dynamic Adapt plus Débit Q-const. Multi-Flow Adaptation Température T-const. Température ΔT-const. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 336: Menu De Réglage - Régler Le Mode De Régulation

    également possible d'utiliser pour la fonction de régulation ac- tuellement sélectionnée. C'est pourquoi la liste des points de menu possibles est beaucoup plus longue que la quantité de points de menu représentés à un moment donné. WILO SE 2021-12...
  • Page 337 Réglage de la valeur de consigne du débit pour le mode de régulation « Débit Q- Visible pour les modes de régulation actifs const ». nécessitant un débit comme valeur de consigne. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 338 Un système Multi-Flow Adaptation per- met, par un décalage de débit réglable, Visible pour Multi-Flow Adaptation. d'alimenter des pompes ne disposant pas de la communication Wilo Net. Mélangeur Multi-Flow Adaptation Pour les pompes secondaires dans les cir- cuits avec mélangeurs, il est possible de Visible pour Multi-Flow Adaptation.
  • Page 339 Tabl. 27: Menu de réglage - Régler le mode de régulation Exemple : « Multi-Flow Adaptation » via type de système « Bouteille de décou- plage » Exemple : Type de système « Bouteille de découplage ». Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 340 Fig. 55: Exemple : Mode de régulation « Multi-Flow Adaptation » Tourner le bouton de commande pour sélectionner le mode de régulation « Multi-Flow Adaptation », puis appuyer pour confirmer. Lorsque la sélection est confirmée, elle s'affiche dans le menu « Assistant de réglage ». WILO SE 2021-12...
  • Page 341 Tourner le bouton de commande pour sélectionner l'option « Sélection des pompes se- condaires », puis appuyer pour confirmer. Parmi les pompes reconnues via Wilo Net, chaque pompe partenaire doit être sélection- née comme pompe secondaire. Sélection des pompes du circuit consommateur MFA Cette pompe signale le Terminer la sélection...
  • Page 342 Ensuite, configurer les sondes de température de la pompe primaire sur les entrées ana- logiques AI3 et AI4. Dans le menu « Régler le mode de régulation », sélectionner la sonde de température T1 pour la température de l'alimentation secondaire. WILO SE 2021-12...

  • Page 343: Menu De Réglage - Pilotage Manuel

    • Débrancher systématiquement la pompe avant d'effectuer des travaux ! Les fonctions du pilotage manuel peuvent être sélectionnées dans le menu « Ré- glages » → « Pilotage manuel » « Pilotage manuel (OFF, MIN, MAX, MANUEL) » : Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 344: Fonctionnement Pompe Double

    Toutes les pompes Stratos GIGA2.0 sont équipées d'un pilotage pompes doubles inté- gré. Dans le menu « Fonction pompe double », il est possible d'établir ou de couper une connexion de pompe double. Il est également possible de régler la fonction de pompe double. WILO SE 2021-12...
  • Page 345 Le contact SBM peut être affecté à l'une des deux pompes au choix. La configu- ration suivante est possible : Le contact est activé lorsque le moteur est en fonctionnement, lorsque l'alimen- tation électrique est établie ou en l'absence de panne. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 346: Comportement De Pompes Doubles

    Pour une pompe double, la communication est préconfigurée en usine. Pour le couplage de deux pompes simples de même type en une pompe double, Wilo Net doit être installé entre les pompes avec un câble. Sous « Réglages / Interfaces externes / Réglage Wilo Net », régler la terminaison ainsi que l'adresse Wilo Net.
  • Page 347 « Fonctionnement pompe double » « Connecter une pompe double ». Lorsque la connexion Wilo Net est établie (voir le chapitre « Wilo Net [} 369] »), une liste des pompes doubles partenaires adaptées et disponibles s'affiche sous « Connec- ter une pompe double ». Les pompes doubles partenaires adaptées sont des pompes du même type.

  • Page 348: Affichage En Fonctionnement Pompe Double

    Cas 2 - Mode de fonctionnement normal/secours : seule la pompe partenaire fonc- tionne. Affichage sur l'écran de la pompe princi- Affichage sur l'écran de la pompe parte- pale naire Cas 3 - Marche parallèle : seule la pompe principale fonctionne. WILO SE 2021-12...

  • Page 349: Interfaces De Communication : Réglage Et Fonction

    Le relais SSM ne s'enclenche qu'en cas d'erreur. d'usine) « Erreur » signifie : La pompe ne fonctionne pas. Erreurs et avertissements Le relais SSM s'enclenche en cas de défaut ou d'avertissement. Tabl. 33: Fonction relais SSM Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 350: Application Et Fonction Relais Sbm

    Réglage d'usine : opérationnel. Les deux contacts signalent en parallèle l'état de fonctionnement de la pompe double (report de marche centralisé). En fonction de la configuration, le contact se trouve sur NO ou NC. Dans le menu « Réglages » sélectionner « Interfaces externes » « Fonction relais SBM ». Réglages possibles : WILO SE 2021-12...

  • Page 351: Commande Forcée Relais Ssm/Sbm

    être affectés. 13.3 Commande forcée relais SSM/SBM Une commande forcée de relais SSM/SBM sert à tester le fonctionnement du relais SSM/ SBM et des raccords électriques. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 352: Application Et Fonction Des Entrées De Commande Numériques Di1 Et Di2

    Externe ARRÊT Contact ouvert : La pompe est désactivée. Contact fermé : La pompe est activée. Externe MAX Contact ouvert : La pompe fonctionne selon le mode de fonctionnement réglé. Contact fermé : La pompe fonctionne à la vitesse de rotation maximale. WILO SE 2021-12...
  • Page 353 Mode seul L'entrée de commande de la pompe partenaire Mode combiné désactive uniquement la pompe partenaire. Fig. 65: Modes sélectionnables pour EXT. OFF pour les pompes doubles Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 354 L'entrée de commande de la pompe principale et l'entrée de commande de la pompe partenaire sont chacune occupées par un câble de commande et configurées sur EXT. OFF. L'entrée de commande de la pompe principale désactive les deux partenaires de WILO SE 2021-12...
  • Page 355 Tabl. 43: Priorités Verrouillage des touches * Priorité 1 = priorité la plus élevée Priorités Commutation chauffage/refroidissement via l'entrée binaire Priorité* Fonction Refroidissement Chauffage Tabl. 44: Priorités Commutation chauffage/refroidissement via l'entrée binaire Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 356: Application Et Fonction Des Entrées Analogiques Ai1

    Fonction entrée analogique (AI4) Non configuré, 0 – 10 V Fig. 67: Fonction Entrée analogique AVIS Le capteur de pression différentielle de la Stratos GIGA2.0-I/-D est réglé en usine sur 2 … 10 V. Pour la Stratos GIGA2.0-I/-D … R1, aucune entrée analogique n'est configurée en usine.
  • Page 357 Les types de signal suivants sont disponibles en fonction du type d'utilisation : Type d'utilisation Type de signal Générateur de valeur de consigne • 0 … 10 V, 2 … 10 V • 0 … 20 mA, 4 … 20 mA Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 358 « Réglages » sélectionner « Régler le mode de régulation ». L'éditeur de valeur de consigne indique, en fonction du mode de régulation choisi, la valeur de consigne paramétrée (consigne de hauteur manométrique Δp-v, valeur de consigne de température T-c, etc.). WILO SE 2021-12...
  • Page 359 La valeur d'écart est enregistrée comme valeur de consigne. Il est alors nécessaire de choisir une autre source ou de configurer la source comme source de valeur de consigne. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 360 Valeur de consigne alternative en cas de rupture de câble Tabl. 48: Régler l'entrée pour la valeur de consigne externe Dans « Sélectionner la source de la valeur de consigne », il est possible de modifier la source de la valeur de consigne. WILO SE 2021-12...
  • Page 361 « Sélectionner le type d'utilisation », vérifier si l'entrée analogique est déjà utilisée pour un autre type d'utilisation. Le cas échéant, sélectionner une autre source. Après avoir sélectionné le type d'utilisation, choisir le « type de signal » : Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 362 Tabl. 50: Affectation de signal standard En sélectionnant « Réglage personnalisé », il est nécessaire de configurer d'autres ré- glages : Pour les types de signal « 0 – 10 V » et « 0 – 20 mA », une détection de rupture de câble peut être activée en option avec seuil paramétrable. WILO SE 2021-12...
  • Page 363 être définies pour la mise en marche et la mise à l'arrêt. Ensuite, l'affectation du signal/de la valeur MIN et du signal/de la valeur MAX est effec- tuée. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 364 Affectation du signal/de la valeur min Entrée analogique (AI2) Valeur du signal Valeur correspondante Définir le point minimum de la courbe caractéristique des valeurs de consigne de la hauteur manométrique pour Δp-v. Fig. 80: Affectation du signal/de la valeur min WILO SE 2021-12...
  • Page 365 Valeurs de capteur de pression différentielle pour : – Régulateur de pression différentielle avec point critique de la mesure de la va- leur réelle ƒ Valeurs de capteur personnalisées pour : – Régulation PID Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 366 Capteur de pression différentielle Sonde de température Capteur externe Fig. 83: Boîte de dialogue de réglage du générateur de valeur réelle Comme entrée de capteur, choisir parmi les types d'utilisation « Capteur de pression différentielle », « Sonde de température » ou « Capteur externe ». WILO SE 2021-12...
  • Page 367 Valeur correspondante Définir le point minimum de la courbe caractéristique des valeurs réelles pour la sonde température. Fig. 85: Affectation du signal/de la valeur min Générateur de valeur réelle Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 368 Entrée analogique 1 ƒ Entrée analogique 2 ƒ Entrée analogique 3 ƒ Entrée analogique 4 ƒ GTB (gestion technique de bâtiment) ƒ Alimentation ƒ Retour ƒ Circuit primaire 1 ƒ Circuit primaire 2 ƒ Circuit secondaire 1 ƒ Circuit secondaire 2 ƒ Réservoir ƒ Intérieur WILO SE 2021-12...

  • Page 369: Application Et Fonction De L'interface Wilo Net

    Interfaces de communication : Réglage et fonction 13.6 Application et fonction de l'inter- Wilo Net est un système de bus permettant à 21 produits Wilo (équipements) de com- face Wilo Net muniquer entre eux. La Wilo-Smart Gateway compte alors comme un équipement.

  • Page 370: Réglage De L'interface Bluetooth Du Module Bt Wilo-Smart Connect

    Si un système Multi-Flow Adaptation est constitué de pompes doubles, tenir compte du fait que 5 pompes doubles au maximum peuvent communiquer entre elles via Wilo Net dans le réseau MFA. En plus de ces 5 pompes doubles, il est possible d'in- clure jusqu'à 10 pompes simples supplémentaires dans le réseau.

  • Page 371: Application Et Fonction Des Modules Cif

    ƒ Dynamic PIN : Lorsqu'une connexion est établie entre un terminal mobile équipé de l'application Wilo-Smart Connect et la pompe, un code PIN apparaît à l'écran. Ce code PIN doit être saisi dans l'application pour établir la connexion. Deux codes PIN sont disponibles avec « Dynamic PIN » : ƒ...

  • Page 372: Luminosité De L'écran

    Fig. 89: Réglages de l'appareil ƒ Luminosité de l'écran ƒ Pays, langue, unités ƒ Bluetooth marche/arrêt (ce réglage apparaît uniquement si le module BT Wilo-Smart Connect est branché) ƒ Verrouillage des touches activé ƒ Informations sur l'appareil ƒ « Kick » de la pompe 14.1...
  • Page 373 « Réglage de l'appareil » « Informations sur l'appareil » il est possible de voir le nom de l'appareil, sa référence et son numéro de série, ainsi que la version logicielle et matérielle. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 374: Kick " De La Pompe

    Diagnostic et valeurs mesurées Aides au diagnostic Test des pompes et interfaces Mesure de la quantité de chaleur/froid Actuellement : Désactivé Données d'exploitation, statistiques Affichage des données collectées Entretien Fonctions de base, ... Fig. 90: Diagnostic et valeurs mesurées WILO SE 2021-12...

  • Page 375: Mesure De Quantité De Chaleur/Froid

    Réglage de la source de capteur dans le conduit d'alimentation Dans le menu « Diagnostic et valeurs mesurées », sélectionner « Mesure de la quantité de chaleur/froid » « Capteur de température d'alimentation » Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 376 Si la mesure de la quantité de chaleur ou de froid est activée, ce menu permet de lire la quantité totale de chaleur ou de froid additionnée. La puissance de chauffage et de refroidissement actuelle est représentée. Si besoin, il est possible de remettre la quantité de chaleur à 0. WILO SE 2021-12...

  • Page 377: Données D'exploitation/Statistiques

    – Quantité de froid depuis la dernière remise à zéro du compteur – Puissance frigorifique effective – Température d'alimentation effective – Température de retour effective – Débit réel Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 378: Entretien

    30 min, les données enregistrées depuis le début de la dernière période de 30 min commencée, ne sont pas sauvegardées. Les données sont alors perdues. Il est donc recommandé d'éteindre la pompe uni- quement par l'entrée DI avec EXT. OFF. WILO SE 2021-12...

  • Page 379: Restauration Et Réinitialisation

    Pour visualiser ces données, l'application Wilo-Smart Connect doit être connectée à la pompe par Bluetooth ou par Wilo Net par l'intermédiaire de la Gateway Wilo-Smart Connect. Les données peuvent ensuite être lues à partir de la pompe et affichées dans l'application.
  • Page 380 Fonction relais SSM Erreurs et avertissements Erreurs et avertisse- ments Retard de déclenchement 5 s 5 s Retard de réinitialisation 5 s 5 s Relais SBM Fonction relais SBM Moteur en fonctionnement Moteur en fonctionne- ment Retard de déclenchement 5 s 5 s WILO SE 2021-12...
  • Page 381 Intervalle de temps du 24 h 24 h « kick » de la pompe Mode de fonction de base Mode de régulation Mode de régulation Temps de réaction 0 s 0 s Tabl. 52: Réglages d'usine Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 382: Aide

    Adresse de service Aide supplémentaire pour le service Fig. 97: Adresse de service Les coordonnées dépendent des paramètres régionaux dans le menu « Pays, langue, unité ». Des adresses locales sont fournies pour chaque pays. WILO SE 2021-12...

  • Page 383: Pannes, Causes Et Remèdes

    également fournies. Dans le menu « Diagnostic et valeurs mesurées » sélectionner « Aides au diagnostic ». Possibilités de sélection : Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 384 Tabl. 54: Possibilité de sélection Aides au diagnostic Pour obtenir des informations sur le type d'utilisation, le type de signal et les fonc- tions, voir le chapitre « Application et fonction des entrées analogiques AI1 … AI 4 » [} 356]. Voir le chapitre « Commande forcée relais SSM/SBM » [} 351]. WILO SE 2021-12...

  • Page 385: Messages D'erreur

    Informations supplémentaires sur les causes et le remède : Afin d'assurer une aération suffisante, respecter la position de montage et l'écart minimum entre les composants d'isolation et les composants de l'ins- tallation. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 386: Messages D'avertissement

    En fonction de la cause de l'avertissement, le régime de secours limite la fonction de régulation jusqu'au retour à une vitesse de rotation fixe. Si, lors du contrôle continu, la pompe détecte que la cause de l'avertissement a été éliminée, l'avertissement est supprimé et la pompe reprend son fonctionnement. WILO SE 2021-12...
  • Page 387 Pompe MFA inacces- Une pompe parte- Contrôler l'alimentation sible. naire MFA ne ré- électrique de la pompe pond plus aux sollici- partenaire ou sa connexion tations. à Wilo Net. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 388 Informations supplé- mentaires sur les causes et le remède : Des valeurs de capteur erronées peuvent en- traîner des types de modes de fonctionnement équiva- lents qui assurent le fonctionnement de la pompe sans la valeur de capteur requise. WILO SE 2021-12...
  • Page 389 Configuration de la Vérifier la configuration et (Gestion technique de source du capteur ou le fonctionnement de la bâtiment) manquante. de la GTB incorrecte. La communication est défectueuse. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 390 Informations supplé- mentaires sur les causes et le remède : La pompe fonctionne dans un mode équi- valent. Module électronique Température admis- Respecter la température trop chaud. sible du module élec- ambiante admissible. Aérer tronique dépassée. suffisamment la pièce. WILO SE 2021-12...
  • Page 391 Commande à distance Le module radio Blue- Mise à jour logicielle re- par radio impossible. tooth est défectueux. commandée. Contacter le service après- vente. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 392 Informations supplé- mentaires sur les causes et le remède : Un code PIN erroné a été saisi plus de 5 fois. Pour des raisons de sé- curité, toute autre ten- tative de connexion est interdite jusqu'au redé- marrage. WILO SE 2021-12...
  • Page 393 Contrôler les partenaires repérés d'un (!) dans l'aperçu MFA du menu contextuel. MFA = Multi-Flow Adaptation GTB = Gestion technique de bâtiment Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 394: Avertissements De Configuration

    à une source de température » ou sélec- non adaptée. Entrée tionner une autre source. non configurée en conséquence. La source de capteur n'est pas correctement configurée. Le menu contextuel contient le lien permettant de configurer la source de capteur. WILO SE 2021-12...
  • Page 395 La configuration de la source de la valeur de consigne pour la fonction de re- froidissement ou la configuration du module CIF est incorrecte. Le menu contextuel contient les liens de configuration. Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 396 ƒ Travaux de montage/démontage : Le technicien qualifié doit être formé à l'utilisa- tion des outils nécessaires et matériels de fixation requis. Il est recommandé de faire entretenir et contrôler la pompe par le service après-vente Wilo. WILO SE 2021-12...
  • Page 397 • Vérifier l'absence de tension et recouvrir ou empêcher l'accès aux pièces sous tension ! • Fermer les dispositifs d'arrêt en amont et en aval de la pompe ! Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 398: Entretien

    Risque de blessures mortelles dû à la chute de pièces ! La chute de la pompe ou de composants peut entraîner des blessures mortelles. • À l'aide d'accessoires de levage adéquats, sécuriser les composants de la pompe au cours de l'installation de façon à empêcher leur chute. WILO SE 2021-12...
  • Page 399 ⇒ Il est recommandé d'utiliser deux goujons de montage à la place de deux vis (Fig. I/III, pos. 29). Les goujons de montage sont serrés en croix à travers le per- çage de la lanterne (Fig. I, pos. 36) dans le corps de pompe (Fig. I, pos. 24). Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 400 également de la bride du moteur. Laisser le capteur de pression différentielle (Fig. I, pos. 8) suspendu avec la tôle de support (Fig. I, pos. 13) au niveau des lignes de mesure de pression (Fig. I, pos. 7). Débrancher le câble de raccordement du capteur de pression différentielle dans le module électronique. WILO SE 2021-12...
  • Page 401 Fig. 101: Méplats sur l'arbre Montage AVIS Lors des interventions suivantes, respecter le couple de serrage prescrit pour le type de filetage considéré (voir le tableau « Couples de serrage » [} 291]) ! Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 402 15 mm avant la position finale), il n'y a plus de risque de basculement ou de coincement. Dès que le kit embrochable est sécurisé par au moins une vis (Fig. I/III, pos. 10 ou Fig. III, pos. 29), les éléments de fixation peuvent être retirés des œillets de transport. WILO SE 2021-12...
  • Page 403 Pour démonter le moteur, effectuer les étapes 1 à 20, comme indiqué au chapitre « Remplacement de la garniture mécanique ». Retirer les vis (Fig. I, pos. 4) et tirer le module électronique verticalement vers le haut (Fig. I, pos. 1). Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 404 AVIS En cas de nouveau contrôle de l'isolation sur place, débranchez le module électro- nique du réseau d'alimentation ! 19.2.4 Remplacement du ventilateur du Pour démonter le module, voir le chapitre « Remplacement du module électro- module nique » [} 404]. WILO SE 2021-12...
  • Page 405 Retirer le câble de raccordement du ventilateur du module. Fig. 104: Débrancher le câble de raccordement du ventilateur du module Desserrer les vis du ventilateur du module. Fig. 105: Démontage du ventilateur du module Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 406 La batterie (pile bouton CR2032) est située sous l'écran. Retirer le couvercle du module électronique. Débrancher l'unité d'affichage et de commande (image) et retirer le câble d'affi- chage. Fig. 107: Démonter le couvercle du module ; débrancher l'écran et l'unité de commande du dispositif de blocage WILO SE 2021-12...

  • Page 407: Pièces De Rechange

    Informations sur la collecte des L'élimination correcte et le recyclage conforme de ce produit permettent de prévenir les produits électriques et électro- dommages environnementaux et risques pour la santé. niques usagés Notice de montage et de mise en service Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 408: Pile/Accumulateur

    Une tension trop faible de la batterie nécessite de remplacer la batterie. Un avertissement apparaît sur l'écran de la pompe. N'utiliser que la batterie du cata- logue de pièces de rechange Wilo ! Pour davantage d'informations sur le recyclage, consulter www.wilo‑recycling.com.
  • Page 409 Aansluiting van digitale, analoge en busingangen........................... 444 Aansluiting verschildruksensor ................................... 445 Aansluiting van Wilo Net.................................... 445 Draaien van het display .................................... 446 8 Montage Wilo-Smart Connect module BT .........................  447 9 Montage CIF-module................................ 448 10 Inbedrijfname .................................. 448 10.1 Vullen en ontluchten .................................... 449 10.2 Beschrijving van de bedieningselementen.............................. 450 10.3 Bediening van de pomp.................................... 451...
  • Page 410 13.5 Toepassing en functie van de analoge ingangen AI1 – AI4........................ 493 13.6 Toepassing en functie van de Wilo Net-interface ........................... 506 13.7 Instelling van de Bluetooth-interface voor de Wilo-Smart Connect module BT ................ 508 13.8 Toepassing en functie van de CIF-module ............................... 509 14 Apparaatinstellingen ................................ 509 14.1 Display-lichtsterkte...................................... 510...

  • Page 411: Algemeen

    Alle rechten voorbehouden. Voorbehoud van wijziging Wilo behoudt zich het recht voor om de genoemde gegevens zonder aankondiging vooraf te wijzigen en is niet aansprakelijk voor technische onnauwkeurigheden en/of lacunes. De gebruikte afbeeldingen kunnen afwijken van het origineel en dienen slechts als voorbeeldweergaven van het product.

  • Page 412: Personeelskwalificatie

    Als het personeel niet over de vereiste kennis beschikt, moet het worden geschoold en geïnstrueerd. Indien nodig, kan dit in opdracht van de gebruiker door de fabrikant van het product worden uitgevoerd. WILO SE 2021-12...

  • Page 413: Elektrische Werkzaamheden

    • Volg de algemene richtlijnen die gelden voor de omgang met elektrische appara- ten! • Motor niet openen! • Laat de demontage en installatie van de rotor uitsluitend door de Wilo-service- dienst uitvoeren! Personen met een pacemaker mogen dergelijke werkzaamhe- den niet uitvoeren!

  • Page 414: Onderhoudswerkzaamheden

    Voor het doelmatige gebruik van de pomp moeten ook deze inbouw- en bedienings- voorschriften en de informatie en aanduidingen op de pomp in acht worden genomen. Elke andere toepassing wordt beschouwd als verkeerd gebruik en leidt tot verlies van elke aansprakelijkheid. WILO SE 2021-12...

  • Page 415: Verkeerd Gebruik

    Reiniging en onderhoud mogen zonder toezicht niet worden uitgevoerd door kinderen. Beschrijving van de pomp De hoogrendementpomp Wilo-Stratos GIGA2.0 is een droogloperpomp met geïnte- greerde vermogensaanpassing en „Electronic Commutated Motor”-technologie (ECM). De pomp is uitgevoerd als ééntraps lagedrukcentrifugaalpomp met flensverbinding en mechanische afdichting.
  • Page 416 O-ring Afstandsring van de mechanische afdichting Waaier Waaiermoer Onderlegschijf van de waaiermoer Pomphuis Roterende eenheid van de mechanische afdichting Tegenring van de mechanische afdichting Beschermplaatje Ontluchtingsventiel Bevestigingsschroeven van de insteekset, 4x Transportogen, 2x O-ring van het contact WILO SE 2021-12...
  • Page 417 Pos. 7: Het beschermplaatje moet worden gedemonteerd om op lekkage te contro- leren. Neem de veiligheidsvoorschriften uit het hoofdstuk „Inbedrijfname” [} 448] in acht! ƒ Pos. 8: Zie voor het installeren van de Wilo-Smart Connect module BT het hoofd- stuk „Installatie Wilo-Smart Connect module BT” [} 447]. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 418: Leveringsomvang

    Neem de hoofdstukken „Toegestane inbouwposities en wijziging van de componen- tenopstelling vóór de installatie” [} 425] en „Onderhoud” [} 533] in acht. Fig. 4: Insteekset ƒ Leveringsomvang Pomp ƒ Inbouw- en bedieningsvoorschriften en conformiteitsverklaring ƒ Wilo-Smart Connect module BT ƒ Kabelschroefverbindingen met afdichtinzetstukken WILO SE 2021-12...

  • Page 419: Type-Aanduiding

    Traploos instelbare gewenste hoogte 1: minimale opvoerhoogte in m 37: maximale opvoerhoogte in m bij Q = 0 m³/h Nominaal motorvermogen in kW Variant, bijv. R1 Tab. 4: Type-aanduiding Zie voor een overzicht van alle productvarianten Wilo-Select/catalogus. Technische gegevens Eigenschap Waarde Opmerking Elektrische aansluiting: Spanningsbereik 3~380 V...3~440 V (±10%),...
  • Page 420 EMC-onregelmatigheden optreden bij toepassing in huishoudelijke omgevingen (C1) met een laag elektrisch vermogen in het geleide be- reik. Neem in dit geval contact op met WILO SE om samen een snelle en geschikte uit- schakelfunctie te vinden.

  • Page 421: Toebehoren

    ƒ Roestvrijstalen schroefverbindingen voor verschildruksensoren Voor een gedetailleerde lijst zie catalogus en documentatie voor reserveonderdelen. LET OP CIF-modules en de Wilo-Smart Connect module BT mogen uitsluitend worden ge- plaatst als de pomp spanningsvrij is. Transport en opslag Verzending De pomp wordt af fabriek in een doos verpakt of op een pallet bevestigd en beschermd tegen stof en vocht geleverd.

  • Page 422: Transport Voor Installatie-/Demontagedoeleinden

    Draai de pompas eenmaal per week met een steeksleutel (zie Fig. 5) om de vorming van groeven op de lagers en vastkleven te voorkomen. Informeer bij Wilo welke conserveringsmaatregelen moeten worden genomen wanneer een langere opslagtijd noodzakelijk is. Fig. 5: Draaien van de as...

  • Page 423: Installatie

    • Volg de algemene richtlijnen die gelden voor de omgang met elektrische appara- ten! • Motor niet openen! • Laat de demontage en installatie van de rotor uitsluitend door de Wilo-service- dienst uitvoeren! Personen met een pacemaker mogen dergelijke werkzaamhe- den niet uitvoeren!
  • Page 424 • Zorg ervoor dat de minimale volumestroom Q niet wordt onderschreden. Geschatte berekening van Q = 10% x Q x werkelijk toerental/max. toerental max. pomp WILO SE 2021-12...

  • Page 425: Toegestane Inbouwposities En Wijziging Van De Componentenopstelling Vóór De Installatie

    De ontluchting van de pomp is alleen gewaarborgd als het ontluchtingsventiel omhoog wijst (Fig. 8, pos. 1). Alleen in deze positie (0°) kan het condensaat gericht worden afgevoerd via aanwezige boorgaten, het pomplantaarnstuk en de motor (Fig. 8, pos. 2). Fig. 8: Toegestane inbouwposities met hori- zontale motoras Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 426 • Nooit zonder hijsmiddelen gebruiken! Draai de schroef (Fig. I en Fig. III, pos. 10) los om het fixatieplaatje van de verschil- druksensor (Fig. I, pos. 13) los te maken van de motorflens. Laat de verschildruk- sensor (Fig. I, pos. 8) met fixatieplaatje (Fig. I , pos. 13) aan de drukmeetleidingen WILO SE 2021-12...
  • Page 427 Draai daarna de schroeven (Fig. I, pos. 10) vast. 10. Sluit de aansluitkabel van de verschildruksensor (Fig. I, pos. 8) weer aan. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 428 (Fig. I, pos. 7) hangen. Koppel de aansluitkabel van de verschildruksensor in de elektronicamodule los. Druk de insteekset (zie Fig. 4) van het pomphuis af. Gebruik daarvoor de 2 draad- boringen (zie Fig. 10). Draai M10-schroeven met een geschikte lengte in de draad- boringen om de zitting los te maken. WILO SE 2021-12...
  • Page 429 25. Leid de insteekset (Fig. 4) met het ontluchtingsventiel omhoog in het pomphuis. Let daarbij op de toegestane inbouwposities van de componenten. Het gebruik van de montagebouten wordt aanbevolen (zie het hoofdstuk „Toebehoren” [} 421]). Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 430 R ⅛ mes- Handvast Monteren met WEI- ding capillaire sing CONLOCK buis naar het AN 305-11 pomphuis 0° Schroefverbin- Fig. I, pos. 6 M8x1 mes- Alleen vernikkelde ding capillaire sing ver- moeren (CV) buis, wartel- nikkeld moer 90° DN 100...  DN 125 WILO SE 2021-12...

  • Page 431: Installatie Voorbereiden

    (bijv. vervangen van de mechanische afdichting) of vervanging moge- lijk. ƒ Installeer boven de opstelplaats van grote pompen een voorziening voor het aan- brengen van een hijswerktuig. Totaalgewicht van de pomp: zie de catalogus of het gegevensblad. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 432 Als er vloeistof in de stroomrichting of tegen de stroomrichting in door de pomp stroomt, dan kan dit onherstelbare schade aan de aandrijving veroorzaken. Bouw aan de perszijde van elke pomp een terugslagklep in! r ≈ 2,5 * (d-2s) 5 x DN Fig. 11: Stabiliseringszone voor en achter de pomp WILO SE 2021-12...
  • Page 433 1525 Waarden conform NEN-EN-ISO 5199 – klasse II (2002) – bijlage B Tab. 7: Toegestane krachten en momenten op de pompflenzen in een verticale leiding Fig. 13: Belastingsgeval 16A, EN ISO 5199, bij- lage B Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 434 Voor hogere temperaturen moeten de waarden als volgt worden gecorrigeerd, afhanke- lijk van de verhouding van de elasticiteitsmodules:  / E t, gietijzer 20, gietijzer  = elasticiteitsmodule gietijzer bij de gekozen temperatuur t, GG  = elasticiteitsmodule gietijzer bij 20 °C 20, GG WILO SE 2021-12...

  • Page 435: Dubbelpompinstallatie/Y-Buisinstallatie

    Bij dubbelpompen in een dubbelpomphuis is de linkerpomp, gezien in de stroom- richting, af fabriek geconfigureerd als hoofdpomp. De verschildruksensor is op deze pomp gemonteerd. De kabel voor de buscommunicatie Wilo Net is af fabriek even- eens op deze pomp gemonteerd en geconfigureerd.

  • Page 436: Installatie En Positie Van Extra Aan Te Sluiten Sensoren

    Voor het registreren van 1 of 2 temperaturen moeten de temperatuursensoren op ge- schikte plekken in de leiding zijn geïnstalleerd. De temperatuursensoren worden in het pompmenu geconfigureerd. Gedetailleerde informatie over de sensorposities voor elke regelingsmodus van de pomp vindt u in de ontwerprichtlijnen. Zie www.wilo.com. LET OP Als toebehoren verkrijgbaar: temperatuursensor PT1000 voor aansluiting op de pomp (tolerantieklasse AA con- form IEC 60751)

  • Page 437: Elektrische Aansluiting

    • Verwijder voor het openen eventueel aanwezig water (bijv. op het display) door dit volledig weg te vegen. Het binnendringen van water moet altijd worden voor- komen! Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 438 Zie de tabel „Aandraaimomenten elektronicamodule” [} 447] in het hoofdstuk „Draaien van het display” [} 446]. Let erop dat er tussen de kabelschroefverbinding en kabeldoorgang een afdichting is gemonteerd. De combinatie van kabelschroefverbinding en kabeldoorgang moet overeenkomstig de volgende tabel „Kabelaansluitingen” worden uitgevoerd: WILO SE 2021-12...
  • Page 439 (24 V DC) Tab. 9: Kabelaansluitingen Kabelvereisten Klemmen zijn bestemd voor starre en flexibele fases met en zonder adereindhulzen. Als er flexibele kabels worden gebruikt, wordt aanbevolen om adereindhulzen te ge- bruiken. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 440 De klemaansluitingen voor alle kabelaansluitingen in de elektronicamodule komen overeen met de push-in-techniek. Ze kunnen met een sleufschroevendraaier van het type SFZ 1 - 0,6 x 0,6 mm worden geopend. Uitzondering: Wilo-Smart Connect module Lengte van de te verwijderen isolatie De te isoleren lengte van de kabels voor de klemaansluiting bedraagt 8,5 mm...9,5 mm.
  • Page 441 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Fig. 19: Overzicht klemmen in de module 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Fig. 20: Klemmen voor analoge ingangen, digitale ingangen en Wilo Net Bezetting van de klemmen Omschrijving...

  • Page 442: Netaansluiting

    [} 430]. Gebruik uitsluitend een gekalibreerde draaimomentsleutel! Stroomtype en spanning op het typeplaatje in acht nemen. Breng de elektrische aansluiting tot stand via een vaste aansluitkabel met een stekker of een meerpolige schakelaar met een contactopening van ten minste 3 mm breed. WILO SE 2021-12...
  • Page 443 (RCM) wordt gebruikt ter bescherming bij direct of indirect contact, is aan de stroomtoevoerzijde van dit product alleen een RCD of RCM van het type B toege- staan. ƒ Aanduiding: ƒ Uitschakelstroom:> 30 mA Netzijdige zekering: max. 25 A Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 444: Aansluiting Van Ssm En Sbm

    3 kabels worden doorgevoerd. Gebruik daarvoor de betreffende meervoudige afdichtinzetstukken. Fig. 24: Schermklem LET OP De tweevoudige afdichtinzetstukken maken deel uit van de leveringsomvang. Als er drievoudige inzetstukken nodig zijn, moet ervoor worden gezorgd dat deze ter plaatse aanwezig zijn. WILO SE 2021-12...

  • Page 445: Aansluiting Verschildruksensor

    Zie het hoofdstuk „Dubbelpompinstallatie/Y-buisinstallatie” [} 435]. Aansluiting van Wilo Net Wilo Net is een Wilo systeembus voor het tot stand brengen van de onderlinge commu- nicatie tussen Wilo producten: ƒ...

  • Page 446: Draaien Van Het Display

    Elektrische aansluiting Om de Wilo Net verbinding tot stand te brengen, moeten de 3 klemmen H, L, GND met een communicatieleiding van pomp tot pomp worden bedraad. Binnenkomende en uitgaande kabels worden in een klem vastgezet. Mogelijke kabel voor de Wilo Net communicatie: ƒ...

  • Page 447: Montage Wilo-Smart Connect Module Bt

    De Bluetooth-interface van de Wilo-Smart Connect module BT (Fig. 25, pos. 3 en Fig. 26) is bestemd voor koppeling met mobiele eindapparaten, zoals een smartphone en tablet. Met de Wilo-Smart Connect-app kan de pomp worden bediend, ingesteld en kunnen pompgegevens worden uitgelezen. Zie voor de instellingen het hoofdstuk „In- bedrijfname”...

  • Page 448: Montage Cif-Module

    Als de Wilo-Smart Connect module BT alleen gecontroleerd moet worden, hoeft het bovenste gedeelte van de elektronicamodule niet gedemonteerd te worden. Ga als volgt te werk bij een controle: Draai de schroef van de afdekking van de Wilo-Smart Connect module los en open de afdekking. Controleer de Wilo-Smart Connect module BT.

  • Page 449: Inbedrijfname

    Afhankelijk van de systeemdruk kan de vloeistof er onder hoge druk uitschieten. • Open de ontluchtingsvoorziening altijd heel voorzichtig. • Bescherm de elektronicamodule bij het ontluchten tegen lekkend water. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 450: Beschrijving Van De Bedieningselementen

    • terug naar het vorige menuniveau (1 x kort drukken) • terug naar de vorige instelling (1 x kort drukken) • terug naar het hoofdmenu (1 x langer drukken, > 2 se- conden) Schakelt in combinatie met de contexttoets de vergren- deling aan of uit (> 5 seconden). WILO SE 2021-12...

  • Page 451: Bediening Van De Pomp

    Tab. 15: Beschrijving van de bedieningselementen *Door de vergrendeling te configureren, kan de pompinstelling niet onbedoeld worden gewijzigd. Dat is bijvoorbeeld het geval als er via Bluetooth of Wilo Net via de Wilo- Smart Connect gateway met de Wilo-Smart Connect app toegang wordt verkregen tot de pomp.
  • Page 452 Bij de eerste inbedrijfname van de pomp verschijnt op het display het menu voor de eerste instelling. LET OP De fabrieksinstelling bij variant ... R1 (zonder verschildruksensor bij de levering) is de basisregelingsmodus „Constant toerental”. De hierna genoemde fabrieksinstelling heeft betrekking op de variant met een af fabriek ingebouwde verschildruksensor. WILO SE 2021-12...
  • Page 453 Normaal bedrijf Overige instellingen Fig. 32: Hoofdmenu Sym- Betekenis bool Startscherm Instellingen Diagnose en meetwaarden Herstellen en terugzetten Help Tab. 16: Hoofdmenusymbolen 10.3.5 Hoofdmenu „Startscherm” In het menu „Startscherm” kunnen de gewenste waardes worden gewijzigd. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 454 Weergave actueel ingestelde toepassing en regelings- modus. Gewenste waarde- Weergave actueel ingestelde gewenste waarde. weergaveveld Gewenste waarde- Geel kader: De gewenste waarde-editor is door drukken editor van de bedieningsknop geactiveerd en er is een waarde- verandering mogelijk. WILO SE 2021-12...
  • Page 455 Een pijl boven- of onderaan een menubereik geeft aan, dat andere submenu-items in dit bereik aanwezig zijn. Deze submenu-items worden door draaien van de be- Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 456 Bestaande parameters wor- den daarbij opnieuw bevestigd, maar niet veranderd. Gebruikswijze selecteren Analoge ingang (AI2) Analoge ingang als gewenste waarde-gever gebruiken, Niet geconfigureerd bijv. voor opvoerhoogte Gewenste waarde-gever Verschildruksensor Temperatuursensor Externe sensor Fig. 35: Instellingsdialoog WILO SE 2021-12...
  • Page 457 Is een fout actief, stopt het bedrijf van de pomp. (Zie het hoofdstuk „Foutmeldin- gen” [} 522]). Voorbeeld: een te hoge omgevingstemperatuur. Andere statusaanduidingen kunnen, voor zover aanwezig, door draaien van de bedie- ningsknop naar het overeenkomstige symbool, worden weergegeven. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 458: Instellen Van De Regelfuncties

    Uitgaande van een bepaalde benodigde opvoerhoogte die aan de hand van het dimen- sioneringspunt moet worden ingesteld, past de pomp het pompvermogen variabel aan het benodigde debiet aan. Het debiet varieert door de geopende en gesloten ventielen WILO SE 2021-12...
  • Page 459 De pomp regelt in het bereik van de karakteristiek een ingestelde debietstroom Q gew. Multi-Flow Adaptation Met de regelingsmodus Multi-Flow Adaptation wordt het debiet in het generator- of transportcircuit (primaire circuit) aan het debiet in de verbruikerscircuits (secundaire Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 460: Extra-Regelfuncties

    De Wilo-Stratos GIGA2.0 transportpomp is verbonden met de Wilo-Stratos GIGA2.0 en ook met de Wilo-Stratos MAXO pompen in de secundaire circuits met Wilo Net dataka- bels. De transportpomp krijgt van elke secundaire pomp apart continu in korte intervallen het op dat moment benodigde debiet.
  • Page 461 Bij te weinig toevoer in het deellastbereik moet de waarde worden verhoogd. ƒ Bij te veel toevoer in het deellastbereik kan de waarde worden verlaagd. Er kan meer energie worden bespaard en stromingsgeluiden worden gereduceerd. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 462: De Instellingsassistent

    Selectie via de toepassing Kies in het menu „Instellingen” achtereenvolgens: „Regelbedrijf instellen” „Instellingsassistent” Mogelijke toepassingsselectie: Toepassing Menu voor de instelling van de Verwarmen pompfuncties. Koelen Verwarmen en koelen Drinkwater Basisregelingstypen Fig. 39: Toepassingsselectie Als voorbeeld dient de toepassing „Verwarmen”. WILO SE 2021-12...
  • Page 463 Voorbeeld: installatietype „Radiator”. Type installatie De pomp levert aan Radiator radiatoren. Vloerverwarming Plafondverwarming Luchtverwarmers Betonkernverwarming Open verdeler Instellingshulp Fig. 41: Voorbeeld installatietype „Radiator” Door draaien van de bedieningsknop installatietype „Radiator” kiezen en door drukken bevestigen. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 464 Actueel: Motor aan Fig. 43: Instellingsassistent LET OP In de fabrieksinstelling is de verschildruksensor van de Stratos GIGA2.0-I/-D al op de analoge ingang op 2 – 10 V geconfigureerd. Er is geen verdere instelling van de analoge ingang voor een regelingsmodus met verschildruk (Dynamic Adapt plus, Δp‑v, Δp‑c) en debiet constant (Q-const) nodig.
  • Page 465 Instellen van de regelfuncties Bij de Stratos GIGA2.0-I/-D... R1 is af fabriek geen analoge ingang geconfigureerd. De analoge ingang moet bij elke regelingsmodus actief worden geconfigureerd. Als er geen analoge ingang voor een regelingsmodus met verschildruk (Dynamic Adapt plus, Δp‑v, Δp‑c) en debiet constant (Q-const) is geconfigureerd, dan ver- schijnt de waarschuwing „Opvoerhoogte/doorstroming onbekend”...
  • Page 466 Dynamic Adapt plus Loodstemperatuur T-const. ‣ Betonkernverwarming Verschildruk Δp-c Dynamic Adapt plus Aanvoer-/retour-ΔT Debiet cQ ‣ Open verdeler Sec. aanvoertemperatuur T-const. Retour-ΔT Multi-Flow Adaptation Debiet cQ ‣ Verdeler zonder verschildruk Multi-Flow Adaptation ‣ Voorraadbuffereind verwarming Debiet cQ WILO SE 2021-12...
  • Page 467 ‣ Open verdeler Aanvoertemperatuur T-const. retour-ΔT ‣ Verdeler zonder verschildruk Multi-Flow Adaptation ‣ Voorraadbuffereind koeling Debiet cQ ‣ Warmtewisselaar Aanvoertemperatuur T-const. Aanvoer-ΔT ‣ Terugkoelcircuit Debiet cQ ‣ Koelingsdistributiecircuit Verschildruk Δp-c Verschildruk Δp-v Slechtste punt Δp-c Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 468 Is de selectie gemaakt, verschijnt het submenu „Instellingsassistent” met de weergave van het geselecteerde installatietype en de regelingsmodus. LET OP Pas wanneer alle instellingen voor de toepassing „Verwarmen en koelen” zijn uitge- voerd, is het menu „Omschakeling verwarmen/koelen” voor verdere instellingen ter beschikking. Omschakeling verwarmen/koelen WILO SE 2021-12...
  • Page 469 De pomp wordt handmatig naar de toepassing koelen Verwarmen geschakeld. Koelen Automatisch Binaire ingang Fig. 49: Omschakeling Verwarmen/Koelen_Koelen Andere instellingen (bijv. invoer gewenste waarde, „Q-Limit ”, ...) kunnen in het menu „Regelbedrijf instellen” worden uitgevoerd. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 470 • moeten de omschakeltemperaturen voor verwarmen en koelen op dezelfde tem- peratuur worden ingesteld. • moet de omschakelmethode met een binaire ingang worden gekozen. Voor een externe omschakeling tussen „Verwarmen & koelen” in het menu „Omscha- keling verwarmen/koelen” „Binaire ingang” kiezen. WILO SE 2021-12...

  • Page 471: Vooraf Gedefinieerde Toepassingen In De Instellingsassistent

    Vloerverwarming Verschildruk Δp-c Dynamic Adapt plus Loodstemperatuur T-const. Plafondverwarming Verschildruk Δp-c Dynamic Adapt plus Loodstemperatuur T-const. Luchtverwarmers Verschildruk Δp-v Dynamic Adapt plus Loodstemperatuur T-const. Betonkernverwarming Verschildruk Δp-c Dynamic Adapt plus Aanvoer-/retour-ΔT Debiet Q-const. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 472 Tab. 24: Toepassing verwarmen Vooraf vastgestelde installatietypes met regelingsmodi en optionele extra regelfuncties in de instellingsassistent: Toepassing koelen Installatietype/regelingsmodus No-Flow Stop Q-Limit Q-Limit Multi-Flow Adaptation Menger Plafondkoeling Verschildruk Δp-c Dynamic Adapt plus Loodstemperatuur T-const. WILO SE 2021-12...
  • Page 473 Debiet Q-const. Terugkoelcircuit Debiet Q-const. Koelingsdistributiecircuit Verschildruk Δp-c Verschildruk Δp-v Slechtste punt Δp-c Basisregelingsmodi Verschildruk Δp-c Verschildruk Δp-v Slechtste punt Δp-c Dynamic Adapt plus Debiet Q-const. Multi-Flow Adaptation Temperatuur T-const. Temperatuur ΔT-const. Toerental n-const. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 474: Instellingsmenu - Regelbedrijf Instellen

    In het hierna beschreven menu „Regelbedrijf instellen” kunnen alleen de menu-items stellen worden geselecteerd, die bij de nu gekozen regelfunctie ook kunnen worden toegepast. Daarom is de lijst van de mogelijke menu-items veel langer dan het aantal tegelijk weergegeven menu-items. WILO SE 2021-12...
  • Page 475 Gewenste debietwaarde (Q-const.) Instellen van de debiet-gewenste waarde voor de regelingsmodus „Debiet Q- Zichtbaar bij actieve regelingsmodi, die const.” een debietstroom als gewenste waarde vereisen. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 476 Overzicht van het aantal aangesloten se- cundaire pompen en de behoeftes hier- Zichtbaar bij Multi-Flow Adaptation. van. Debiet Offset Pompen zonder Wilo Net communicatie kunnen in de Multi-Flow Adaptation in- Zichtbaar bij Multi-Flow Adaptation. stallatie door een instelbare offset-de- bietstroom worden voorzien.
  • Page 477 In- en uitschakelen van de pomp met lage prioriteit. Een oversturing MAX, MIN, Altijd zichtbaar. HANDMATIG schakelt de pomp in. Tab. 27: Instellingsmenu - Regelbedrijf instellen Voorbeeld: „Multi-Flow Adaptation” via installatietype „Open verdeler” Voorbeeld: installatietype „Open verdeler”. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 478 Fig. 55: Voorbeeld regelingsmodus „Multi-Flow Adaptation” Selecteer de regelingsmodus „Multi-Flow Adaptation” door de bedieningsknop te draaien en bevestig uw keuze door deze in te drukken. Als de selectie is bevestigd, wordt deze in het menu „Instellingsassistent” weergege- ven. WILO SE 2021-12...
  • Page 479 Fig. 57: Instellingsassistent – Selectie secundaire pompen Selecteer „Selectie secundaire pompen” door de bedieningsknop te draaien en bevestig uw keuze door deze in te drukken. Bij de door Wilo Net herkende pompen moet elke partnerpomp als secundaire pomp worden geselecteerd. Selectie MFA leidingpompen Deze pomp signaleert Selectie beëindigen...
  • Page 480 Selecteer „Ingeschakeld” door de bedieningsknop te draaien en bevestig uw keuze door deze in te drukken. Vervolgens moeten de temperatuursensoren op de transportpomp op de analoge in- gangen AI3 en AI4 worden geconfigureerd. Selecteer daarvoor in het menu „Regelbe- WILO SE 2021-12...

  • Page 481: Instellingsmenu - Handbediening

    De UIT-functie is geen veiligheidsfunctie en vervangt niet het spanningsvrij schake- len voor onderhoudswerkzaamheden. Functies zoals de pomp-kick kunnen de pomp laten starten ook al is de UIT-functie ingesteld. • Schakel de pomp vóór alle werkzaamheden altijd spanningsloos! Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 482: Dubbelpompbedrijf

    Tab. 31: Regelingsmodi functie HANDMATIG Dubbelpompbedrijf 12.1 Dubbelpompmanagement Alle Stratos GIGA2.0-pompen zijn uitgevoerd met een geïntegreerd dubbelpompmana- gement. In het menu „Dubbelpompbedrijf” kan een dubbelpompverbinding tot stand worden gebracht of worden verbroken. Ook de dubbelpompfunctie kan hier worden ingesteld. WILO SE 2021-12...
  • Page 483 Wilo Net met kabels tussen de pompen worden geïnstalleerd. Stel vervolgens in het menu bij „Instellingen/Externe interfaces/Instelling Wilo Net” de terminering en het Wilo Net adres in. Voer daarna in het menu „Instellingen”, submenu „Dubbelpompbedrijf” de instellingen voor „Dubbelpomp verbinden” in.

  • Page 484: Dubbelpompgedrag

    LET OP Zie voor de installatie van 2 enkelpompen tot 1 dubbelpomp de hoofdstukken „Dub- belpompinstallatie/Y-buisinstallatie” [} 435], „Elektrische aansluiting” [} 436] en „Toepassing en functie van de Wilo Net interface” [} 506]. 12.2 Dubbelpompgedrag Beide pompen worden door de hoofdpomp geregeld; hierop is een verschildruksensor aangesloten.

  • Page 485: Weergave Bij Dubbelpompbedrijf

    „Instellingen” „Dubbelpompbedrijf” „Dubbelpomp verbinden”. Wanneer de Wilo Net-verbinding tot stand is gebracht (zie het hoofdstuk „Wilo Net” [} 506]), verschijnt onder „Dubbelpomp verbinden” een lijst van bereikbare en passende dubbelpomppartners. Passende dubbelpomppartners zijn pompen van hetzelfde type. Wanneer de dubbelpomppartner is geselecteerd, schakelt het display van deze dubbel- pomppartner in (focus-modus).

  • Page 486: Communicatie-Interfaces: Instelling En Functie

    Situatie 5 – parallel bedrijf: alleen de hoofdpomp en partnerpomp draaien. Weergave op het display van de hoofd- Weergave op het display van de partner- pomp pomp Communicatie-interfaces: In- Selecteer in het menu „Instellingen” stelling en functie „Externe interfaces”. Mogelijke selectie: WILO SE 2021-12...

  • Page 487: Toepassing En Functie Ssm-Relais

    SSM. Een ingestelde SSM-activeringsvertraging van 0 seconden meldt fouten of waarschu- wingen onmiddellijk. Wanneer een foutmelding of waarschuwing slechts kort optreedt (bijvoorbeeld bij een los contact), voorkomt de resetvertraging dat het SSM-signaal fladdert. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 488: Toepassing En Functie Sbm-Relais

    Als SBM is ingesteld op „bedrijfsklaar”, schakelt het SBM-relais niet bij een actieve No-Flow Stop. Na het bevestigen van één van de keuzemogelijkheden worden de SBM-activeringsver- traging en de SBM-resetvertraging ingevoerd. Instelling Bereik in seconden SBM-activeringsvertraging 0 s tot 60 s SBM-resetvertraging 0 s tot 60 s Tab. 36: Activerings- en resetvertraging WILO SE 2021-12...

  • Page 489: Ssm-/Sbm-Relais Geforceerde Besturing

    Bij de instelling „Gedwongen actief” is het relais permanent geactiveerd, zodat bijvoor- beeld een waarschuwing/bedrijfsaanwijzing (lamp) permanent wordt weergegeven/ge- meld. Bij de instelling „Gedwongen niet-actief” is het relais permanent zonder signaal, zodat geen bevestiging van een waarschuwing/bedrijfsaanwijzing kan gebeuren. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 490: Toepassing En Functie Van De Digitale Besturingsingangen Di1 En Di2

    EXT. UIT actief: het contact is geopend, de pomp wordt gestopt (uit). ƒ EXT. UIT niet actief: het contact is gesloten, de pomp draait in regelbedrijf (aan). ƒ Hoofdpomp: dubbelpomppartner met aangesloten verschildruksensor ƒ Partnerpomp: dubbelpomppartner zonder aangesloten verschildruksensor WILO SE 2021-12...
  • Page 491 Als alternatief kan in plaats van een eigen stuurkabel ook een kabelbrug op de partner- pomp zijn geplaatst. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 492 Tijdens het normale bedrijf heeft het in- of uitschakelen van de pomp via de DI-in- gang met EXT. UIT de voorkeur boven het schakelen via de netspanning! Prioriteiten oversturingsfunctie Prioriteit* Werking UIT, Extern UIT (binaire ingang), Extern UIT (bus-installatie) WILO SE 2021-12...

  • Page 493: Toepassing En Functie Van De Analoge Ingangen Ai1 - Ai4

    20 mA, PT1000, Ext. UIT, Ext. MIN..Instellingsassistent, gewenste waarden, opti... Handbediening Handmatige dwangsturing Dubbelpompbedrijf Dubbelpomp instellen Externe interfaces Analoog, digitaal, SSM, SBM ... Fig. 66: Externe interfaces Selecteer „Functie analoge ingang AI1” ... „Functie analoge ingang AI2”. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 494 Niet geconfigureerd, 0 – 10 V Fig. 67: Functie analoge ingang LET OP In de fabrieksinstelling is de verschildruksensor van de Stratos GIGA2.0-I/-D vooraf op 2 – 10 V geconfigureerd. Bij de Stratos GIGA2.0-I/-D ... R1 is af fabriek geen analoge ingang geconfigureerd. Voorbeeld: Instellen van een externe gewenste waarde-gever voor Δp-v Kies na de selectie van een van de mogelijkheden „Functie analoge ingang...
  • Page 495 LET OP Bij kabelbreukdetectie wordt een vervangende gewenste waarde ingesteld. Bij de signaaltypen „0 – 10 V” en „0 – 20 mA” kan optioneel een kabelbreukherken- ning met parametreerbare drempel worden geactiveerd (zie configuratie gewenste waarde-gever). Configuratie gewenste waarde-gever Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 496 Actueel: 6,0 m No-Flow Stop Actueel: Uitgeschakeld Q-Limit Max Status: Uitgeschakeld Fig. 69: Gewenste waarde-editor Gewenste waarde-editor kiezen en door drukken van de bedieningsknop bevesti- gen. Contexttoets drukken en „Gewenste waarde van externe bron” kiezen. Selectie mogelijke gewenste waardebronnen: WILO SE 2021-12...
  • Page 497 Na selectie van een van de externe bronnen is het menu „Externe gewenste waarde- bron” beschikbaar om de parametrering van de externe bron uit te voeren. Selecteer daarvoor in het menu „Instellingen” het volgende: „Regelbedrijf instellen” „Externe gewenste waardebron” Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 498 Wanneer een analoge ingang als bron dient, moet de gewenste waardebron worden ge- configureerd. Daartoe „Gewenste waardebron selecteren” kiezen. Ingang voor externe gewenste waarde instellen Gewenste waardebron selecteren Gewenste waardebron selecteren Reserve setpoint bij kabelbreuk Tab. 49: Ingang voor externe gewenste waarde instellen Mogelijke selectie van in te stellen gebruikswijzen: WILO SE 2021-12...
  • Page 499 Voor gewenste waarde-gever Stel de analoge ingang in op signaaltype 0...10 V PT1000 0 – 10 V 2 – 10 V 0 – 20 mA 4 – 20 mA Fig. 74: signaaltype Na selectie van het signaaltype wordt vastgelegd, hoe standaardwaarden worden ge- bruikt: Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 500 De signaalsterkte onder de ingestelde grenswaarde wordt als Uitgeschakeld kabelbreuk aangeduid. Ingeschakeld Fig. 76: Optionele kabelbreukherkenning Wanneer „Uitgeschakeld” wordt geselecteerd, gebeurt geen kabelbreukdetectie. Wanneer „Ingeschakeld” wordt geselecteerd, gebeurt de kabelbreukdetectie alleen on- der een in te stellen grenswaarde. WILO SE 2021-12...
  • Page 501 Vervolgens gebeurt de MIN-signaal/waarde-toewijzing en de MAX-signaal/waarde- toewijzing. AAN/UIT door analoog signaal Analoge ingang (AI2) Het analoge signaal verandert de gewenste waarde Uitgeschakeld schakelt de pomp via een grenswaarde IN Ingeschakeld of UIT. Fig. 78: Aan/uit door analoog signaal Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 502 Wanneer alle signaal/waarde-toewijzingen zijn uitgevoerd, is de instelling van de analo- ge gewenste waardebron afgesloten. Er opent een editor voor de instelling van de vervangende gewenste waarde bij kabel- breuk of bij verkeerde configuratie van de analoge ingang. WILO SE 2021-12...
  • Page 503 De selectie van de analoge ingang als aansluiting voor een sensor vereist de over- eenkomstige configuratie van de analoge ingang. Eerst het overzichtsmenu openen, om de actuele configuratie en gebruik van de analo- ge ingang te zien. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 504 Eventueel moet een andere bron worden geselecteerd. Na selectie van een actuele waardegever, het „Signaaltype” selecteren: Signaaltype analoge ingang (AI3) Voor temperatuursensor Stel de analoge ingang in op signaaltype 0...10 V PT1000 0 – 10 V 2 – 10 V 0 – 20 mA 4 – 20 mA Fig. 84: Signaaltype WILO SE 2021-12...
  • Page 505 LET OP Wanneer het signaaltype PT1000 is geselecteerd, is het mogelijk om een tempera- tuurcorrectiewaarde voor de gemeten temperatuur in te stellen. Daardoor kan de elektrische weerstand van een lange sensorkabel worden gecompenseerd. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 506: Toepassing En Functie Van De Wilo Net-Interface

    Loods 13.6 Toepassing en functie van de Wilo Wilo Net is een bus-installatie, waarmee maximaal 21 Wilo-producten (deelnemers) Net-interface met elkaar kunnen communiceren. De Wilo-Smart Gateway telt daarbij als 1 deelnemer. Toepassing bij: ƒ Dubbelpompen, bestaande uit 2 deelnemers ƒ...
  • Page 507 Wilo-Smart Gateway = 1 deelnemer (bijv. ID 21) Er zijn maximaal 18 pompen aan de secundaire kant in het MFA-systeem (ID 3 – 20). In de Wilo Net instellingen wordt aangegeven dat de Wilo Net ID-adresruimte kan wor- den ingesteld van 1 – 126. Voor een goed werkende Wilo Net verbinding tussen pompen en toebehoren staat ech- ter alleen de ID-adresruimte van 1 – 21 ter beschikking.

  • Page 508: Instelling Van De Bluetooth-Interface Voor De Wilo-Smart Connect Module Bt

    Communicatie-interfaces: Instelling en functie 21 deelnemers in het Wilo Net communiceren. Hogere ID's leiden ertoe dat Wilo Net deelnemers met hogere ID's niet goed met de an- dere deelnemers kunnen communiceren. Het kleinste Wilo Net „communicatienetwerk” bestaat uit 2 deelnemers (bijv. bij dub- belpompen of 2 enkelpompen als dubbelpomp).

  • Page 509: Toepassing En Functie Van De Cif-Module

    Apparaatinstellingen Fig. 88: Interface Bluetooth Als de Wilo-Smart Connect module BT is geplaatst en het menupunt „Instelling Blue- tooth” verschijnt niet, controleer dan de ledweergave op de module. Analyseer de sto- ring met behulp van de bedieningshandleiding van de Wilo-Smart Connect module BT.

  • Page 510: Land, Taal, Eenheid

    Apparaatinstellingen ƒ Display-lichtsterkte ƒ Land, taal, eenheden ƒ Bluetooth Aan/Uit (deze instellingsoptie verschijnt alleen als de Wilo-Smart Connect module BT is ge- plaatst) ƒ Vergrendeling aan ƒ Apparaatgegevens ƒ Pomp-kick 14.1 Display-lichtsterkte Onder „Instellingen” „Apparaatinstelling” „Display-lichtsterkte” kan de display-lichtsterkte worden veranderd. De helderheidswaarde wordt aange- geven in procenten.
  • Page 511 Apparaatinstellingen LET OP Als de Wilo-Smart Connect module BT is geplaatst, is Bluetooth ingeschakeld. 14.4 Vergrendeling aan De vergrendeling voorkomt verstellen van de ingestelde pompparameter door onbe- voegde personen. „Instellingen” „Apparaatinstelling” „Vergrendeling aan” kan de vergrendeling worden geactiveerd. Gelijktijdig drukken (> 5 seconden) van de „Terug”- en „Context”-...

  • Page 512: Diagnose En Meetwaarden

    Overzicht van de analoge ingangen AI1 – AI4 ƒ Dwangsturing SSM/SBM (zie ook het hoofdstuk „Communicatiepunten: instellingen en functie” [} 486] ƒ Informatie over het apparaat (bijv. versie van de hard- en software, pomptype, pompnaam, serienummer) ƒ Contactgegevens van WILO SE WILO SE 2021-12...

  • Page 513: Warmte- /Koudehoeveelheidsregistratie

    In het menu „Diagnose en meetwaarden” „Warmte- /koudehoeveelheidsmeting” „Sensor aanvoertemperatuur” „Sensorbron selecteren” kiezen. Instelling van de sensorbron in de retour In het menu „Diagnose en meetwaarden” „Warmte- /koudehoeveelheidsmeting” „Sensor retourtemperatuur” „Sensorbron selecteren” kiezen. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 514 18733 de warmtehoeveelheid sinds Dagen 9 u 54 min de laatste teller reset en de meetwaarden voor de berekening van het Actueel verwarmingsvermogen: actuele verwarmingsvermogen. Actuele aanvoertemperatuur: Actuele retourtemperatuur: Actueel debiet: Warmtehoeveelheid op „0” zetten Fig. 92: Weergave warmtehoeveelheid WILO SE 2021-12...

  • Page 515: Bedrijfsgegevens/Statistiek

    Het is niet mogelijk om hierbij de nauwkeurigheid aan te geven, omdat deze afhangt van de volgende factoren: ƒ Hoe en waar de temperatuursensoren op de leiding zijn geplaatst. ƒ Voor welke nauwkeurigheidsklasse van de sensor is gekozen. ƒ Lengte van de sensorkabel. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 516: Onderhoud

    Om deze gegevens te kunnen visualiseren, moet de Wilo-Smart Connect app via Blue- tooth of het Wilo Net via de Wilo-Smart Connect Gateway met de pomp worden ver- WILO SE 2021-12...

  • Page 517: Herstellen En Terugzetten

    De pomp kan worden gereset naar fabrieksinstellingen. Selecteer in het menu „Herstellen en terugzetten” achtereenvolgens „Fabrieksinstelling” „Fabrieksinstelling herstellen” „Fabrieksinstelling bevestigen”. LET OP Resetten van de pompinstellingen naar fabrieksinstelling vervangt de actuele instel- lingen van de pomp! Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 518 Gebruikswijze: verschildruk- sensor Sensorpositie: pompflens Signaaltype: 4...20 mA Niet geconfigureerd Niet geconfigureerd Niet geconfigureerd Niet geconfigureerd Niet geconfigureerd Niet geconfigureerd Wilo Net Wilo Net terminering ingeschakeld ingeschakeld Wilo Net adres Dubbelpomp: Dubbelpomp: Hoofdpomp: 1 Hoofdpomp: 1 Reservepomp: 2 Reservepomp: 2 Enkelpomp: 126...

  • Page 519: Help

    „terug” mogelijk. 17.2 Servicecontact Bij vragen over het product en in het geval van problemen kunnen de contactgegevens van de klantenservice van de fabriek onder Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 520: Storingen, Oorzaken En Oplossingen

    Controleer of de analoge en digitale ingangen goed zijn geconfigureerd als de pomp verkeerd gedrag vertoont. Zie voor de details de uitvoerige handleiding op www.wilo.com Als de bedrijfsstoring niet kan worden verholpen, neem dan contact op met de vak- handel of de dichtstbijzijnde Wilo-servicedienst of -vertegenwoordiging.

  • Page 521: Diagnosehulpmiddelen

    (AI2) Verschildruksensor • Signaaltype Signaaltype 4 – 20 mA voor • Functie regelingsmodus zoneregeling Δp-c Overzicht analoge in- bijv. gebruikswijze • Gebruikswijze gang (AI3) Temperatuursensor • Signaaltype Signaaltype PT1000 voor re- • Functie gelingsmodus ΔT-c Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 522: Foutmeldingen

    Extra informatie over oorzaken en oplossing: De pomp kan niet in bedrijf worden gehouden. Mogelijke oorzaken: 1. De pomp is op de onjuiste voedingsspanning aangesloten. 2. Het driefasennet is asymmetrisch belast als gevolg van ongelijkmatig aangesloten éénfaseverbruikers. WILO SE 2021-12...
  • Page 523 Controleren van de net- aansluiting Extra informatie over oorzaken en oplossing: De pomp kan niet in bedrijf worden gehouden. Mogelijke oorzaken: 1. Contactfout op netaansluitklem. 2. De zekering van een netfase is geactiveerd. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 524: Waarschuwingsmeldingen

    De stroming door de Externe invloeden Vermogensregeling van de pomp wordt door exter- veroorzaken een andere pompen controle- ne invloeden in stand stroming door de ren. gehouden. pomp in de inbouw- richting. WILO SE 2021-12...
  • Page 525 Niet-plausibele sensor- De configuratie en Configuratie van de ingang waarde op de analoge het gebruikte signaal en van de aangesloten ingang AI2. leiden tot een niet sensor controleren. bruikbare sensor- waarde. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 526 Extra informatie over oorzaken en oplossing: Functies van de analoge ingangen zijn belem- merd. Sensorwaarde uit het Sensorbron of GBS Controleer de configuratie (gebouwbeheer- verkeerd geconfigu- en functie van het GBS systeem) ontbreekt. reerd. De communicatie is uitgevallen. WILO SE 2021-12...
  • Page 527 Extra informatie over oorzaken en oplossing: Pomp werkt in vervan- gend bedrijf. Elektronicamodule te De toelaatbare tem- Toelaatbare omgevings- warm. peratuur van de elek- temperatuur verzekeren. tronicamodule is Ventilatie in de ruimte ver- overschreden. beteren. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 528 Software-update aanbe- zendverbinding niet module is in storing. volen. mogelijk. Contact opnemen met de service. Extra informatie over oorzaken en oplossing: De pompfunctie is niet belemmerd. Wanneer een software- update niet volstaat, contact opnemen met de service. WILO SE 2021-12...
  • Page 529 Extra informatie over oorzaken en oplossing: Dubbelpompfunctie al- leen met twee compati- bele, qua type gelijke pompen mogelijk. Overspanning De voedingsspanning Voedingsspanning contro- is te hoog. leren Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...

  • Page 530: Configuratiewaarschuwingen

    Ingang niet passend geconfi- gureerd. De gewenste waardebron is niet juist geconfigureerd. In het contextmenu is de link naar configuratie van de gewenste waardebron. WILO SE 2021-12...
  • Page 531 De sensorbron is niet Aanvoertemperatuur CIF-module insteken. beschikbaar. aan niet aanwezige CIF-module activeren. CIF-module gekop- peld. De sensorbron of de CIF-module is niet juist geconfigureerd. In het context- menu zijn er links naar de configuratie. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 532 De sensorbron is niet Sensorwaarde aan CIF-module insteken. beschikbaar. niet aanwezige CIF- CIF-module activeren. module gekoppeld. De sensorbron of de CIF-module is niet juist geconfigureerd. In het context- menu zijn er links naar de configuratie. WILO SE 2021-12...

  • Page 533: Onderhoud

    ƒ Installatie-/demontagewerkzaamheden: De monteur moet een opleiding hebben gevolgd voor de omgang met de noodzakelijke gereedschappen en bevestigings- materialen. Het wordt aanbevolen om de pomp door de Wilo-servicedienst te laten onderhouden en controleren. GEVAAR Levensgevaar door elektrische stroom! Het niet juist handelen bij werkzaamheden aan elektrische installaties kan overlijden door een elektrische schok tot gevolg hebben! •...
  • Page 534 • Volg de algemene richtlijnen die gelden voor de omgang met elektrische appara- ten! • Motor niet openen! • Laat de demontage en installatie van de rotor uitsluitend door de Wilo-service- dienst uitvoeren! Personen met een pacemaker mogen dergelijke werkzaamhe- den niet uitvoeren!

  • Page 535: Luchttoevoer

    Zie voor meer informatie ook de Wilo-ontwerprichtlijnen voor droogloperpompen. Wilo biedt een reparatieset aan, die de vereiste onderdelen voor vervanging bevat. LET OP De magneet aan de binnenkant van de motor vormt geen gevaar voor personen met pacemakers, zolang de motor niet is geopend of de rotor is gedemonteerd.
  • Page 536 10. Draai de schroeven (Fig. I/III, pos. 10) los en verwijder deze. Verwijder, afhankelijk van het pomptype, de buitenste schroeven (Fig. 99, pos. 1). De insteekset blijft na het verwijderen van de schroeven vastzitten in het pomphuis. Er bestaat ook in ho- rizontale toestand van de motoras geen kantelgevaar. Fig. 98: Insteekset WILO SE 2021-12...
  • Page 537 LET OP Om kantelen te voorkomen, moet de insteekset indien nodig met geschikte hijsmid- delen worden ondersteund. Dat is vooral het geval als er geen montagebouten wor- den gebruikt. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 538 ⇒ Uitvoering met kunststof waaier en conische verbinding (Fig. I) Plaats een steeksleutel (sleutelwijdte 22 mm) in het lantaarnstukvenster en houd de as op de sleutelvlakken vast (Fig. 101, pos. 1). Waaiermoer in de waaiernaaf draaien tot de aanslag. WILO SE 2021-12...
  • Page 539 Neem de maatregelen van de inbedrijfname in acht (zie het hoofdstuk „Inbedrijfna- me” [} 448]). 18. Klem de aansluitkabel van de verschildruksensor/netaansluitleiding vast. 19. Afsluiters voor en achter de pomp openen. 20. Zekering weer inschakelen. Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 540 • Motor niet openen! • Laat demontage en installatie van de motorflens en de lagerplaat voor onder- houds- en reparatiewerkzaamheden alleen door de Wilo-servicedienst uitvoeren! LET OP De magneet aan de binnenkant van de motor vormt geen gevaar voor personen met pacemakers, zolang de motor niet is geopend of de rotor is gedemonteerd.
  • Page 541 19.2.4 Vervangen moduleventilator Zie voor het demonteren van de module het hoofdstuk „Elektronicamodule vervan- gen” [} 540]. Demontage van de ventilator: Open de afdekking van de elektronicamodule. Fig. 103: Afdekking elektronicamodule openen Inbouw- en bedieningsvoorschriften Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D...
  • Page 542 Fig. 106: Moduleventilator incl. kabel en rub- beren afdichting verwijderen Montage van de moduleventilator: Monteer de nieuwe moduleventilator in de omgekeerde volgorde. 19.2.5 Vervangen batterij De batterij (knoopcel CR2032) zit onder het display. WILO SE 2021-12...

  • Page 543: Reserveonderdelen

    Fig. 108: Display- en bedieneenheid optillen, batterij vervangen Reserveonderdelen Schaf originele reserveonderdelen uitsluitend via de vakhandel of de Wilo-servicedienst aan. Om vragen en verkeerde bestellingen te voorkomen, dienen bij elke bestelling alle gegevens op het typeplaatje van de pomp een aandrijving te worden vermeld. Type- plaatje pomp zie Fig. 2, pos. 1.

  • Page 544: Afvoeren

    De batterij moet worden vervangen als de batterijspanning te laag is. Er verschijnt een waarschuwing op het display van de pomp. U mag uitslui- tend de batterij uit de Wilo-catalogus voor reserveonderdelen gebruiken! Meer in- formatie over recycling onder www.wilo‑recycling.com.
