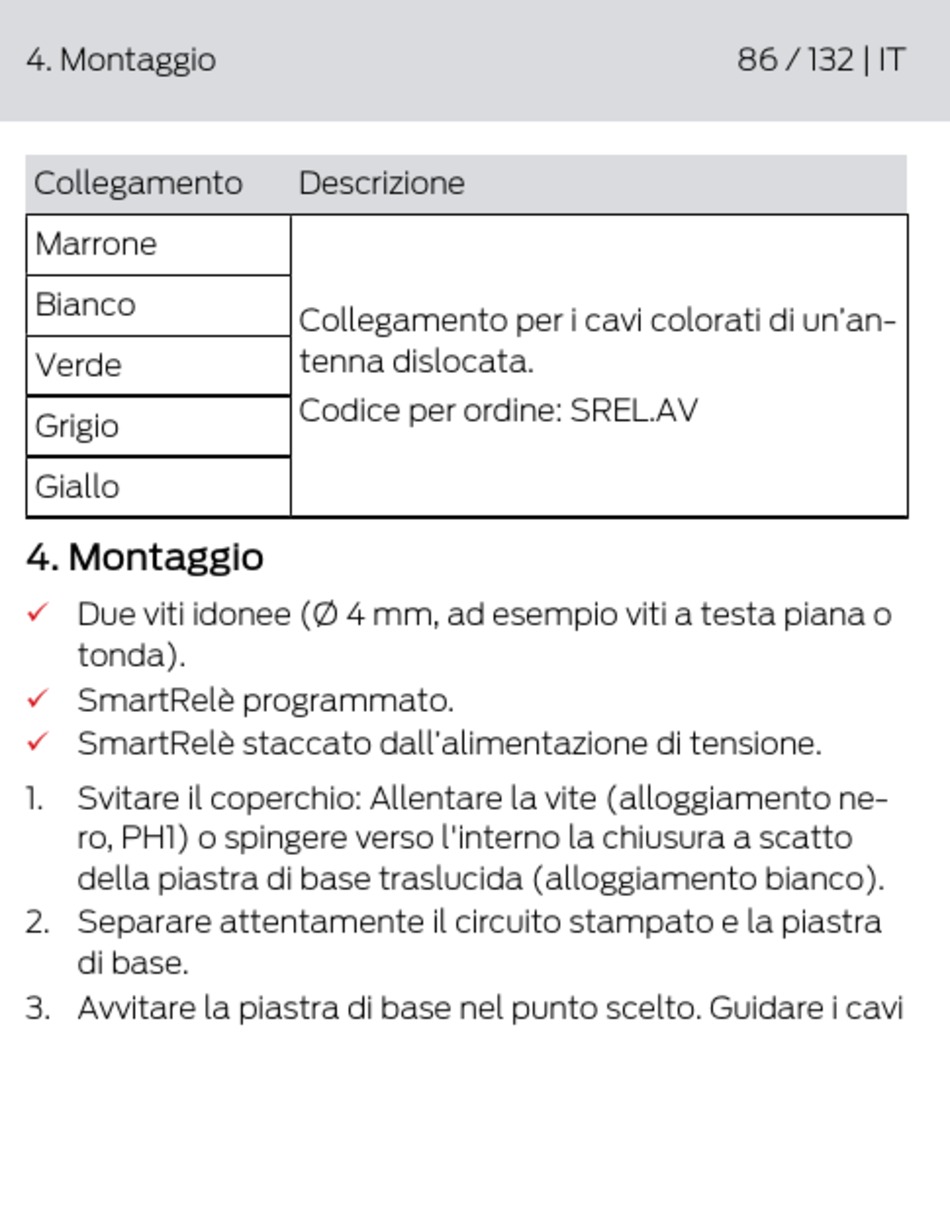

Simons Voss Technologies SREL Quick Manual page 86

4. Montaggio
Collegamento
Marrone
Bianco
Verde
Grigio
Giallo
4. Montaggio
Due viti idonee (Ø 4 mm, ad esempio viti a testa piana o
ü
tonda).
ü SmartRelè programmato.
SmartRelè staccato dall'alimentazione di tensione.
ü
1. Svitare il coperchio: Allentare la vite (alloggiamento ne-
ro, PH1) o spingere verso l'interno la chiusura a scatto
della piastra di base traslucida (alloggiamento bianco).
2. Separare attentamente il circuito stampato e la piastra
di base.
3. Avvitare la piastra di base nel punto scelto. Guidare i cavi
Descrizione
Collegamento per i cavi colorati di un'an-
tenna dislocata.
Codice per ordine: SREL.AV
86 / 132 | IT
