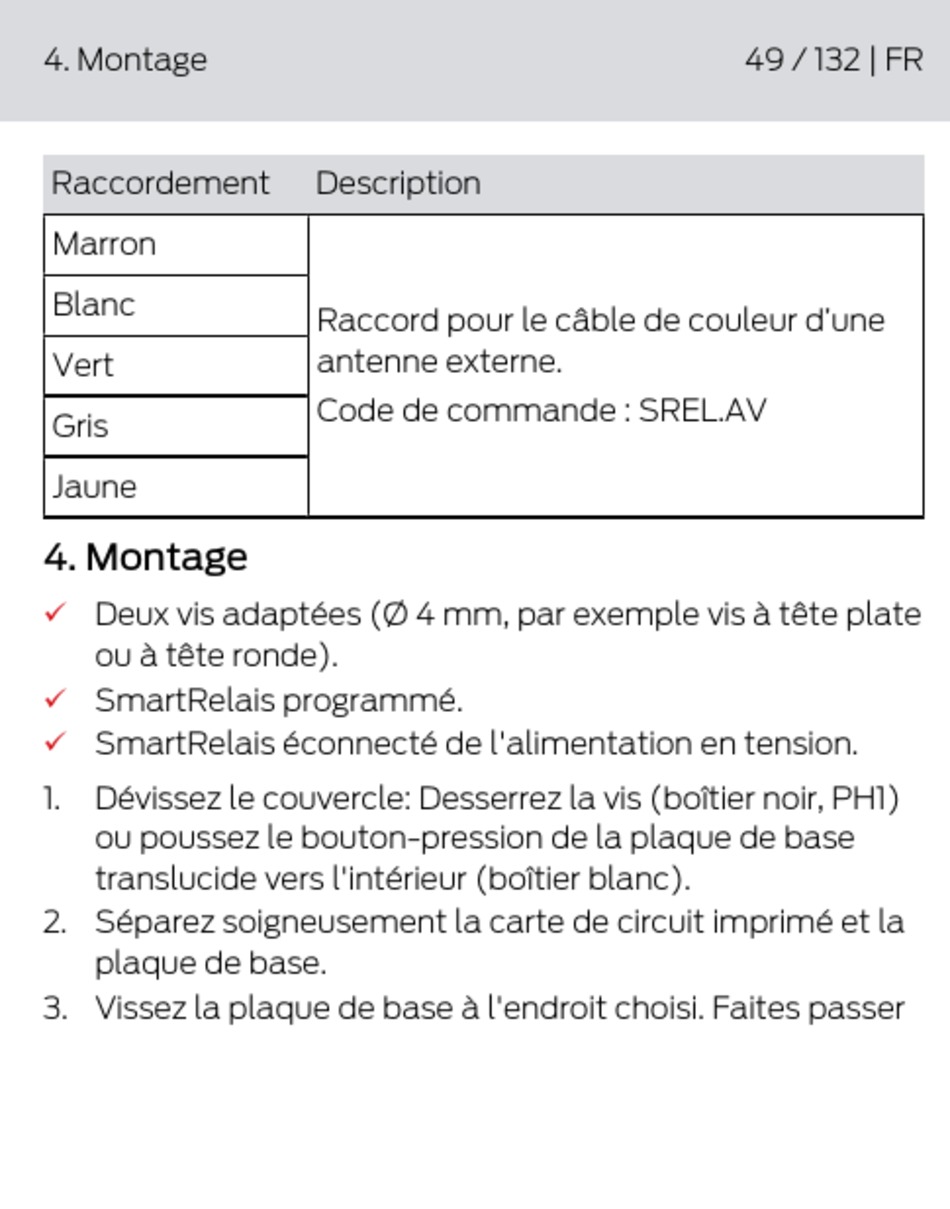

4. Montage

Raccordement
Marron
Blanc
Vert
Gris
Jaune
4. Montage
Deux vis adaptées (Ø 4 mm, par exemple vis à tête plate
ü
ou à tête ronde).
ü SmartRelais programmé.
SmartRelais éconnecté de l'alimentation en tension.
ü
1. Dévissez le couvercle: Desserrez la vis (boîtier noir, PH1)
ou poussez le bouton-pression de la plaque de base
translucide vers l'intérieur (boîtier blanc).
2. Séparez soigneusement la carte de circuit imprimé et la
plaque de base.
3. Vissez la plaque de base à l'endroit choisi. Faites passer
Description
Raccord pour le câble de couleur d'une
antenne externe.
Code de commande : SREL.AV
49 / 132 | FR
