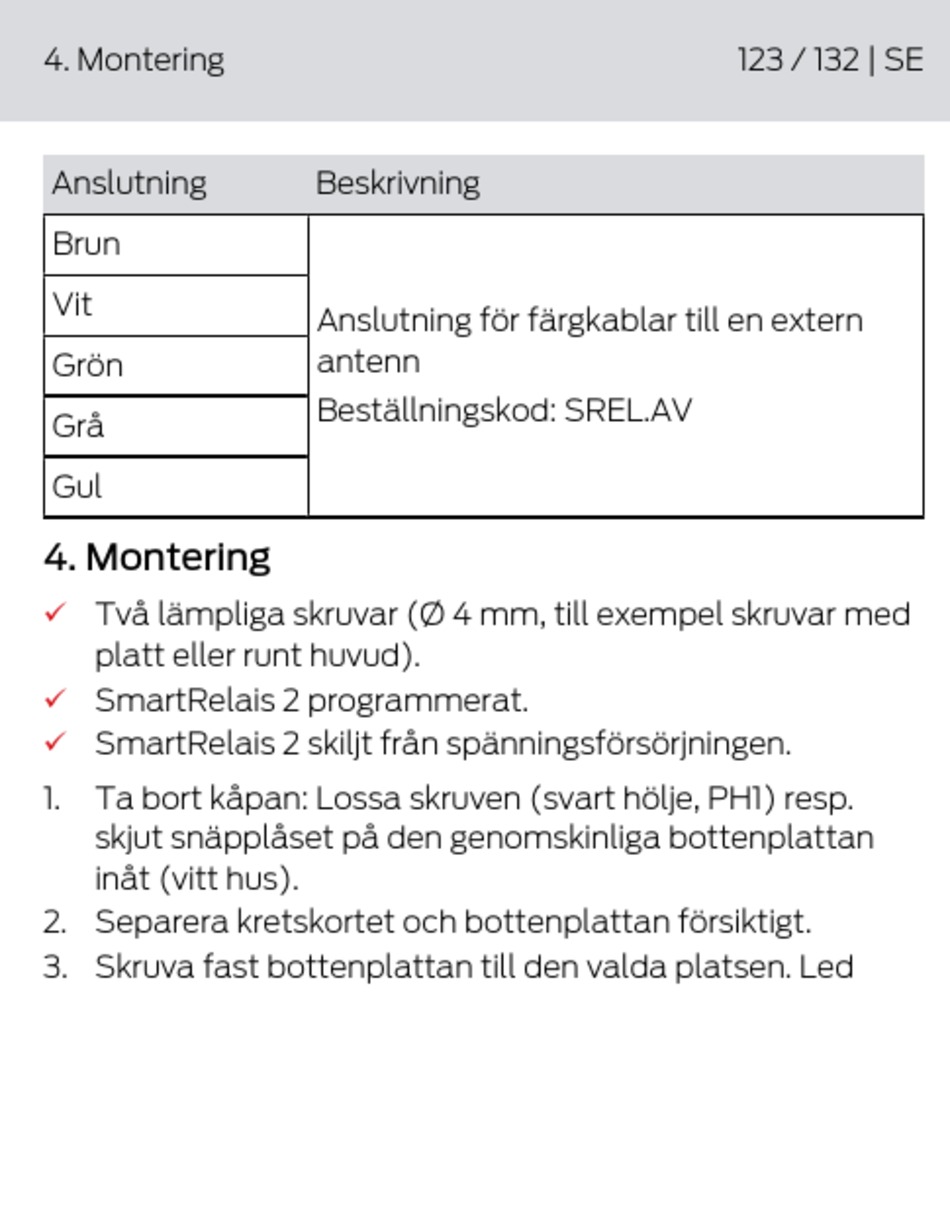

Simons Voss Technologies SREL Quick Manual page 123

4. Montering
Anslutning
Brun
Vit
Grön
Grå
Gul
4. Montering
Två lämpliga skruvar (Ø 4 mm, till exempel skruvar med
ü
platt eller runt huvud).
ü SmartRelais 2 programmerat.
SmartRelais 2 skiljt från spänningsförsörjningen.
ü
1. Ta bort kåpan: Lossa skruven (svart hölje, PH1) resp.
skjut snäpplåset på den genomskinliga bottenplattan
inåt (vitt hus).
2. Separera kretskortet och bottenplattan försiktigt.
3. Skruva fast bottenplattan till den valda platsen. Led
Beskrivning
Anslutning för färgkablar till en extern
antenn
Beställningskod: SREL.AV
123 / 132 | SE
