Należy podłączyć kabel elektryczny (1) do zacisku (2) (patrz
Rysunek 8, Strona 5) zgodnie ze schematem elektrycz-
nym (patrz Sekcja o nazwie Podłączanie / schemat elek-
tryczny, Strona 8).

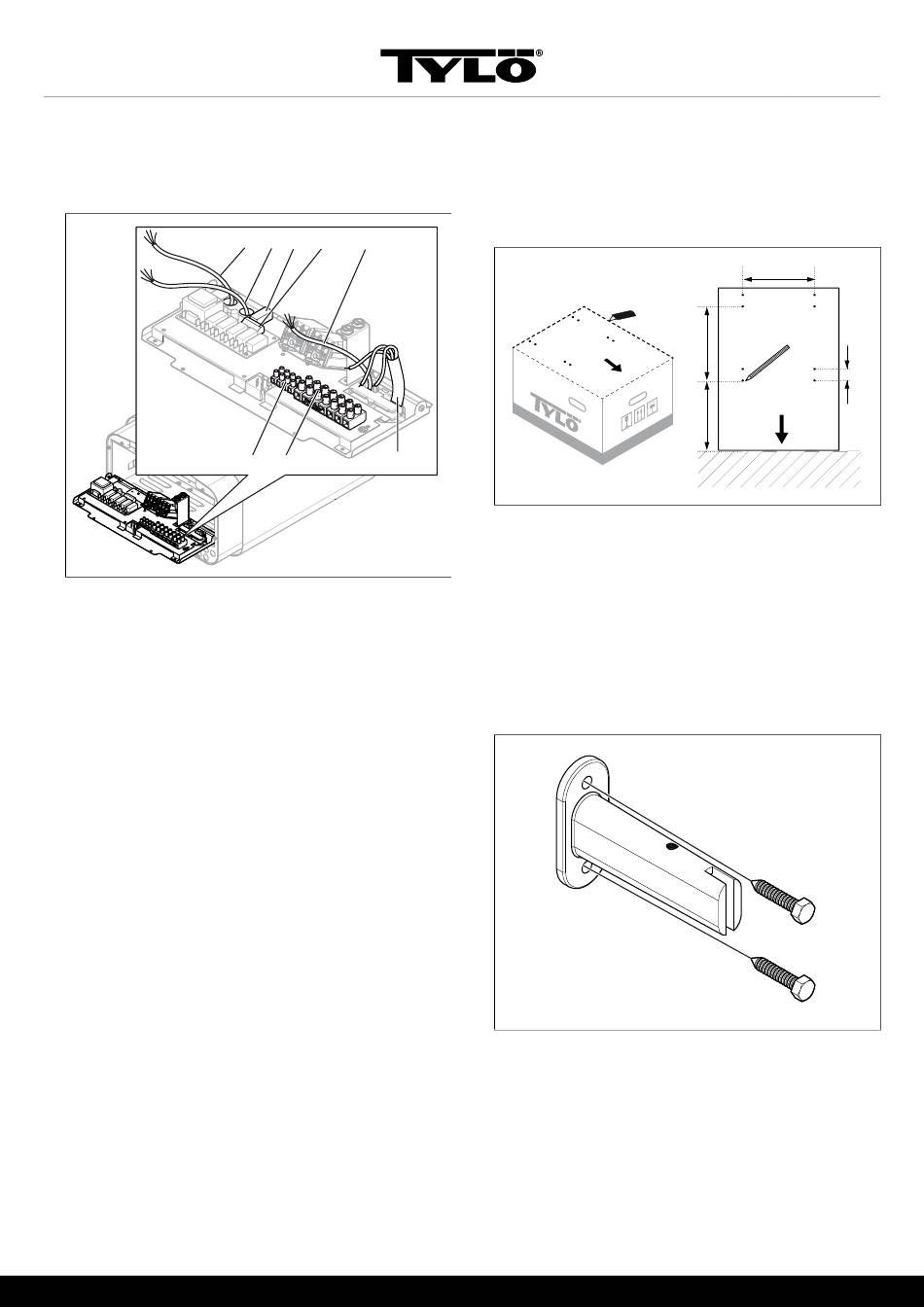

Rysunek 8: Płytka drukowana –
1.
Kabel elektryczny
2. Zacisk do podłączenia kabla elektrycznego
3. Kabel panelu sterowania
4. Zacisk do podłączenia panelu sterowania
5. Kabel czujnika
6. Zacisk do podłączenia panelu sterowania i czujnika
7. Ewentualny kabel oświetlenia
8. Zacisk do ewentualnego podłączenia oświetlenia
4. Należy podłączyć kabel panelu sterowania (3) do zacisku (4
i 6) (patrz Rysunek 8, Strona 5) zgodnie ze schematem
elektrycznym (patrz Sekcja o nazwie Podłączanie / schemat
elektryczny, Strona 8).
5. Należy podłączyć kabel czujnika (5) do zacisku (6) (patrz Sek-
cja o nazwie Podłączanie / schemat elektryczny, Strona
8) zgodnie ze schematem elektrycznym (patrz Sekcja o
nazwie Podłączanie / schemat elektryczny, Strona 8).
6. Należy podłączyć ewentualny kabel oświetlenia (7) patrz Ry-
sunek 8, Strona 5 do zacisku (8) zgodnie ze schematem
elektrycznymRysunek 16, Strona 8.
7. Należy zamknąć pokrywę i przykręcić wkręty (patrz Rysunek
7, Strona 4).
5 3 6 4 7
8 2 1
8. Należy użyć szablonów wiercenia, aby określić umiejscowie-
nie pieca, patrz Rysunek 9, Strona 5. Szablony wiercenia
umieszczają piec 150 mm nad podłogą. (Należy pominąć ten
krok, jeżeli piec ma stać na podłodze. Więcej informacji na te-
mat stopek do pieca można znaleźć w osobnej instrukcji (wy-
posażenie opcjonalne).)
Rysunek 9: Szablony wiercenia
1. 298 mm
2. 308 mm
3. 340 mm
4. 48 mm
9. Cztery wsporniki należy zamontować na ścianie zgodnie z
oznaczeniami na szablonach wiercenia. Dwa dolne wsporni-
ki należy przymocować otworem na śrubę zabezpieczającą
w dół, aby go ukryć. Śrubą zabezpieczającą wystarczy zablo-
kować tylko dwa górne wsporniki (patrz Rysunek 10, Strona
5).
Rysunek 10: Wspornik ze śrubami
1
2
4
3
5
