Schließen Sie das Stromkabel (1) gemäß dem Schaltplan,
siehe Abschnitt Anschluss/Schaltplan, Seite 8 an die
Klemme (2) an, siehe Abb. 8, Seite 5.

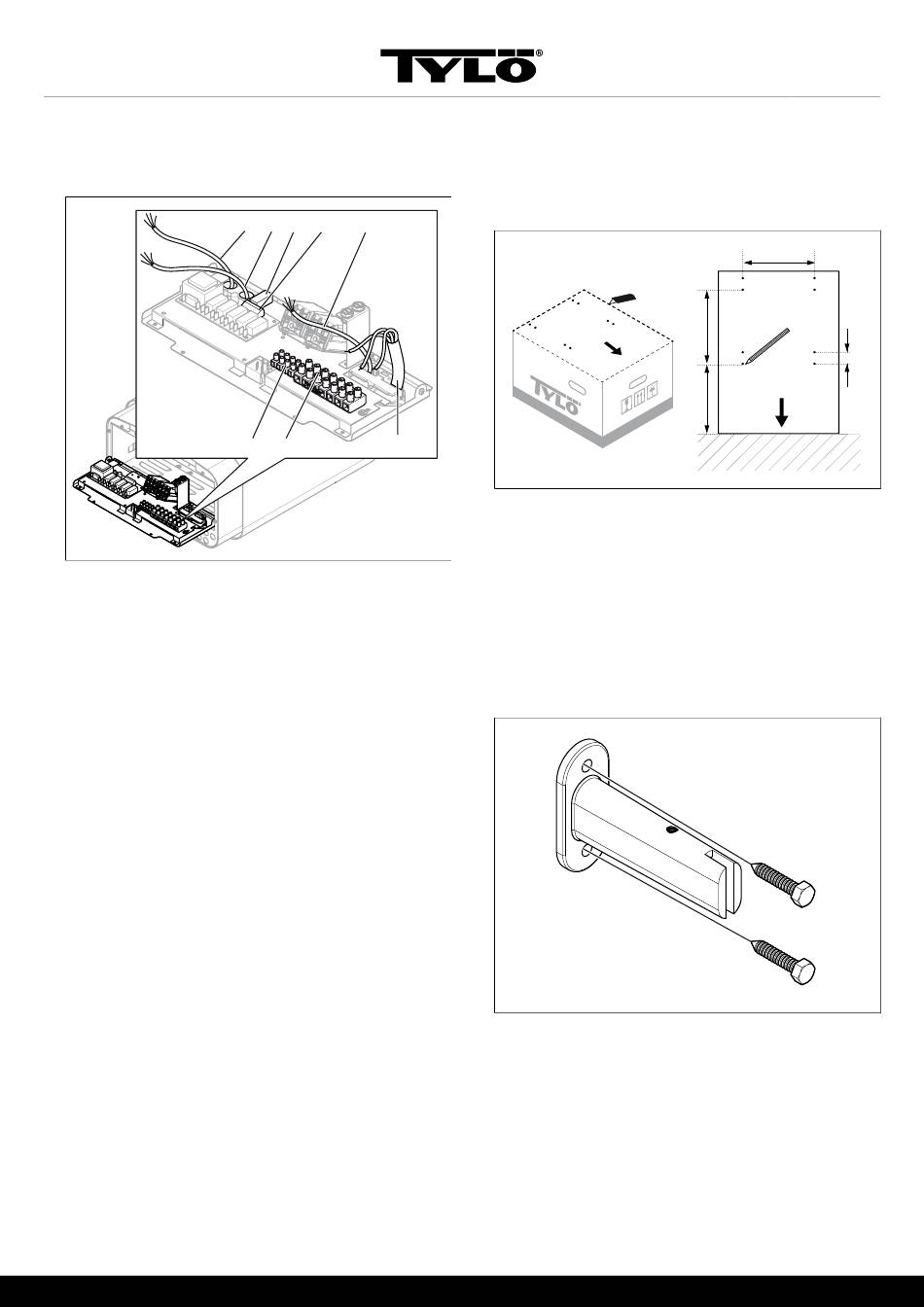

Abb. 8: Platine
1. Stromkabel
2.
Klemme zum Anschluss des Stromkabels
3. Kabel der Steuerung
4. Kabel zum Anschluss der Steuerung
5. Kabel des Sensors
6. Klemme zum Anschluss von Steuerung und Sensor
7. Eventuelles Beleuchtungskabel
8. Klemme zum evtl. Anschluss der Beleuchtung
4. Schließen Sie das Kabel der Steuer(3) gemäß dem Schalt-
plan, siehe Abschnitt Anschluss/Schaltplan, Seite 8 an
die Klemmen (4) und (6) an, siehe Abb. 8, Seite 5.
5. Schließen Sie Kabel des Sensors (5) gemäß dem Schaltplan,
siehe Abschnitt Anschluss/Schaltplan, Seite 8 an die
Klemme (6) an, siehe Abschnitt Anschluss/Schaltplan, Seite
8 .
6. Schließen Sie eventuell das Kabel für die Beleuchtung (7) sie-
he Abb. 8, Seite 5 gemäß dem Schaltplan Abb. 16, Seite
8 an die Klemme (8) an.
7. Schließen Sie die Abdeckung und drehen Sie die Schrauben
ein, siehe Abb. 7, Seite 4.
5 3 6 4 7
8 2 1
8. Verwenden Sie die Bohrschablone, um die Position des Ofens
zu markieren, siehe Abb. 9, Seite 5. So ist sichergestellt,
dass sich der Ofen 150 mm über dem Boden befindet. (Die-
ser Schritt entfällt, wenn der Saunaofen auf dem Boden steht.
Siehe besondere Anleitung für Ofenfüße [optional].)
Abb. 9: Bohrschablone
1. 298 mm
2. 308 mm
3. 340 mm
4. 48 mm
9. Die vier Halterungen an der Wand befestigen, entsprechend
den mit der Bohrschablone angebrachten Markierungen. Mon-
tieren Sie die beiden unteren Halterungen mit dem Siche-
rungsschraubenloch nach unten, damit es verdeckt wird. Nur
die beiden oberen müssen mit Sicherungsschrauben gesi-
chert werden, siehe Abb. 10, Seite 5.
Abb. 10: Halterung mit Schrauben
1
2
4
3
5
