Tylo SENSE PLUS Installation Manual page 56

6

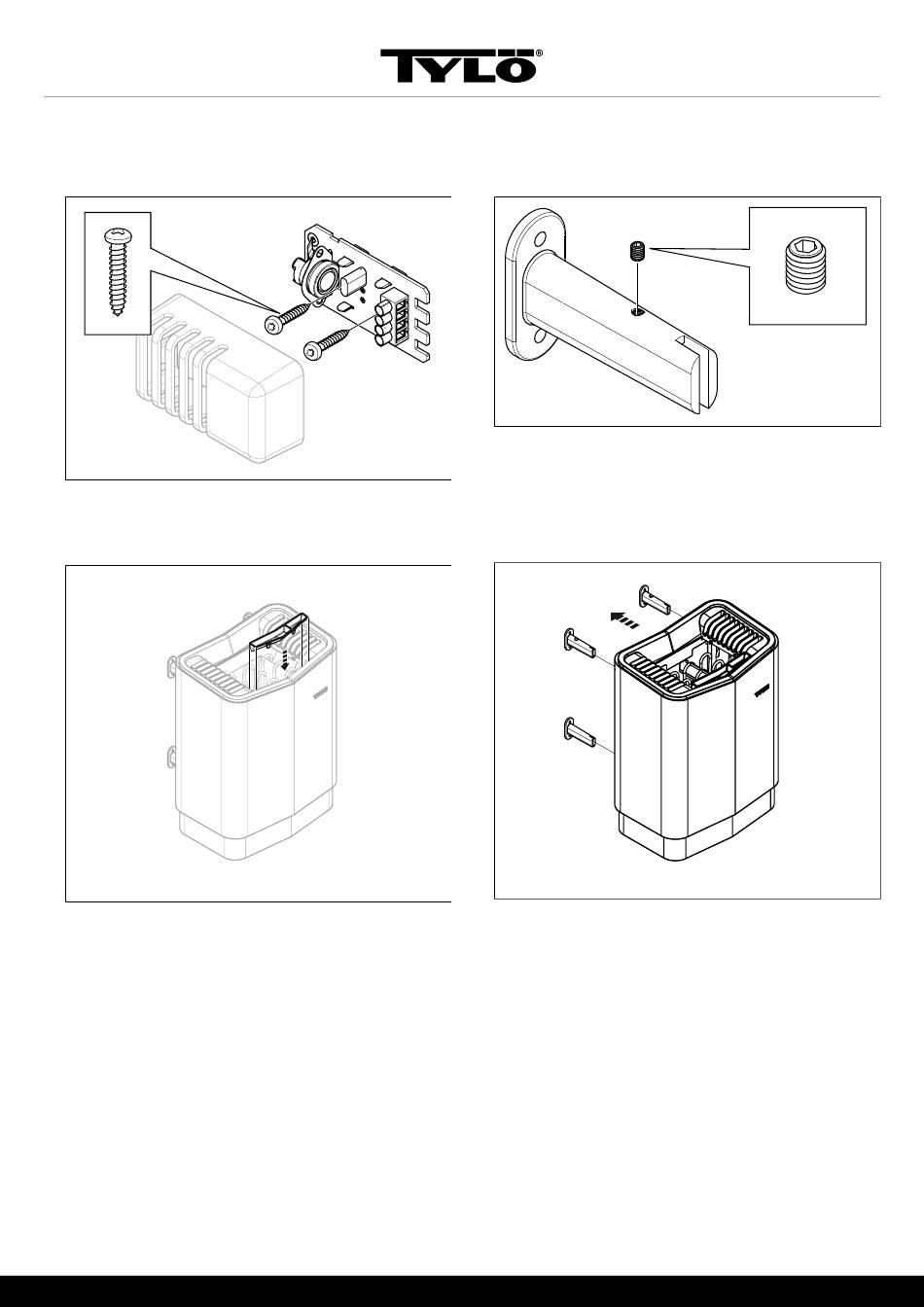

10. Befestigen Sie den Sensor an der Wand, siehe Abb. 11, Seite
6. Ziehen Sie die Schrauben vorsichtig an, damit die Pla-
tine nicht beschädigt wird.
Abb. 11: Montage des Sensors
11. Montieren Sie Kräuterschale/Luftbefeuchter, siehe Abb. 12,
Seite 6.
Abb. 12: Montage von Duftbehälter/Luftbefeuchter
12. Setzen Sie die Sicherungsschrauben (M5x6 mm) in die
Schraubenlöcher der Halterungen ein, sieheAbb. 13, Seite
6.
Abb. 13: Einsetzen der Sicherungsschraube in das Schrau-
benloch
13. Schieben Sie den Ofen gerade zur Wand hin auf die Halterun-
gen, siehe Abb. 14, Seite 6. Evtl. müssen die Schrauben
der Halterungen etwas gelockert werden. Ziehen Sie diese
wieder an, wenn der Ofen angebracht ist.
Abb. 14: Aufschieben des Ofens
