Tylo SENSE PLUS Installation Manual page 31

Raccorder le câble électrique (1) au rack (2) (voir Fig 8, page
5) selon schéma de raccordement (voir Le paragraphe
Schéma de raccordement, page 7).

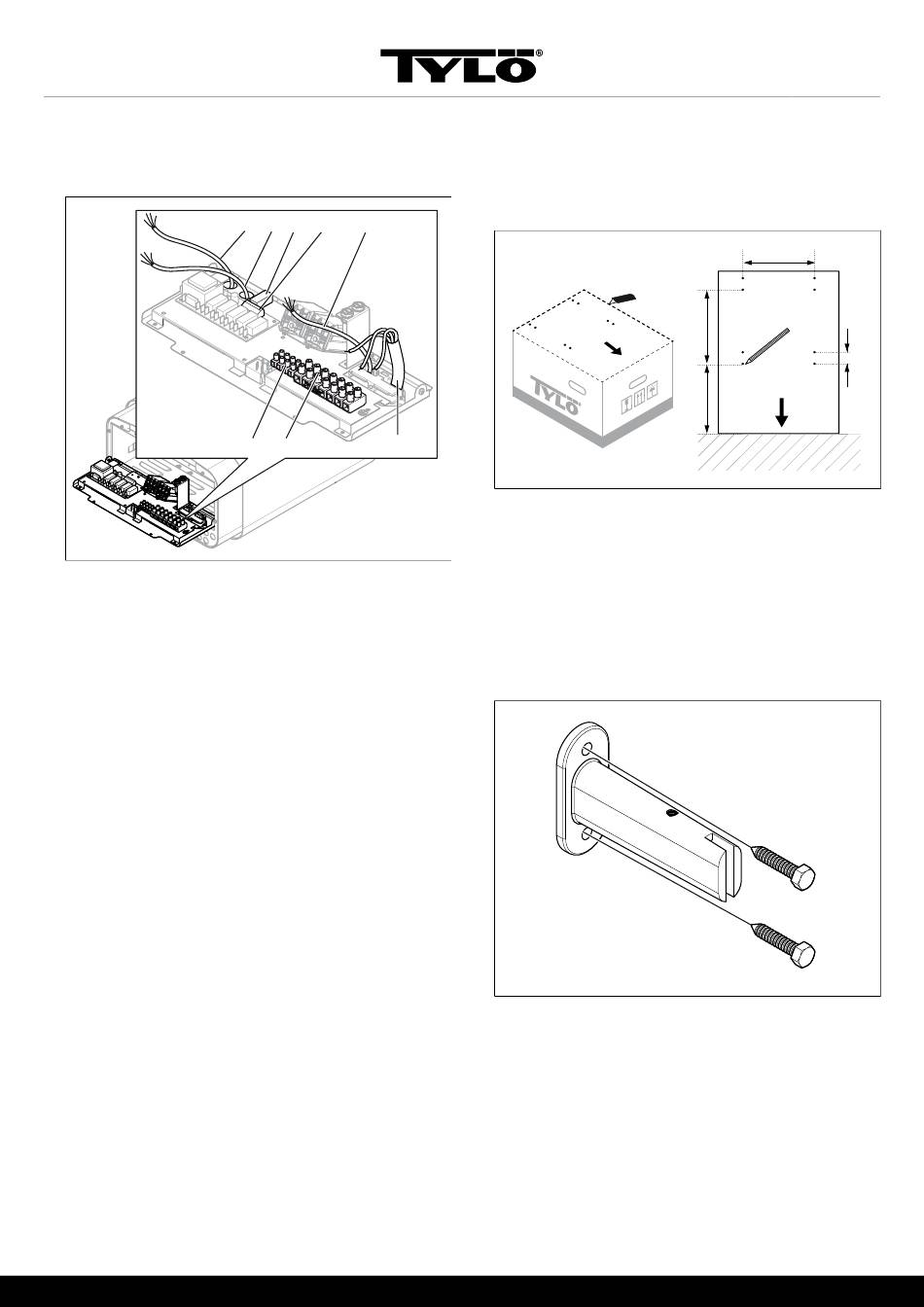

Fig 8: Carte électronique
1. Câble électrique
2.
Rack pour le raccordement du câble électrique
3. Câble du panneau de commande
4. Rack pour le raccordement du panneau de commande
5. Câble du capteur
6. Rack pour le raccordement du panneau de commande
et du capteur
7. Câble d'éclairage éventuel
8. Rack pour le raccordement éventuel d'un éclairage
4. Raccorder le câble du panneau de commande (3) aux racks
(4 et 6) (cf. Fig 8, page 5) en suivant le schéma de rac-
cordement (cf. Le paragraphe Schéma de raccordement,
page 7).
5. Raccorder le câble du capteur (5) au rack (6) (cf. Le para-
graphe Schéma de raccordement, page 7) en suivant le
schéma de raccordement (cf. Le paragraphe Schéma de rac-
cordement, page 7).
6. Raccorder le cas échéant le câble de l'éclairage (7) voir Fig
8, page 5 au rack (8) en suivant le schéma de raccorde-
mentFig 16, page 7.
7. Fermer le volet et serrer les vis (voir Fig 7, page 4).
5 3 6 4 7
8 2 1
8. Utiliser le gabarit de perçage pour marquer l'endroit où sera
monté le poêle voir Fig 9, page 5. Le gabarit de perçage
place le poêle à 150 mm du sol. Cette étape n'est pas appli-
cable si le poêle doit être posé au sol. Voir les instructions sé-
parées concernant les pieds du poêle (option).
Fig 9: Gabarit de perçage
1. 298 mm
2. 308 mm
3. 340 mm
4. 48 mm
9. Fixer les quatre supports au mur en suivant les marques.
Monter les deux supports inférieurs en orientant vers le bas le
logement de la vis, pour le dissimuler. Seuls les deux supports
supérieurs doivent être fixés par vissage (cf. Fig 10, page
5).
Fig 10: Support à vis
1
2
4
3
5
