Installation; Installation Du Poêle De Sauna - Tylo SENSE PLUS Installation Manual

4
1
3

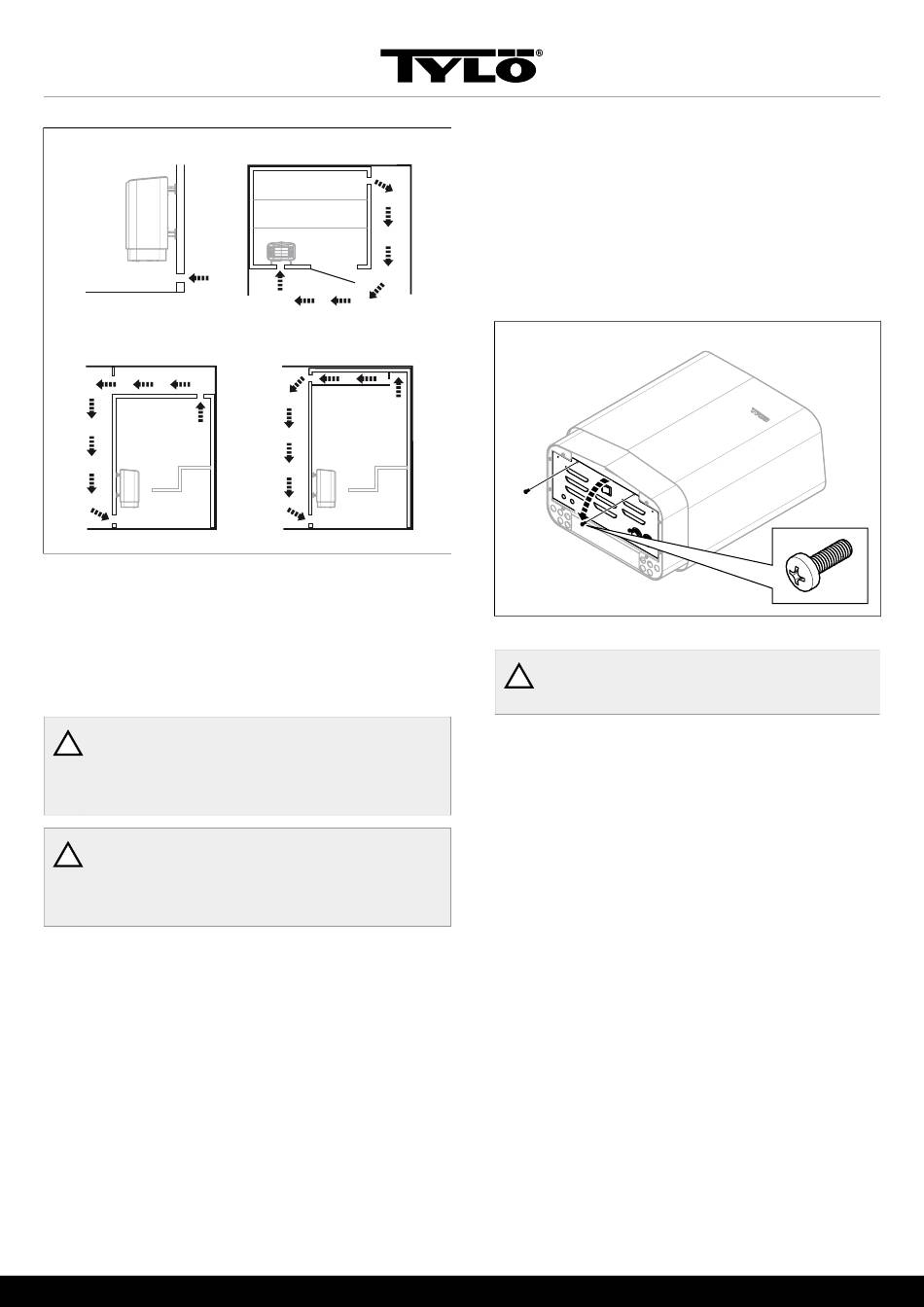

Fig 6: Emplacement des bouches d'entrée et de sortie d'air
1. Emplacement de la bouche d'entrée d'air.
2. Installation de la bouche de sortie d'air en traversée murale.
3. Installation de la bouche de sortie d'air en traversée d'un
espace vide.
4. Installation de la bouche de sortie d'air avec conduit
Emplacement de la bouche de sortie d'air
DANGER ! La bouche de sortie d'air ne doit jamais
!
déboucher à l'air libre. Cela pourrait provoquer l'in-
version du sens de circulation de l'air d'aération et
compromettre la protection thermique du poêle.
DANGER ! L'espace vide surmontant le plafond
!
de la cabine ne doit pas être clos, mais doit au mi-
nimum comporter un trou d'aération, placé sur la
même paroi que la porte du sauna.
Emplacement de la bouche de sortie d'air :
• avec une distance maximale par rapport à la bouche d'entrée
d'air, par exemple en diagonale (cf. Fig 6, page 4).
• en hauteur sur la cloison, ou au plafond (cf. Fig 6, page
4).
• de sorte que l'air débouche dans l'espace sur lequel donnent
la porte et la bouche d'entrée d'air.
Les bouches de sortie et d'entrée d'air doivent avoir la même sec-
tion.
Veiller à ce que la bouche de sortie d'air soit ouverte.
L'installation d'une ventilation mécanique est déconseillée, un
mauvais échange d'air pouvant affecter la protection thermique
du poêle.

INSTALLATION

2
Installation du poêle de sauna
Les préparatifs de l'installation sont plus simples si le poêle doit
être placé bas.
Pour installer le poêle :
1. Poser le poêle au sol, face antérieure vers le haut.
2. Desserrer les vis et ouvrir le volet (voir Fig 7, page 4).
4
Fig 7: Ouverture/fermeture du volet
3.
Utiliser un câble standard (norme FK ou EKK) homologué
pour installation fixe.
Le cas échéant, les fils électriques simples (FK) seront proté-
gés du poêle par des gaines (PV).
AVERTISSEMENT ! Veiller à raccorder le poêle à
!
la bonne tension principale/tension de phase.
