ПЕРЕД УСТАНОВКОЙ
Компоненты
Убедитесь, что в упаковку включено следующее:
2
3
1
8
7

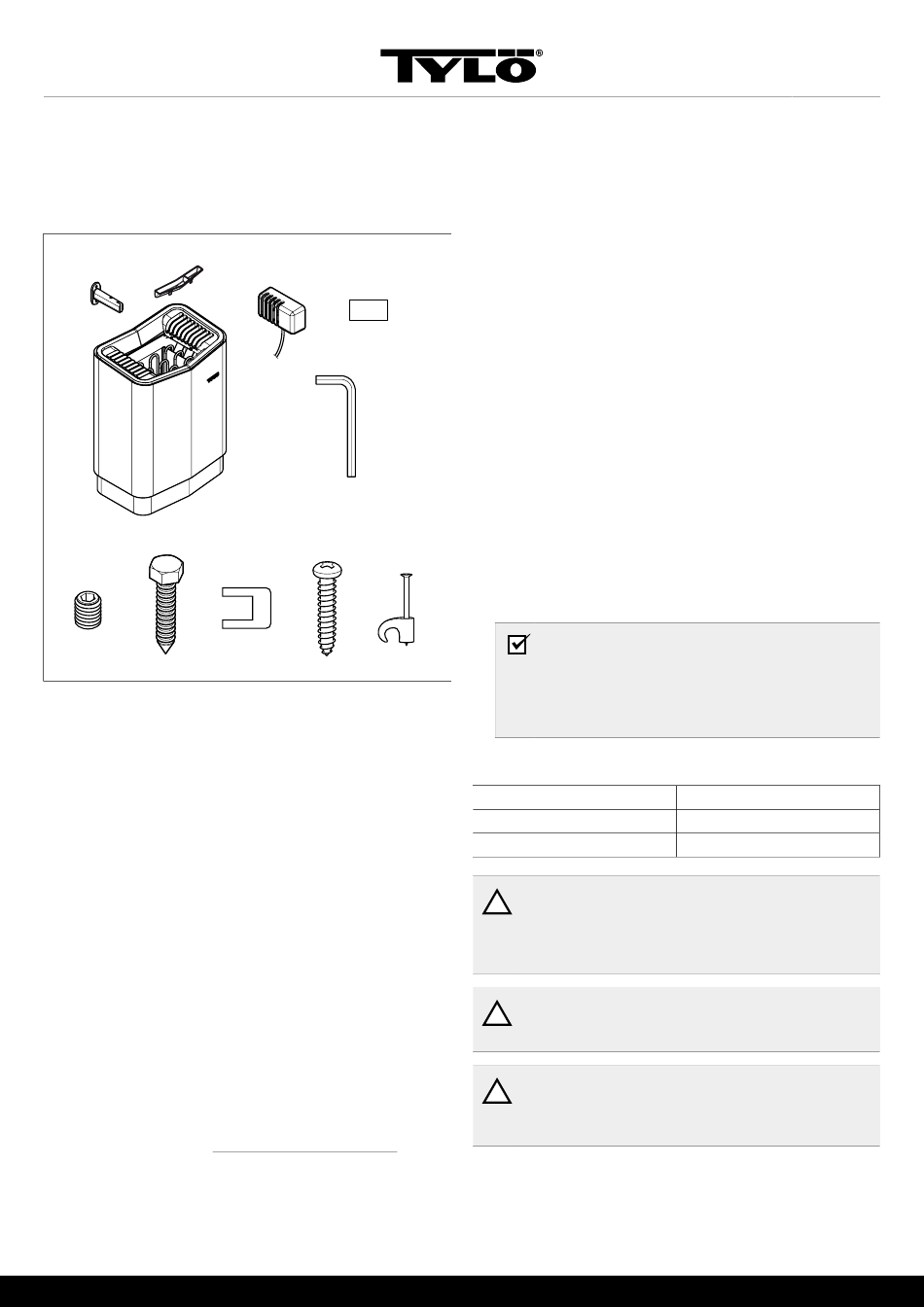

Рисунок 1: Компоненты каменки
1. Каменка
2. Чаша для трав/увлажнитель воздуха
3. Кронштейн x 4 шт.
4. Датчик/температурная защита C-P, кабель длиной 4
м
5. Предупреждающая этикетка на десяти языках
6. Шестигранный ключ 3 мм
7. Зажимной винт M5x6 х 2 шт.
8. Винт для кронштейна x 8 шт.
9. Скоба x 3 шт.
10. Винт RXS/A2 PHIL B6х25 x 2 шт.
11. Клипса TC (5-7) x 10 шт.
При отсутствии какой-либо детали свяжитесь с продавцом.
Панели управления, совместимые с Sense Plus: CC10, CC50,
CC300, EC50 и h1.
Панель управления CC10 поставляется с Sense MPE.
Кабель между устройством и панелью управления должен
быть следующего типа: защищенный кабель (LiYCY 8X0, 25
мм²).
Требования к установке
Подробные инструкции по строительству сауны/вентиляции и
пр.: перейдите по ссылке http://www.tylö.se/byggabastu и ска-
чайте документ: "Как построить сауну.pdf".
4
5
6
10
11
9
Для безопасной эксплуатации устройства убедитесь в соблю-
дении следующих требований:
• Парилка должна соответствовать требованиям к высоте и
размерам согласно: инструкции "Как построить сауну.pdf".
• Парилка должна соответствовать требованиям к изоляции
и материалам согласно: инструкции "Как построить сау-
ну.pdf".
• Кабель (EKK) или канал для подключения устройства про-
водится снаружи теплоизоляции.
• Кабельные соединения должны быть выполнены правиль-
но (см. Раздел Подключение/Схема соединений, страни-
ца 8).
• Номинальное значение предохранителя (A) и размер
кабеля питания (мм²) должны соответствовать размеру
устройства (см. Раздел Подключение/Схема соедине-
ний, страница 8).
• Вентиляция сауны должна быть выполнена в соответ-
ствии с указаниями данной инструкции (см. Раздел Уста-
новка впускного клапана, страница 3, Раздел Уста-
новка выпускного клапана, страница 3).
• Размещение каменки, панели управления и датчика долж-
ны соответствовать инструкциям данного руководства.
• Мощность устройства (кВт) должна быть адаптирована к
объему сауны (м³) (см. Таблица 1, страница 1). Мини-
мальный объём не должен быть ниже указанного, а макси-
мальный объём – выше указанного.
ВНИМАНИЕ! Каменная кладка без теплоизо-
ляции увеличивает время нагрева. Каждый ква-
дратный метр оштукатуренной поверхности
стены или потолка соответствует увеличе-
нию объема сауны на 1,2–2 м³.
Таблица 1: Мощность и объем сауны
Мощность, кВт
6,6
8
ВНИМАНИЕ! Неправильная вентиляция или не-
!
надлежащее размещение устройства при опре-
делённых обстоятельствах может привести к
сухой дистилляции с риском возгорания!
ВНИМАНИЕ! Недостаточная изоляция сауны
!
может стать причиной пожара!
ВНИМАНИЕ! Использование неподходящих ма-
!
териалов в сауне, таких как ДСП, гипс и т.д.,
может стать причиной пожара!
Объем сауны мин / макс, м³
4-8
6-12
1
