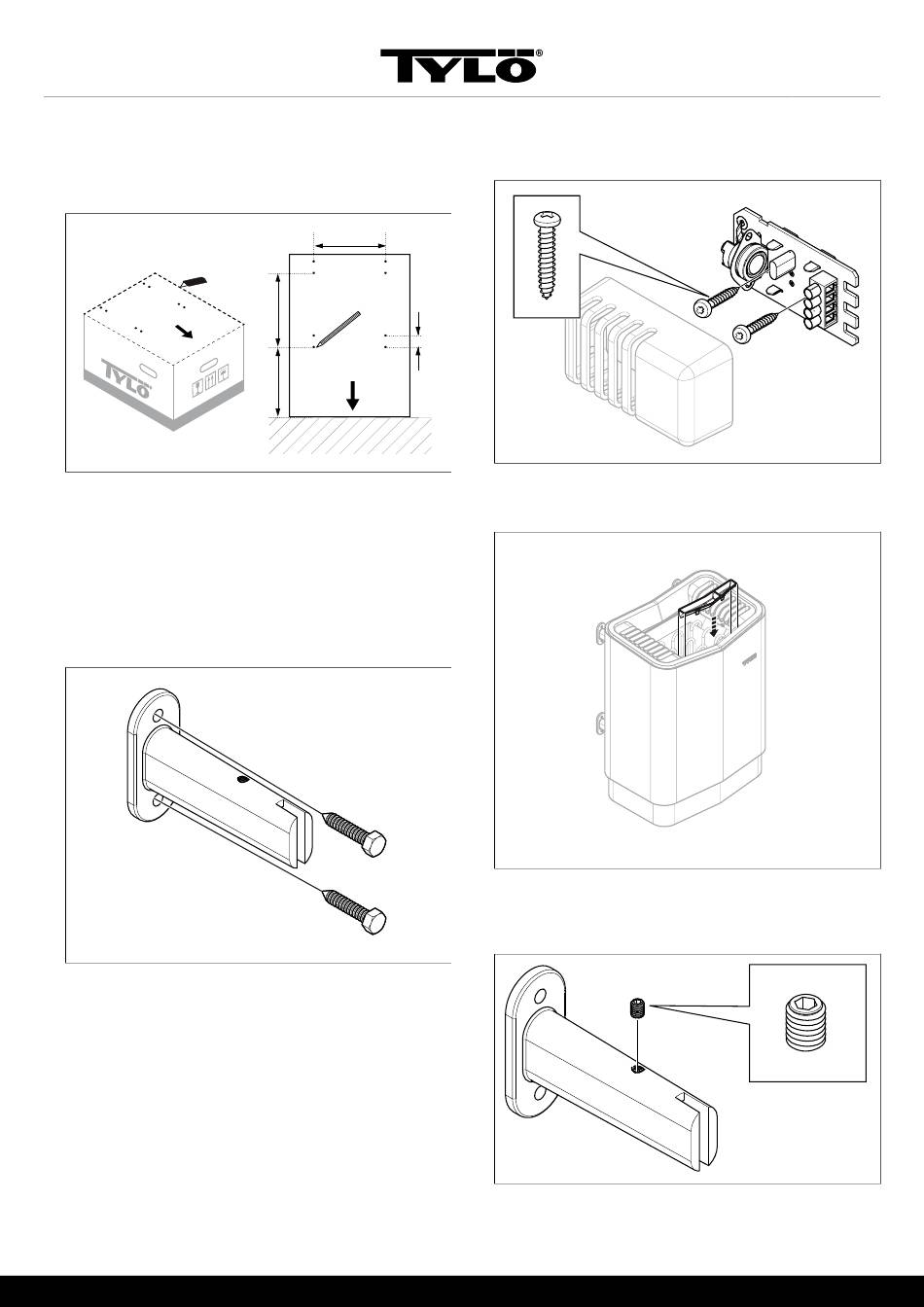

8. Använd borrmallen för att markera var aggregatet ska place-
ras se Fig 9, sidan 5. Borrmallen placerar aggregatet 150
mm från golv. (Detta steg utförs ej om aggregatet skall vara
golvstående. Se separat anvisning för aggregatfötter (tillval).)
Fig 9: Borrmall
1. 298 mm
2. 308 mm
3. 340 mm
4. 48 mm
9. Montera de fyra konsolerna på väggen enligt markeringar-
na efter borrmallen. Montera de två nedre konsolerna med
låsskruvhålet nedåt så att detta döljs. Endast de två övre be-
höver låsas med låsskruven (se Fig 10, sidan 5).
Fig 10: Konsol med skruvar
1
2
4
3
10. Montera sensorn på väggen se Fig 11, sidan 5. Dra skru-
varna försiktigt så att kretskortet ej går sönder.
Fig 11: Montering sensorn
11. Montera örtskål/luftfuktare (se Fig 12, sidan 5).
Fig 12: Montering av doftbehållare/luftfuktare
12. Placera låsskruvarna (M5x6 mm) i skruvhålen på konsolerna
(se Fig 13, sidan 5).
Fig 13: Placera låsskruven i skruvhålet
