Инструменты Для Установки; План Установки - Tylo SENSE PLUS Installation Manual

2
ВНИМАНИЕ! Подключение устройства осуще-
!
ствляется квалифицированным электриком
в соответствии с действующими правилами
безопасности!
Инструменты для установки
Для установки/подключения потребуются следующие инстру-
менты/материалы:
• уровень,
• раздвижной гаечный ключ,
• дрель,
• отвертки.
План установки
Прежде чем начать установку каменки, нужно:
• Спланировать место размещения каменки (см. Раздел
Размещение устройства – нормальная установка, стра-
ница 2).
• Спланировать размещение панели управления (см. при-
лагаемые инструкции для допустимого размещения пане-
ли управления).
• Спланировать размещение датчика (см. Рисунок 3, стра-
ница 2 а также Рисунок 5, страница 3).
• Разместить впускной клапан (см. Раздел Установка
впускного клапана, страница 3).
• Разместить вытяжной клапан (см. Раздел Установка вы-
пускного клапана, страница 3).
1

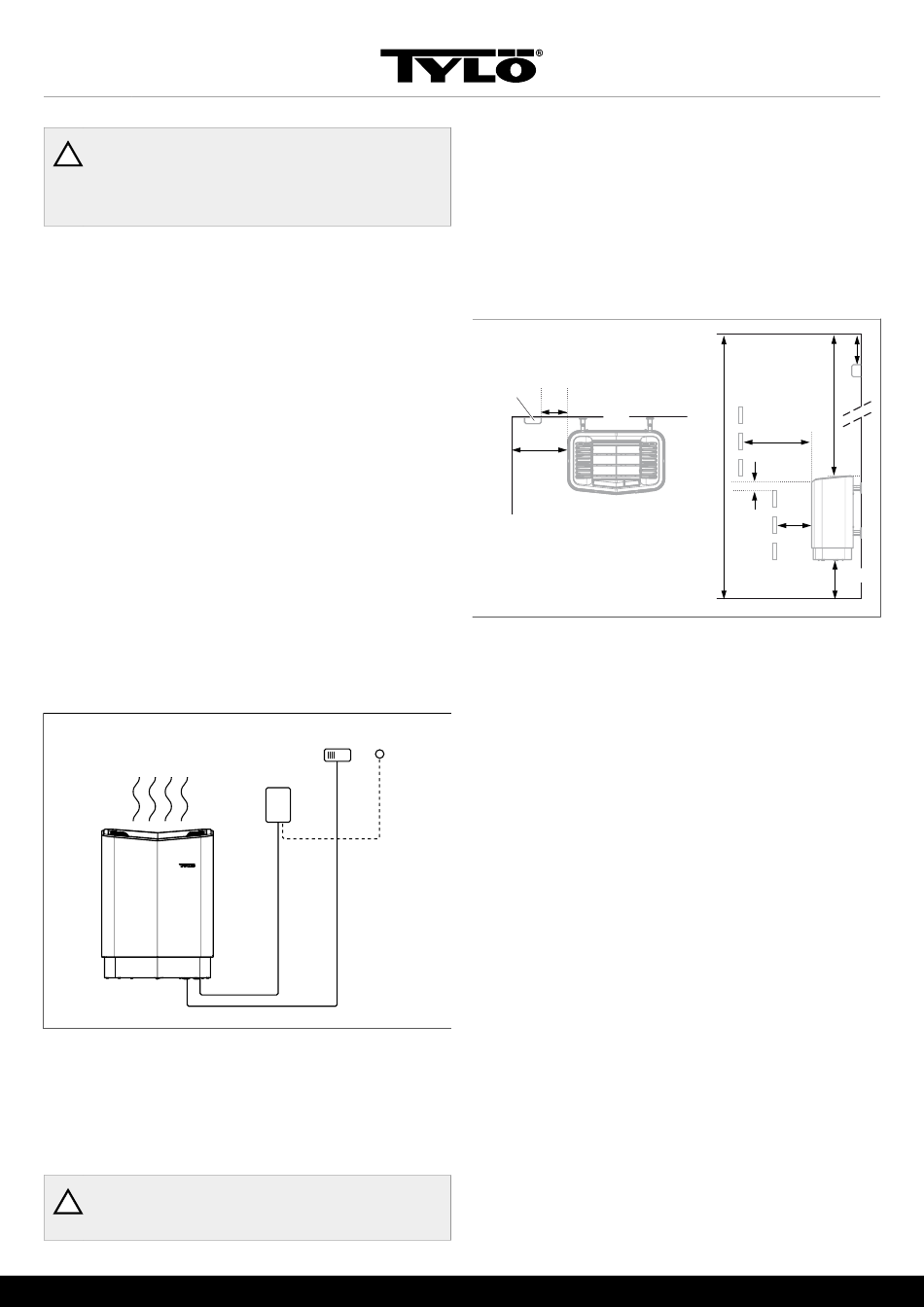

Рисунок 2: Обзор схемы установки
1. Каменка
2. Панель управления
3.
Датчик
4. Внешний выключатель ВКЛ/ВЫКЛ (дополнительный)
Размещение устройства – нормальная установка
ВНИМАНИЕ! В парильне допускается установ-
!
ка только одной каменки.
3
4
2
Каменка устанавливается:
• • У той же стены что и дверь (только в исключительном
случае у боковой стены, но тогда как можно ближе к двер-
ному проему). Возможно размещение каменки в нише (см.
Рисунок 5, страница 3).
• на безопасном расстоянии от пола, боковых стен и инте-
рьера (см. Рисунок 3, страница 2).
Установить датчик, как показано на рисунке (см. Рисунок 3,
страница 2).
3
2
1
Рисунок 3: Размещение каменки – нормальная установка
1.
Минимальное расстояние до боковой стены: 110 мм
2. Размещение датчика: 200 мм от устройства
3. Датчик
4. Размещение датчика: 40 мм от потолка, независимо
от высоты потолка
5. Минимальное расстояние до потолка: 1030 мм
6. Минимальное расстояние до элементов интерьера:
100 мм
7. Минимальная высота потолка: 1900 мм
8. Минимальное расстояние: 20 мм
9. Минимальное расстояние до элементов интерьера:
30 мм
10. Расстояние до пола: 100-270 мм (с ножками: 100 мм)
Если стена, на которой будет установлен датчик, изготовлена
из материала с хорошими теплоизолирующими свойствами
(например, из бетона, кирпича и т.д.), или если стена выпол-
нена из закаленного стекла, датчик может быть установлен
непосредственно над устройством (по центральной линии
устройства с видом спереди и сбоку), см. Рисунок 4, страни-
ца 3).
4
5
6
7
9
8
10
