Подключите провод (1) к соединению (2) (см. Рисунок 8,
страница 5) согласно схеме соединений (см. Раздел
Подключение/Схема соединений, страница 8).

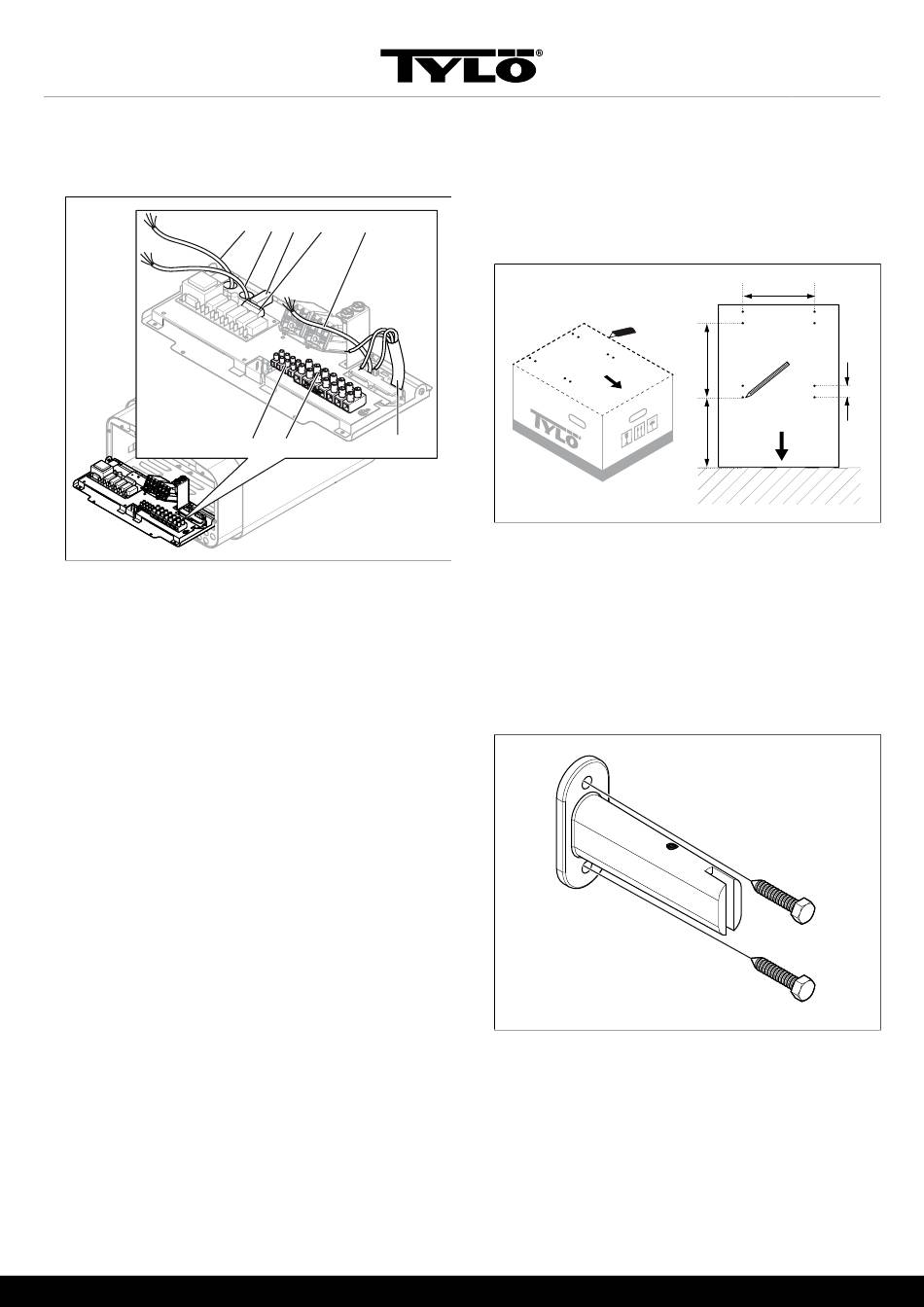

Рисунок 8: Монтажная плата
1. Провод
2.
Клеммное соединение для подключения проводов
3. Провод панели управления
4. Клеммное соединение для подключения панели
управления
5. Кабель датчика
6. Клеммное соединение для подключения панели
управления и датчика
7. Клеммное соединение для подключения системы
освещения
8. Клеммное соединение для подключения системы
освещения
4. Подключите провод (3) к клеммному соединению (4 и 6)
(см. Рисунок 8, страница 5) согласно схеме соедине-
ний (см. Раздел Подключение/Схема соединений, стра-
ница 8).
5. Подключите провод (5) к клеммному соединению (6 (см.
Раздел Подключение/Схема соединений, страница
8) согласно схеме соединений (см. Раздел Подключе-
ние/Схема соединений, страница 8).
6. Подключите провод к соединению (7) см. Рисунок 8, стра-
ница 5 к клеммнику (8) согласно схеме соединенийРи-
сунок 16, страница 8.
7. Закройте крышку и закрутите винты (см. Рисунок 7, стра-
ница 4).
5 3 6 4 7
8 2 1
8. Используйте шаблон для сверления, чтобы отметить, где
должно быть расположено устройство см. Рисунок 9,
страница 5). При помощи шаблона для сверления от-
метьте расположение устройства на расстоянии 150 мм от
пола. (Этот этап не выполняется, если устройство будет
устанавливаться на полу. См. отдельные инструкции для
установки ножек устройства (дополнительно).)
Рисунок 9: Шаблон для сверления
1. 298 мм
2. 308 мм
3. 340 мм
4. 48 мм
9. Прикрепите четыре кронштейна на стене в соответствии
с отметками для сверления. Прикрепите два нижних крон-
штейна с винтовыми отверстиями вниз так, чтобы они
скрылись. Только два верхних должны быть закрыты за-
жимным винтом (см. Рисунок 10, страница 5).
Рисунок 10: Кронштейн с винтами
1
2
4
3
5
