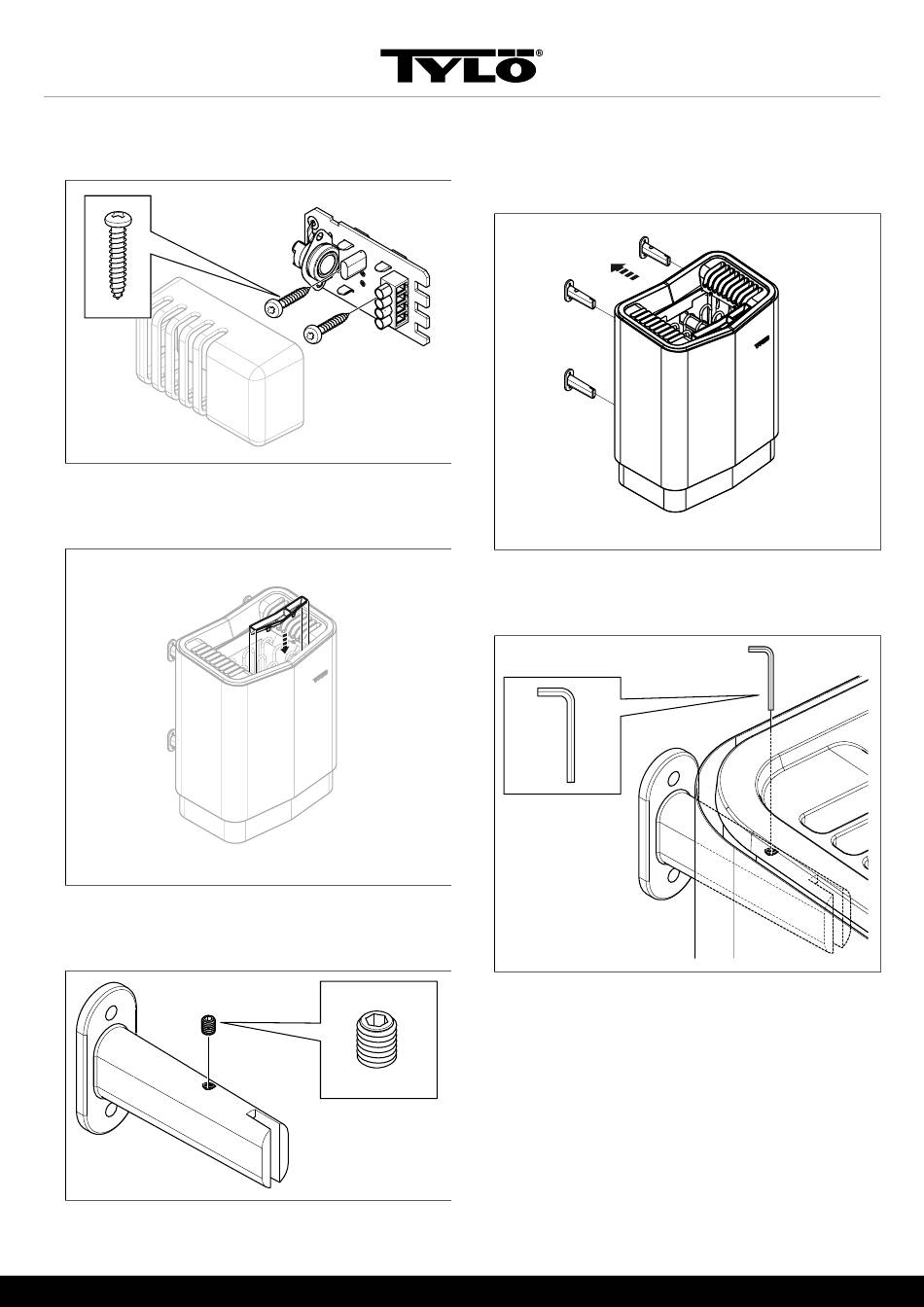

10. Installer le capteur au mur cf. Fig 11, page 6. Visser avec
précaution pour éviter d'abîmer la carte électronique.
Fig 11: Montage du capteur
11. Monter la coupelle à herbes/l'humidificateur (cf. Fig 12, page
6).
Fig 12: Montage de la du bac à parfum/de l'humidificateur
12. Loger les vis de fixation (M5x6 mm) dans les trous de vis des
supports (voir Fig 13, page 6).
Fig 13: Loger la vis de fixation dans le trou de vis
13. Fixer le poêle sur les supports en le poussant droit contre le
mur (voir Fig 14, page 6). Il peut s'avérer nécessaire de
desserrer un peu les vis des supports. Les resserrer une fois
le poêle en place.
Fig 14: Mise en place du poêle
14. Serrer les deux vis de fixation avec la clé six pans. (voir Fig
15, page 6).
Fig 15: Serrer la vis de fixation
Tensions/nombre de phases inhabituels
Pour le raccordement à des tensions ou d'un nombre de phases
ne figurant pas sur le schéma Fig 16, page 7, contacter le
service de maintenance Tylö.
