Narzędzia Do Instalacji; Planowanie Instalacji - Tylo SENSE PLUS Installation Manual

2
Narzędzia do instalacji
Do montażu / podłączenia potrzebne są następujące narzędzia /
materiały:
• poziomica,
• klucz nastawny,
• wiertarka,
• wkrętaki.

Planowanie instalacji

Przed rozpoczęciem montażu pieca do sauny należy:
• Zaplanować umiejscowienie pieca (patrz Sekcja o nazwie
Umiejscowienie pieca – montaż standardowy, Strona
2).
• Zaplanować umiejscowienie panelu sterowania (dozwolone
umiejscowienie panelu sterowania należy sprawdzić w załą-
czonej instrukcji obsługi).
• Zaplanować umiejscowienie czujnika (patrz Rysunek 3, Stro-
na 2 oraz Rysunek 5, Strona 3).
• Określić położenie wlotu powietrza (patrz Sekcja o nazwie
Umiejscowienie wlotu powietrza, Strona 3).
• Określić położenie wylotu powietrza (patrz Sekcja o nazwie
Umiejscowienie wylotu powietrza., Strona 3).
1

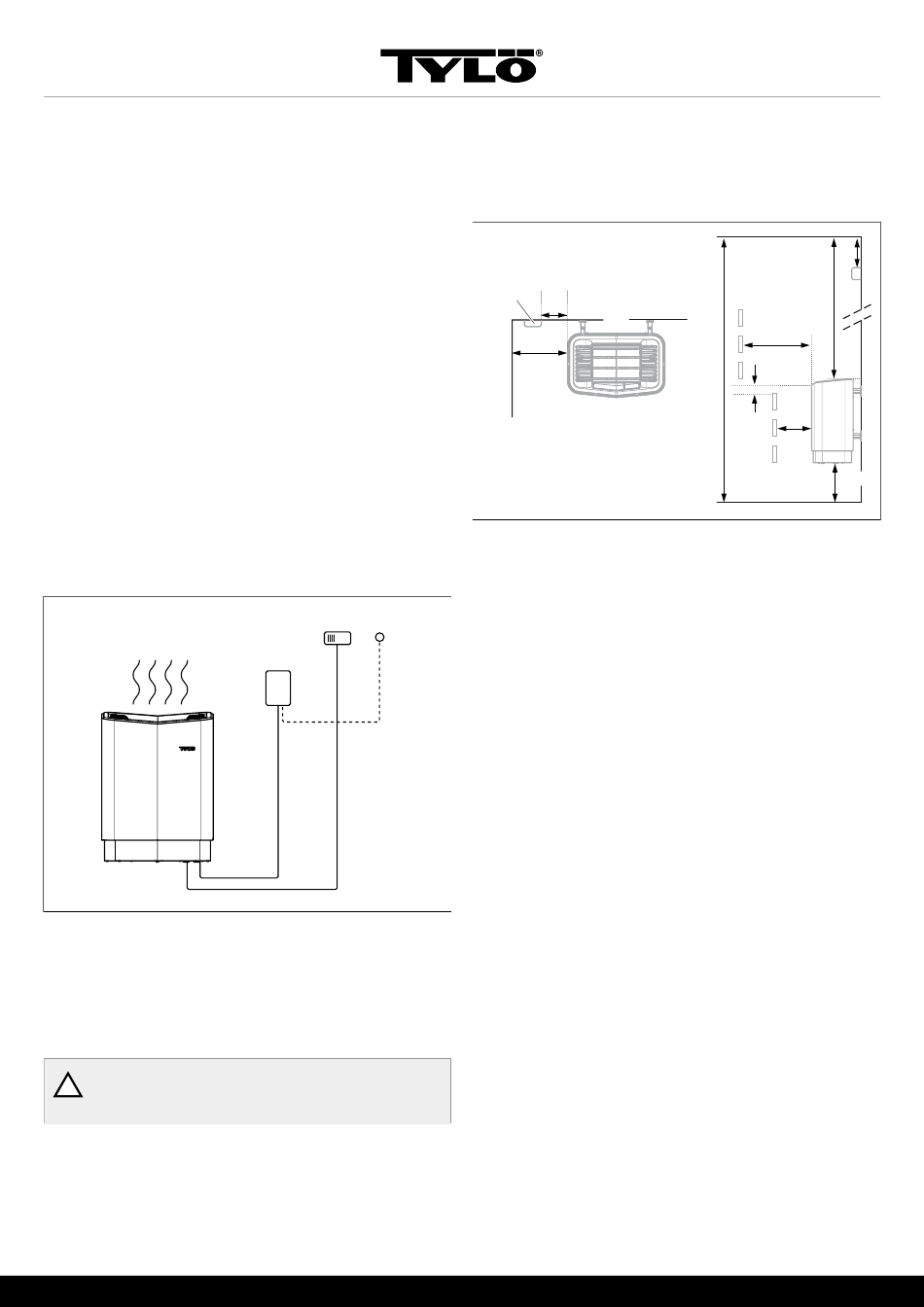

Rysunek 2: Schemat instalacji
1. Piec do sauny
2. Panel sterowania
3. Czujnik
4. Wyłącznik zewnętrzny wł./wył. (wyposażenie opcjonalne)
Umiejscowienie pieca – montaż standardowy
NIEBEZPIECZEŃSTWO! Instalowanie więcej niż jed-
!
nego pieca w tej samej kabinie jest niedozwolone.
Piec do sauny należy umieścić:
• Na tej samej ścianie, co drzwi (wyłącznie w wyjątkowych przy-
padkach na ścianie bocznej, lecz w bardzo niewielkiej odle-
głości od drzwi). Piec można również umieścić we wnęce (pa-
trz Rysunek 5, Strona 3).
3
4
2
• W bezpiecznej odległości od podłogi, ścian bocznych i ele-
mentów wyposażenia (patrz Rysunek 3, Strona 2).
Czujnik należy umieścić jak na rysunku (patrz Rysunek 3, Strona
2).
3
2
1
Rysunek 3: Umiejscowienie pieca do sauny – montaż standardo-
wy
1. Minimalny odstęp od ściany bocznej: 110 mm
2. Umiejscowienie czujnika: 200 mm od pieca
3. Czujnik
4. Umiejscowienie czujnika: 40 mm od sufitu, niezależnie od
jego wysokości
5. Minimalny odstęp od sufitu: 1030 mm
6. Minimalny odstęp od elementów wyposażenia: 100 mm
7. Minimalna wysokość sufitu: 1900 mm
8. Minimalny odstęp: 20 mm
9. Minimalny odstęp od elementów wyposażenia: 30 mm
10. Odstęp od podłogi: 100–270 mm, (z nogami: 100 mm)
Jeżeli ściana, na której ma być zainstalowany czujnik, wykona-
na jest z materiału o wysokich właściwościach termoizolacyjnych
(np. betonu, cegły itp.) lub ze szkła hartowanego, czujnik można
zainstalować bezpośrednio nad piecem (pośrodku pieca, patrząc
od przodu i z boku, patrz Rysunek 4, Strona 3).
4
5
6
7
9
8
10
