Schematic diagrams
PROGRAM SELECTOR LEDS
12/19

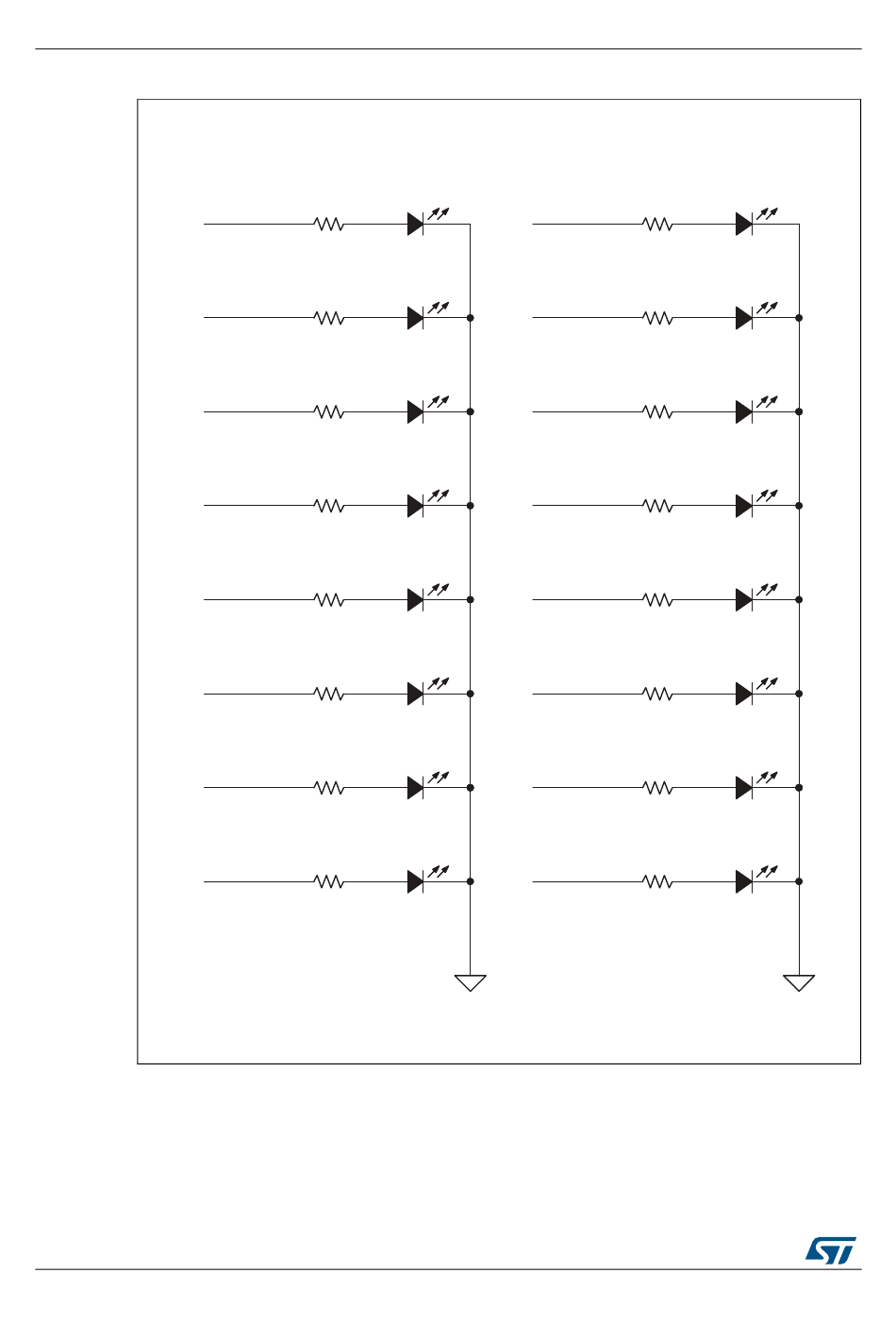

Figure 11. STEVAL-IME008V1 circuit schematic (11 of 16)
R14
PROG_LED0
68R 0402
R19
PROG_LED1
68R 0402
R23
PROG_LED2
68R 0402
R25
PROG_LED3
68R 0402
R27
PROG_LED4
68R 0402
R29
PROG_LED5
68R 0402
R31
PROG_LED6
68R 0402
R33
PROG_LED7
68R 0402
DocID026791 Rev 2
PROG 0
D6
PROG_LED8
YELLOW
PROG 1
D8
PROG_LED9
YELLOW
PROG 2
D10
PROG_LED10
YELLOW
PROG 3
D12
PROG_LED11
YELLOW
PROG 4
D14
PROG_LED12
YELLOW
PROG 5
D16
PROG_LED13
YELLOW
PROG 6
D18
PROG_LED14
YELLOW
PROG 7
D20
PROG_LED15
YELLOW
Kingbright KP-3216SYC
RS: 466-3942
LED 0805
STEVAL-IME008V1
PROG 8
R15
D7
68R 0402 YELLOW
PROG 9
R20
D9
68R 0402 YELLOW
PROG 10
R24
D11
68R 0402 YELLOW
PROG 11
R26
D13
68R 0402 YELLOW
PROG 12
R28
D15
68R 0402 YELLOW
PROG 13
R30
D17
68R 0402 YELLOW
PROG 14
R32
D19
68R 0402 YELLOW
PROG 15
R34
D21
68R 0402 YELLOW
