Verwenden Sie zum Verdichten mechanische Ver-
dichtungsgeräte. Die Verfüllung muss nach der
Achtung
Verdichtung eine Proktordichte von 98 bis 100 %
aufweisen.

5. Installieren der Ventilkammer

Folgen Sie den gleichen Anweisungen wie beim Einbau des
Schachts. Siehe Abschnitt 4. Installieren des
Absperrventile
Rückschlag-
ventile

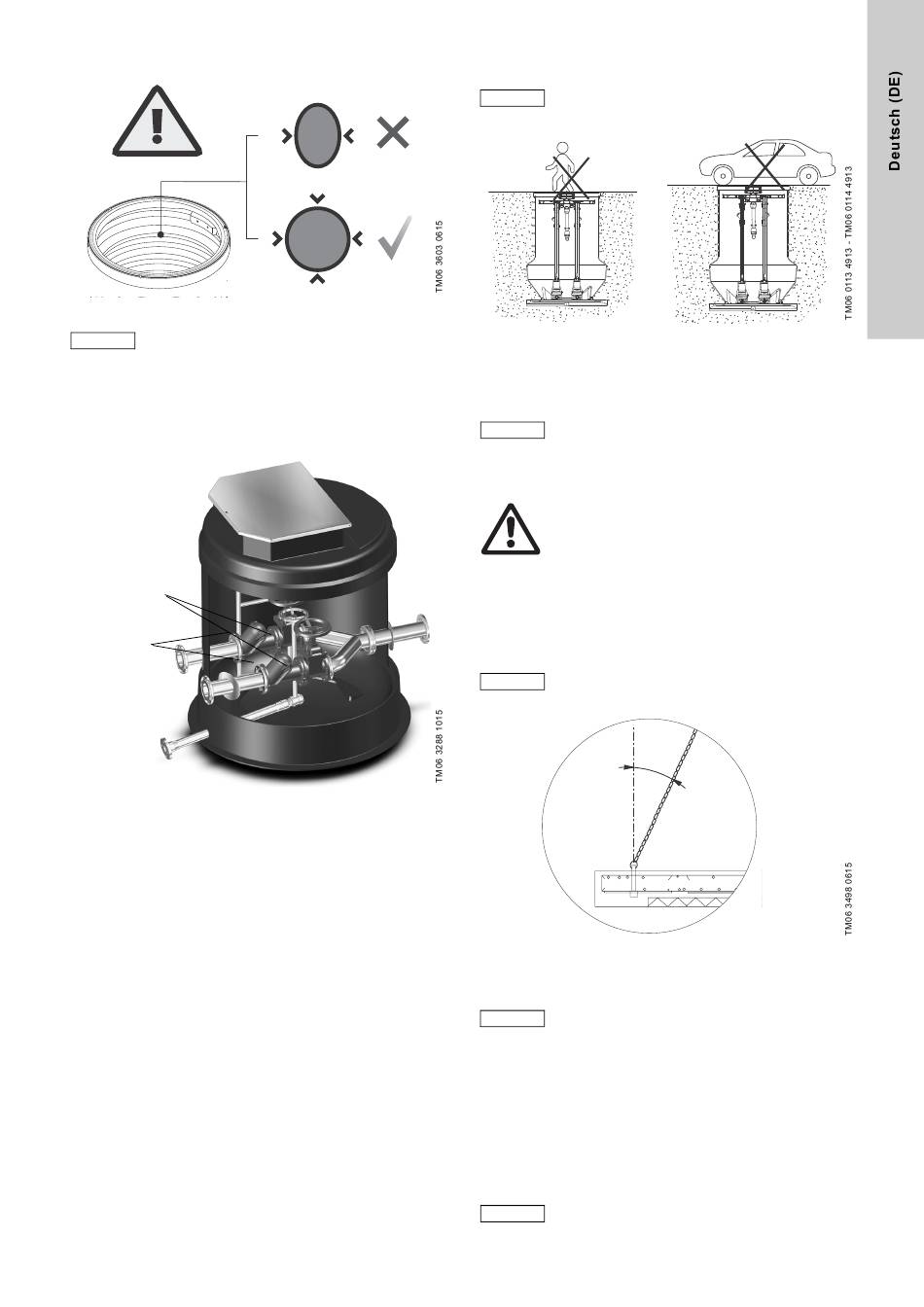

Abb. 11 Ventilkammer
5.1 Anschließen der Rohrleitungen
Verdichten Sie die Verfüllung um den Schacht bis zum unteren
Teil des Rohranschlusses, bevor Sie die Rohrleitungen anschlie-
ßen. Siehe Abb. 10.
Prüfen Sie vor dem Anschluss der Rohre Folgendes:
• Die Rohre und Dichtungen müssen sauber sein.
• Die Zulaufleitung muss mit dem Rohranschluss ordnungsge-
mäß ausgerichtet sein.

5.2 Installieren der Abdeckung

Achtung
Abb. 12 Dürfen nicht betreten oder befahren werden.
Die Abdeckungen bestehen standardmäßig aus glasfaserver-
stärktem Kunststoff und Aluminiumluken. Die Standardabdeckun-
gen sind vormontiert.
Hinweis
Produkts.
Ab PS.G.30 verfügt die Pumpstation sowohl über eine Wartungs-
als auch über eine Serviceluke.
Weitere Informationen finden Sie in dem Datenheft 98697625.
Das Datenheft ist online im Grundfos Product Center verfügbar.
5.2.1 Installieren einer Abdeckung, die befahren werden kann
Solche Abdeckungen sind für alle Schachtgößen optional verfüg-
bar. Die Abdeckung ist eine Betonplatte mit einer Stahlluke.
Achtung
Abb. 13 Max. Neigungswinkel
Achtung
Installieren einer Abdeckung mit Betonring
Gehen Sie beim Verdichten der Verfüllung sorgsam vor, um
Schäden an der Oberseite des Schachts zu vermeiden. Die Kör-
nungsgröße unter der Abdeckung und an der Schachtoberseite
muss zwischen 2 und 20 mm liegen.
Lassen Sie den Betonring in die vedichtete Verfüllung ab. Eine
Schwarzdecke kann auf dem Ring aufgebracht werden.
Hinweis
Die Abdeckungen dürfen, soweit nicht anders
angegeben, nicht betreten oder befahren werden.
Das Sicherheitsgitter ist bei Schachtdurchmes-
sern über 2 m geteilt.
Warnung
Um einen unbefugten Zugang zu verhindern,
muss der Pumpenschacht immer abgeschlossen
werden.
Beim Anheben beträgt der maximale Neigungs-
winkel für die Abdeckung 25 °.
25 °
Das Fundament und die Bettungsschicht für die
Abdeckung müssen so ausgelegt sein, dass die
Oberfläche die angegebene Last der Betonabde-
ckung tragen kann. Beachten Sie die örtlich gel-
tenden Vorschriften.
Der Schacht wird mit einer Manschette von 500
mm geliefert, die noch vor Ort auf die richtige
Länge zugeschnitten werden muss.
