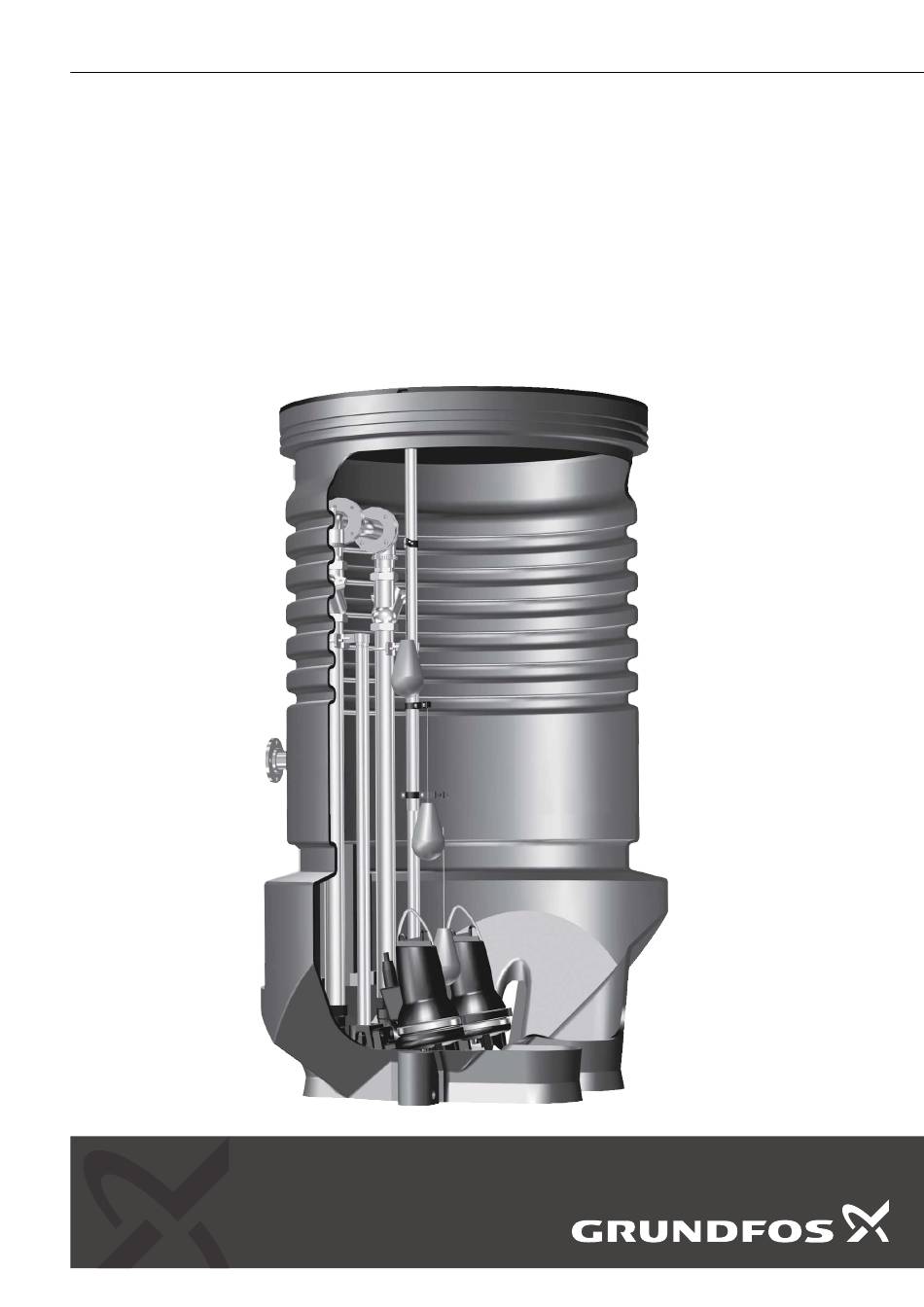

- Page 1 GRUNDFOS INSTRUCTIONS Pumping station systems PS.R.05-17 Installation and operating instructions...
- Page 3 Pumping station systems English (GB) Installation and operating instructions ............4 Čeština (CZ) Montážní...
-
Page 4: Table Of Contents
Regulátory hladiny ......30 montážních a instalačních pokynech k výrobkům Grundfos a v Zapínací a vypínací hladiny ....31 bezpečnostních a servisních pokynech. -
Page 5: Bezpečnostní Pokyny
2. Bezpečnostní pokyny Přístup k výrobkům NEBEZPEČÍ Přeprava výrobku Výbušné prostředí NEBEZPEČÍ Smrt nebo závažná újma na zdraví osob Nebezpečí rozdrcení ‐ Před prací s elektrickými nástroji se ujistěte, že jsou z Smrt nebo závažná újma na zdraví osob nádrže odčerpány výbušné plyny. ‐... -
Page 6: Představení Výrobku
Kontaminovaná čerpadla 3.2 Aplikace Čerpací stanice Grundfos se používají k jímání a čerpání drenážní, POZOR mírně znečištěné odpadní vody nebo splašků. Informace o každém Biologické nebezpečí jednotlivém čerpadle, regulátoru nebo snímači naleznete v Lehká nebo středně těžká újma na zdraví osob příslušném montážním a provozním návodu. -
Page 7: Identifikace
Pump cpl. AP50B Typ čerpadla Control System Level System Unilift APG Accessories U.K. Importer: Grundfos Pumps ltd., Grovebury Road Leighton Buzzard, Bedfordshire LU74TL DK-8850 Bjerringbro, Denmark DP/EF DP (0,6–1,5 kW), EF 9 11 13 DP (2,6 kW), SL1.50.65 a DP/SL Typový... - Page 8 Weight PE.110 D 110 mm (4") P.c. 1325 EU declaration of performance DN 40 pump connection U.K. Importer: Grundfos Pumps ltd., Grovebury Road Leighton Buzzard, Bedfordshire LU74TL Připojení čerpadla DN 50 22 0197 22 0197 22 0197 DK-8850 Bjerringbro, Denmark Typ instalace Připojení...
-
Page 9: Příjem Výrobku
4. Příjem výrobku 4.1 Přeprava výrobku Mějte na paměti, že odolnost nádrže proti nárazům je při přepravě a manipulaci za nízkých teplot nižší. Bezpečnostní opatření během přepravy • Nádrž přepravujte v horizontální poloze a pevně ji ukotvěte k nákladnímu automobilu. •... -
Page 10: Instalace Výrobku
5. Instalace výrobku 5.1.1 Základová vrstva • Pokud půda není dostatečně pevná, aby udržela celou 5.1 Příprava základu hmotnost nádrže, umístěte ji na základovou vrstvu. • Podkladní vrstva, na níž nádrž spočívá, není základová vrstva. POZOR Nebezpečí zřícení • Základová vrstva může být položena po provedení výkopu. Pro Lehká... -
Page 11: Instalace Nádrže
5.3 Instalace nádrže 5.5.1 Vyvrtání vtokového otvoru Tabulka níže uvádí, jaký kruhový vrták použít pro jednotlivé Než budete nádrž instalovat, ujistěte se, že základové a podkladní průměry. vrstvy odpovídají pokynům v 5.1 Příprava základu Probíhá-li instalace nádrže při teplotě nižší než 0 °C, Průměr po- Pila na otvory Tolerance vyřeza-... -
Page 12: Instalace Průchodky
Vrtání otvoru zvenčí 5.6 Instalace průchodky Má-li otvor průměr větší než 150 mm nebo má-li být proveden do 1. Složte průchodku a vložte ji do otvoru z vnější strany nádrže. výztužného žebra, vyvrtejte jej ve středu žebra. 2. Průchodku rozviňte tak, aby spočívala rovnoměrně na obvodu otvoru. -
Page 13: Prevence Vztlaku
(neplatí pro D 800 x 1000 and D 1200 x 1500). Požadavky na zajištění prevence vztlaku závisejí na geotechnických podmínkách místa instalace. Ty musí specifikovat stavební technik nebo dodavatel stavby a Grundfos nenese v tomto směru žádnou odpovědnost. Níže uvedené požadavky jsou pouze minimální... -
Page 14: Instalace Čerpadla (Čerpadel)
Zpětný ventil dimenzováno na hmotnost čerpadla a musí být schváleno a používáno podle místních předpisů. Žebřík Potrubí Řetězy dodávané společností Grundfos mají vyznačenu maximální nosnost a datum výroby. Vypouštěcí potrubí Nepřekračujte maximální dovolené zatížení. Vypouštěcí ventil Řetěz udržujte v souladu s místními předpisy. Minimálně... -
Page 15: Zapínací A Vypínací Hladiny
6.1 Zapínací a vypínací hladiny Užitný objem nádrže musí být natolik velký, aby počet zapnutí čerpadla nepřekročil maximální dovolenou hodnotu. Viz instalační a provozní návod čerpadla. 6.2 Instalace řídicí jednotky čerpadla Viz montážní a provozní návod řídicí jednotky čerpadla. Zkontrolujte, zda je řídicí jednotka čerpadla určena pro instalovaná... -
Page 16: Pneumatické Měřicí Zvony
Úraz elektrickým proudem Smrt nebo závažná újma na zdraví osob ‐ Před započetím práce na produktu vypněte napájecí napětí. ‐ Zajistěte, aby zdroj napájecího napětí nemohl být neúmyslně zapnut. Neinstalujte ovládací skříně Grundfos ani volný konec napájecího kabelu dovnitř čerpací stanice. -
Page 17: Zdvihnutí Závěsného Nebo Volně Stojícího Čerpadla
90° 90° 8.3 Zvedání čerpadla na automatické spojce Žebřík dodávaný společností Grundfos, servisní plošinu a Před zvednutím čerpadla zkontrolujte, zda jsou výstupní ventily jejich upevnění doporučujeme kontrolovat nejméně jednou uzavřené. ročně a hledat známky prasklin, koroze nebo jiné NEBEZPEČÍ nepravidelnosti. Dodržujte místní předpisy. -
Page 18: Oprava Zpětného Ventilu A Soustavy Potrubí
8.4 Oprava zpětného ventilu a soustavy potrubí POZOR Uzavřená tlaková soustava Lehká nebo středně těžká újma na zdraví osob ‐ Před demontáží soustavy uvolněte tlak vyčerpáním soustavy. NEBEZPEČÍ Úraz elektrickým proudem Smrt nebo závažná újma na zdraví osob ‐ Před započetím práce na produktu vypněte napájecí napětí. -
Page 19: Servisní Smlouva
8.6 Servisní smlouva Zákazník může se společností Grundfos uzavřít servisní smlouvu. 9. Likvidace výrobku Likvidace tohoto výrobku nebo jeho součástí musí být provedena v souladu se zásadami ochrany životního prostředí. 1. Likvidaci nechejte provést autorizovanou službou zabývající se sběrem odpadu. - Page 20 EC declaration of conformity GB: EU declaration of conformity CZ: Prohlášení o shodě EU We, Grundfos, declare under our sole responsibility that the My firma Grundfos prohlašujeme na svou plnou odpovědnost, že products PS.S (PS.R, PS.W), to which the declaration below výrobky PS.S (PS.R, PS.W), na které...
