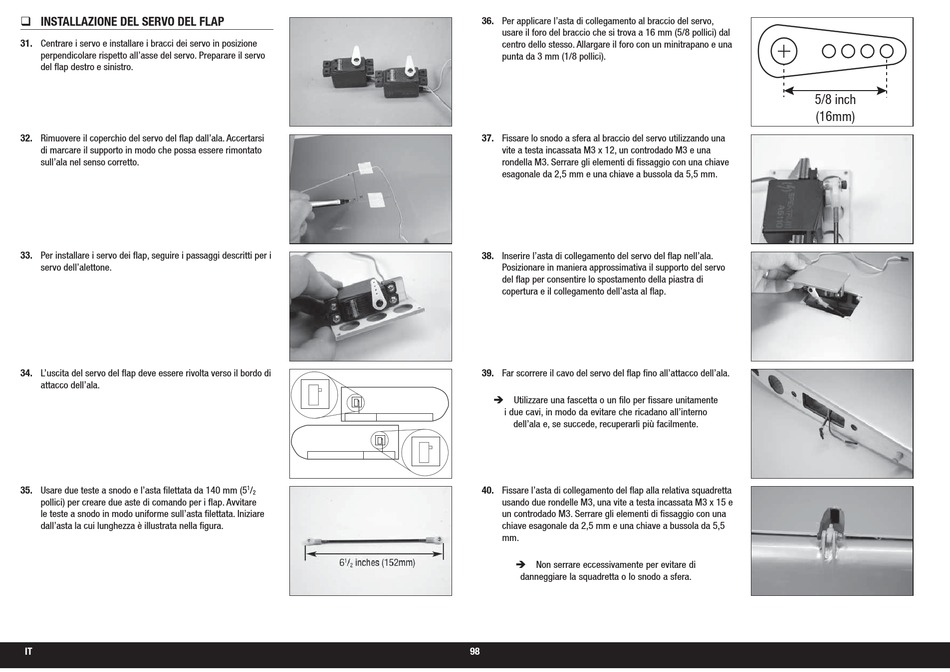

 INSTALLAZIONE DEL SERVO DEL FLAP
31. Centrare i servo e installare i bracci dei servo in posizione
perpendicolare rispetto all'asse del servo. Preparare il servo
del fl ap destro e sinistro.
32. Rimuovere il coperchio del servo del fl ap dall'ala. Accertarsi
di marcare il supporto in modo che possa essere rimontato
sull'ala nel senso corretto.
33. Per installare i servo dei fl ap, seguire i passaggi descritti per i
servo dell'alettone.
34. L'uscita del servo del fl ap deve essere rivolta verso il bordo di
attacco dell'ala.
35. Usare due teste a snodo e l'asta fi lettata da 140 mm (5
pollici) per creare due aste di comando per i fl ap. Avvitare
le teste a snodo in modo uniforme sull'asta fi lettata. Iniziare
dall'asta la cui lunghezza è illustrata nella fi gura.
IT
1 /
2
36. Per applicare l'asta di collegamento al braccio del servo,
usare il foro del braccio che si trova a 16 mm (5/8 pollici) dal
centro dello stesso. Allargare il foro con un minitrapano e una
punta da 3 mm (1/8 pollici).
37. Fissare lo snodo a sfera al braccio del servo utilizzando una
vite a testa incassata M3 x 12, un controdado M3 e una
rondella M3. Serrare gli elementi di fi ssaggio con una chiave
esagonale da 2,5 mm e una chiave a bussola da 5,5 mm.
38. Inserire l'asta di collegamento del servo del fl ap nell'ala.
Posizionare in maniera approssimativa il supporto del servo
del fl ap per consentire lo spostamento della piastra di
copertura e il collegamento dell'asta al fl ap.
39. Far scorrere il cavo del servo del fl ap fi no all'attacco dell'ala.
 Utilizzare una fascetta o un filo per fissare unitamente
i due cavi, in modo da evitare che ricadano all'interno
dell'ala e, se succede, recuperarli più facilmente.
40. Fissare l'asta di collegamento del fl ap alla relativa squadretta
usando due rondelle M3, una vite a testa incassata M3 x 15 e
un controdado M3. Serrare gli elementi di fi ssaggio con una
chiave esagonale da 2,5 mm e una chiave a bussola da 5,5
mm.
 Non serrare eccessivamente per evitare di
danneggiare la squadretta o lo snodo a sfera.
98
5/8 inch
(16mm)
