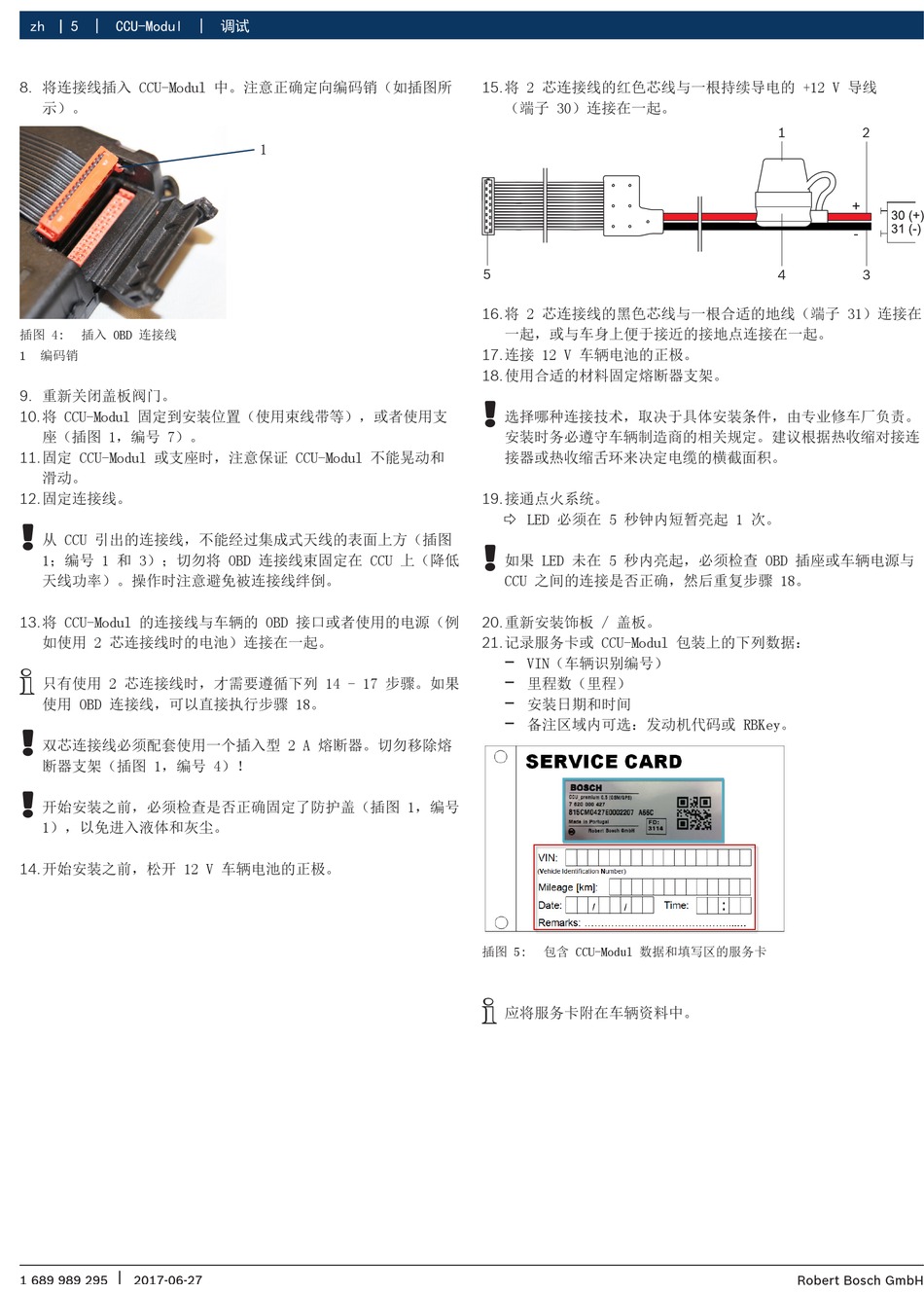

zh 5 | CCU-Modul | 调试
8. 将连接线插入 CCU-Modul 中。注意正确定向编码销（如插图所
示）。
插图 4: 插入 OBD 连接线
1 编码销
9. 重新关闭盖板阀门。
10. 将 CCU-Modul 固定到安装位置（使用束线带等），或者使用支
座（插图 1，编号 7）。
11. 固定 CCU-Modul 或支座时，注意保证 CCU-Modul 不能晃动和
滑动。
12. 固定连接线。
!
从 CCU 引出的连接线，不能经过集成式天线的表面上方（插图
1；编号 1 和 3）；切勿将 OBD 连接线束固定在 CCU 上（降低
天线功率）。操作时注意避免被连接线绊倒。
13. 将 CCU-Modul 的连接线与车辆的 OBD 接口或者使用的电源（例
如使用 2 芯连接线时的电池）连接在一起。
i
只有使用 2 芯连接线时，才需要遵循下列 14 - 17 步骤。如果
使用 OBD 连接线，可以直接执行步骤 18。
!
双芯连接线必须配套使用一个插入型 2 A 熔断器。切勿移除熔
断器支架（插图 1，编号 4）！
!
开始安装之前，必须检查是否正确固定了防护盖（插图 1，编号
1），以免进入液体和灰尘。
14. 开始安装之前，松开 12 V 车辆电池的正极。
|
1 689 989 295 2017-06-27
1
15. 将 2 芯连接线的红色芯线与一根持续导电的 +12 V 导线
（端子 30）连接在一起。
5
16. 将 2 芯连接线的黑色芯线与一根合适的地线（端子 31）连接在
一起，或与车身上便于接近的接地点连接在一起。
17. 连接 12 V 车辆电池的正极。
18. 使用合适的材料固定熔断器支架。
!
选择哪种连接技术，取决于具体安装条件，由专业修车厂负责。
安装时务必遵守车辆制造商的相关规定。建议根据热收缩对接连
接器或热收缩舌环来决定电缆的横截面积。
19. 接通点火系统。
? LED 必须在 5 秒钟内短暂亮起 1 次。
!
如果 LED 未在 5 秒内亮起，必须检查 OBD 插座或车辆电源与
CCU 之间的连接是否正确，然后重复步骤 18。
20. 重新安装饰板 / 盖板。
21. 记录服务卡或 CCU-Modul 包装上的下列数据：
$
VIN（车辆识别编号）
$
里程数（里程）
$
安装日期和时间
$
备注区域内可选：发动机代码或 RBKey。
插图 5: 包含 CCU-Modul 数据和填写区的服务卡
i
应将服务卡附在车辆资料中。
1 2
4 3
