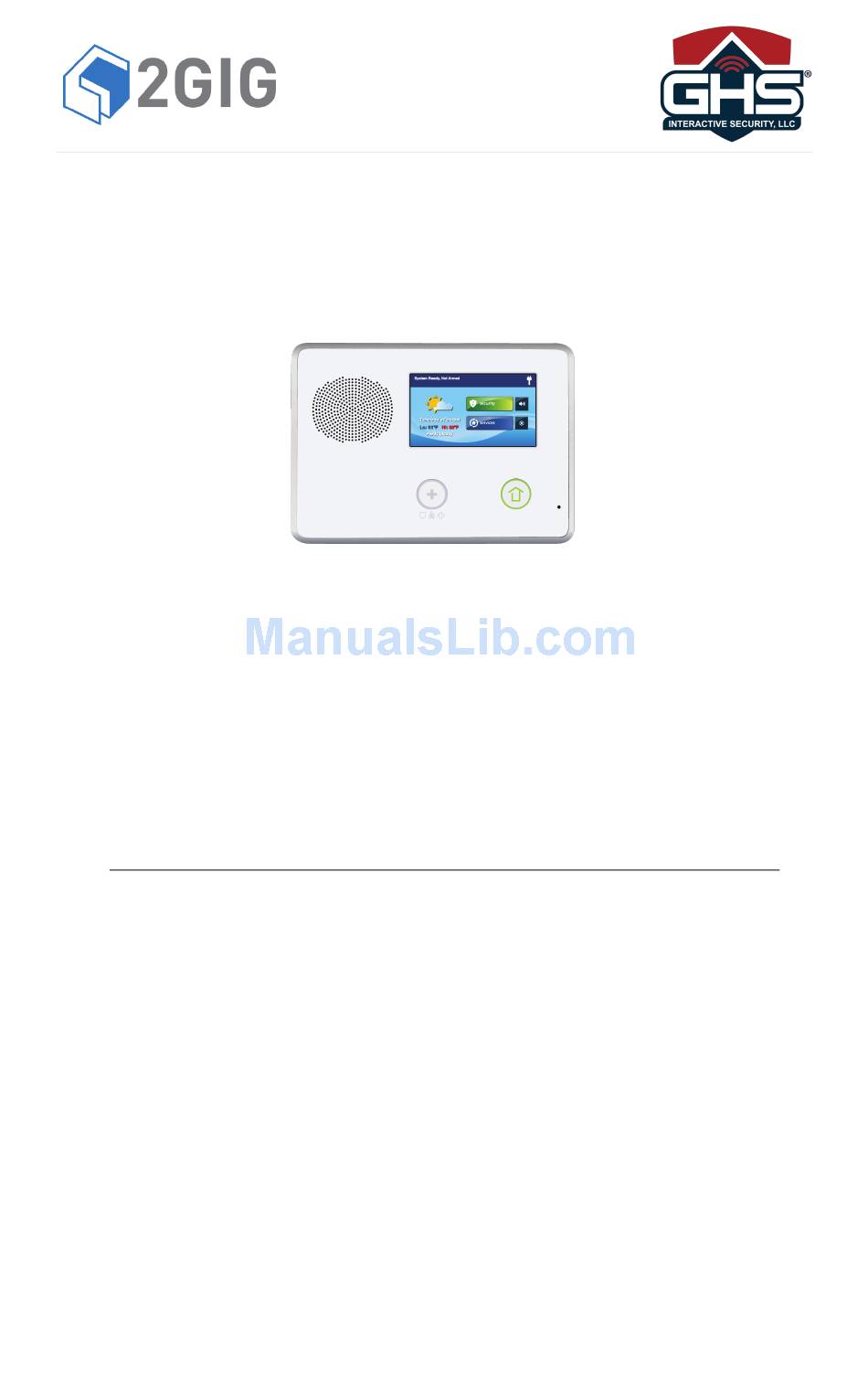

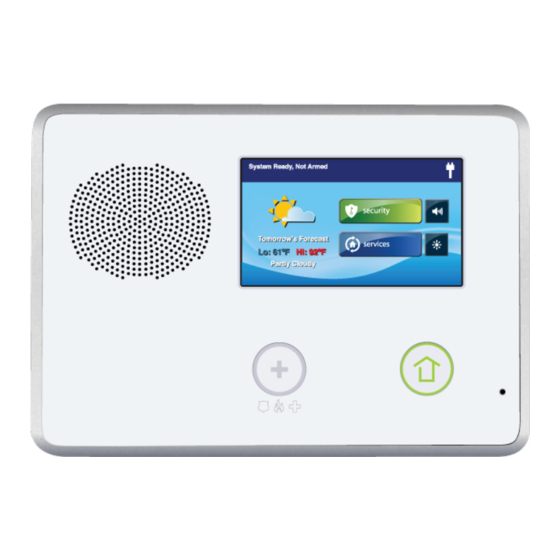

GC2 Panel
Battery Replacement Guide
How to Replace the Main Battery in a 2Gig GO! Control Panel
The majority of GHS alarm systems include a 24-hour backup battery; this means
that the alarm system will still operate if the power goes out. Follow below steps to
replace the main battery in a GHS 2GIG home alarm system.
Tools Needed: A small to medium flathead screwdriver
Items Needed: A new 2Gig Go Control panel battery (can be purchased online,
here:
https://www.amazon.com/2gig-BATT2X-Console-Rechargeable-Battery/dp/B00JZZILRK
1.Disarm or turn off home alarm system
2.Locate and remove the screw on top of the keypad
3.Gently pull down the front cover down (don't let go)
4.Locate the third hand (a plastic piece that looks like an upside down V)
5.Place the third hand over the notch in the center of the cover
6.Locate the green battery pack
7.Remove the clip that connects the battery red and black wire to the circuit board.
8.Remove the battery
9.Insert the new battery and plug in the clip
10.Unhook the third hand
11.Guide the third hand and the large red wire into the keypad
12.Close the cover and press until it snaps into place
13.Replace the screw on top of the keypad
14.Let it charge for 24 hours

Advertisement

Table of Contents
loading

Related Manuals for 2gig Technologies GC2

Summary of Contents for 2gig Technologies GC2

  • Page 1 GC2 Panel Battery Replacement Guide How to Replace the Main Battery in a 2Gig GO! Control Panel The majority of GHS alarm systems include a 24-hour backup battery; this means that the alarm system will still operate if the power goes out. Follow below steps to replace the main battery in a GHS 2GIG home alarm system.

  • Page 2: User Guide

    GC2 Panel User Guide ENGLISH (International) WIRELESS SECURITY SYSTEM WARNING: OWNER ’S I NS TRUCTION NOTICE Not to be removed by anyone except occup ant...
  • Page 3 THIS PAGE INTENTIONALLY LEFT BLANK...

  • Page 4: Table Of Contents

    CONTENTS System Overview............5 Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
  • Page 5 GC2 Wireless Security System | User Guide Do Not Mount a Smoke Alarm Here . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Emergency Action Plan. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Emergency Functions........... . 24 24‐Hour Emergency Buttons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24...
  • Page 6 Auto Stay  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 Key Fob Sound . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 Key Fob Disarm After Sound. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 Key Fob Options. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 Wireless Keypad Emergency Keys  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 Exit Delay Restart. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 Cancel Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 Cancel Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 Dialer Delay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 2‐Way Voice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 Telephone Remote Control Answer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 Installer Specific Information ..........44 Service Information .
  • Page 7 GC2 Wireless Security System | User Guide 4 Copyright © 2016 Nortek Security & Control...

  • Page 8: System Overview

    SYSTEM OVERVIEW This system provides three (3) forms of protection: burglary, fire, and emergency, depending  on the options set by your installer. The system consists of the Control Panel with a color  touch screen, wireless sensors that provide perimeter and interior burglary protection, and  wireless smoke and carbon monoxide detectors. In addition, optional remote control key fobs,  wireless panic buttons and keypads may have been provided or installed.  The system monitors all protection “zones” and the system’s status. The Control Panel displays  monitoring information and controls the alarm siren. Your system may also have been setup  to send alarm and status reports to a Central Station and may have the capability for 2‐way  voice communications with the alarm monitoring operator.  FEATURES Following is a list of standard features and options that can be included in your system. Ask  your installer which options are available to you and check the boxes that apply. • Stay and Away arming modes: Stay mode arms the system perimeter only and is used  typically at night when the premises are occupied. Away mode arms the system perimeter  and interior; it is used when the premises are unoccupied. • 60 user‐unique 4‐digit codes to operate the system: The system supports one (1) master  user code that can assign and maintain the other user codes. • One of the 60 user codes functions as a duress code. Controlling the system with this code  gives the appearance of normal operation, but using it sends a silent duress report to the  Central Station to initiate a silent alarm call for help. • Voice announcements from the Control Panel: The system has a vocabulary of descriptive  words that can be assigned to sensors so each has a unique announcement such as “front  door” or “bedroom window” if desired. • Home automation with the built‐in Z‐Wave controller for remote control of Z‐Wave  enabled home appliances (optional feature). • Alarm history with system event log: Each alarm and system alert is logged into the  system’s memory. These events can be displayed and reviewed at the Control Panel or  remotely by the Central Station. • Real time clock and calendar shows on the system’s display and is used to time stamp  items in the event log.  2‐way voice communication: After an alarm, the system can automatically connect with a  Central Station operator so they can converse with people in the premises.

  • Page 9: Basic Operation

    GC2 Wireless Security System | User Guide BASIC OPERATION User Codes Following are general operational concepts  The system installer has already  that your system supports. Understanding  programmed a master user code for your  these concepts will help you to use your  system. This code can be used to control the  security system to its fullest extent. system as well as assign and change the  other user codes. The master user code can  Sensor Types/Zones also access several system setup settings in  the User Toolbox. The system’s wireless sensors have been  assigned to selected “types” (often called  Alarms “zones”). The sensor type determines how  and when the system will react to a signal  When an alarm occurs, the Control Panel’s  from the sensor. Some sensors are armed 24  siren and an external siren (if installed)  hours a day, other sensors are only armed  sound for a preset time. During alarms and  when the system is armed. after disarming, the alarm history button  displays all the alarms that have occurred,  Smoke, Heat, and Freeze and which sensors were involved. The alarm ...

  • Page 10: Control Panel Features

    System Overview CONTROL PANEL FEATURES See the table below for full descriptions of Control Panel Features. A Alarm Sounder and Speaker Sounds all system local alarms, voice prompts, system sounds, and  audio for 2‐way voice communications with the Central Station. B Color Display with Touch  Shows all system information, status, programming, and functions as  Screen the keypad. Tap to switch between the clock, calendar, and weather  display.  C Microphone For voice communication with the Central Station. D Emergency Button/Indicator Lights WHITE when enabled for emergency alarms. Flashes WHITE  during emergency alarms. E Home Button/Indicator Sensor Status Lights GREEN when all sensors are closed (ready to arm). Not lit when any sensor is open (not ready to arm). Arming Status Lights RED when system is armed. Flashes RED during the Entry Delay. Alarm Memory Flashes RED during an alarm. Flashes RED after an alarm while system is still armed. Power Outage Flashes WHITE during power outage (system on battery backup). Flashes GREEN when all sensors are closed (ready to arm). Flashes ORANGE when any sensor is open (not ready to arm). Flashes RED while system is armed. Copyright © 2016 Nortek Security & Control 7...

  • Page 11: Main Display Screens

    GC2 Wireless Security System | User Guide MAIN DISPLAY SCREENS Ready to Arm Screen Use the touch screen to control and operate  Use the Ready to Arm screen to arm the  the Control Panel. The touch screen includes  security system in Stay and Away mode. You  a variety of buttons, indicators, and text for  also have the option to select the Entry  navigation and system operation. Delay and Silent Exit check boxes to turn  those features ON. At the top‐left of the Home screen, you can  view the current system state. Scrolling text  shows any pending alerts. The right side of  the screen reveals a variety of system status  icons. Home Screen The Home screen shows system status with  icons to indicate system conditions. It also  displays the time and date. The Home screen  has Security, Services, Silent Control and  Menu Screen Display Off buttons. Use the Menu screen to gain access to the  Ready to Arm, Emergency, or Toolbox  screen. ...

  • Page 12: Burglary Protection

    BURGLARY PROTECTION When your system was set up by your installer, wireless sensors were placed to monitor  specific doors and windows. The installer selected these doors and windows as likely places  where an unlawful intrusion might occur and could be detected. Each sensor was  programmed to have the system react in a specific way. See "Installer Programmed Options"  on page 40 for specifics about each sensor. Some sensor types (such as smoke detectors, carbon monoxide detectors, panic buttons, etc.)  are always active and can trigger an alarm at any time. Other sensors on protected doors and  windows are part of the burglary protection part of the system, and can be turned on or off.  Turning on the burglary protection part of the security system is called “Arming the System.”  The burglary protection part of the system can be armed in two modes: Stay mode or Away  mode. SAMPLE FLOOR PLAN Refer to the floor plan below. It shows a typical residential installation and the various types of  wireless sensors and their functions. ENTRY LIVING KITCHEN DINING BATH GARAGE Front and side door sensors have Exit/Entry delay SMKE Smoke detector Side and main garage door sensors have Exit/Entry delay Carbon monoxide detector Control panel Glass break sensor Door/window sensor Wireless keypad Motion detector External siren IMPORTANT: Security systems installed in a commercial location are for use only as a burglar  alarm system and not for fire protection. This security system has been evaluated and  complies with UL 1610. For commercial installations (UL 1610), only one method of  communication is to be used. This method of communication is a Cell Radio Module. Copyright ©...

  • Page 13: Sensor Status

    GC2 Wireless Security System | User Guide SENSOR STATUS The security system constantly monitors all of the sensors attached to the protected doors  and windows in your home or business. The Control Panel knows if each door or window with  sensors is open or closed. The open or closed condition of the protected doors and windows is  called the sensor status. For maximum security, all the doors and windows on your premises should be closed when  you leave the building. In some cases, such as when using the security system when you stay  at home, you may want to leave some doors or windows open. The system recognizes  bypasses to resolve the open doors or windows. See "Bypassing/Un‐Bypassing Sensors" on  page 12. NOTE: Before you can arm the system, you must close or bypass all doors and windows  with sensors. CHECKING FOR CLOSED SENSORS In most cases, you will be arming the security system with all of the sensor‐protected doors  and windows closed. The Control Panel provides easy ways to verify that all the sensor‐ protected doors and windows are closed before arming the system: • The   Home button lights green when all perimeter sensors are closed. The   Home  button is not lit if any perimeter sensor is open. Open interior sensors do not change this  indication. • The Security button on the display’s Home screen lights green when all perimeter sensors  are closed. The Security button lights orange if any perimeter sensor is open. Open  interior sensors do not change this indication. • The Arm button on the display’s Security screen and Menu screen lights green when all ...

  • Page 14: Viewing Each Sensor's Status

    Burglary Protection VIEWING EACH SENSOR’S STATUS The Control Panel will also show you which sensor‐protected doors and windows are open.  Your installer has programmed descriptive names for each sensor‐protected door and  window. The Control Panel’s color display will show the names of which doors and windows  are open. • The top of the display on the Home, Security, and Menu screens shows sensor status. See  “System Status Icons” on page 26. Tapping the Status button also displays a list of open sensors and general system status  and alerts. A The Status Bar shows the system mode and shows system status icons. See  “System Status Icons” on page 26. B The Arm button on the Security and Menu screens lights green when all  perimeter sensors are closed. The Arm button lights orange if any perimeter  sensor is open. C The Home button lights green when all perimeter sensors are closed. The Home  button is not lit if any perimeter sensor is open. D The icon displayed shows that an interior sensor is open. Other icons can appear  here as well. See “System Status Icons” on page 26. DEALING WITH A SENSOR FALSE ALARM When armed, the Control Panel reports alarm conditions on all sensors, both visually (on the  status bar, and through a system alert icon) and audibly (through voice and chime  announcements). There are times, though rare, that an sensor will send an alarm condition to  the Control Panel when no alarm exists. The conditions of a false alarm vary depending on the  type of sensor and how that sensor communicates with the Control Panel. Copyright © 2016 Nortek Security & Control 11...

  • Page 15: Sensor Bypassing

    GC2 Wireless Security System | User Guide • Perform a System, Sensor, and Panel Test  NOTE: Bypassed sensors offer no  protection and cannot cause an  to find any false alarm conditions. See  alarm. Use bypass if you want to  "System Test" on page 34. See "Sensor  arm your system with one or more  Test" on page 34. See "Panel Test" on  sensors open and intentionally  page 34. unprotected. SENSOR BYPASSING Force Bypass All Sensors Before the system can be armed, all  If any sensors are open when the system is  protected doors and windows must be  disarmed, the Arm button on the panel turns  closed or bypassed. You can bypass open  YELLOW. When you tap the Arm button, the  sensors on protected doors or windows  system automatically reveals the Bypass  before arming the system. When a sensor is  screen which lets you arm the system while  bypassed, the system ignores that the door  forcing it to bypass all open sensors.  or window is open. Two types of sensor  To force bypass all open sensors: ...

  • Page 16: Stay Mode

    Burglary Protection At the Bypassed Sensors screen, choose  To arm the system using an Entry Delay: one of these options: At the Security or Menu screen, tap the  • Add a sensor to the bypassed list.  Arm button.  Tap the BLUE button that  At the Ready to Arm screen, place a  corresponds to the desired sensor.  checkmark in the Entry Delay box. This is  When the button turns YELLOW, the  the default setting. system will bypass the sensor.  NOTE: If you clear the checkmark from  • View Only Bypassed Sensors. Place  the Entry Delay box, an alarm will  a checkmark in the Show Bypassed  be triggered when the sensor is  Only box.  opened while the system is armed  in Stay mode.  • Remove a sensor from the bypassed  list. Tap the YELLOW button that  Tap Stay to arm the system corresponds to the desired sensor.  The button turns BLUE when it is no  longer on the bypassed list.  NOTE: When re‐entering the premises,  the user must enter through the  door(s) programmed to use the  When finished, tap Back. Entry Delay timer. This gives the  user a specified amount of time to  STAY MODE disarm the system. If the system is ...

  • Page 17: Silent Control In Stay Mode

    GC2 Wireless Security System | User Guide understand the options that have been  NOTE: If you want to arm the system  quietly without sounding any  programmed for your system. announcements, tap   before  performing these steps: SILENT CONTROL IN STAY • At Ready to Arm screen, check the  MODE Silent Exit box. Three options for silencing the beeps and  Or  announcements are available when arming  or disarming the system in Stay Mode. • During exit delay tap Silence. At the Security or Menu screen, tap  • At the Home or Security screen, tap the  Arm.  Silent Control button. • At the Ready to Arm screen, check the  NOTE: If any perimeter door or window  Silent Exit box.  sensors are open, the Bypass ...

  • Page 18: Away Mode

    Burglary Protection programmed delay doors allow time for  AWAY MODE disarming the system after the door is  Away mode is for arming the system when  opened. If you clear the Entry Delay box, the  everyone is leaving the premises. Away  delayed alarm trigger is removed from all  mode arms all sensor‐protected perimeter  sensor‐protected doors programmed for  doors and windows, interior motion sensors,  delay. Those entrances instantly trigger an  interior glass break sensors, and any other  alarm if they are opened in Away mode. sensor‐protected interior doors. The  premises must be unoccupied while the  NOTE: With the Entry Delay disabled,  system is armed. Away mode is typically  you must remotely disarm the  used for arming the system during the  system with a wireless key fob  before entering. daytime hours in a residential location, and  non‐business hours in a commercial location. Exit Delay Restart When the system is armed in Away mode,  The Exit Delay Restart option extends the  you cannot move about the premises  Exit Delay one time if you need to re‐enter  without triggering the burglary alarm (if the  the premises. With the Exit Delay Restart  system is installed with interior motion  option, when you re‐enter the premises  detectors). An alarm also occurs if any  after you have left, but before the Exit Delay  sensor‐protected door or window is opened ...

  • Page 19: Quick Exit In Away Mode

    GC2 Wireless Security System | User Guide Close all sensor‐protected doors and  Quick Exit in Away Mode windows before arming. A programmable option called Quick Exit  may be displayed on the Security screen  Verify that the   button on the Control  while the system is armed in the Away  Panel is lit green, indicating that the  mode. Tapping the Quick Exit button starts a  system is ready to arm. The Security  timer to allow someone to exit or enter  button and Arm button on the display  through a sensor‐protected door  will also be green when all perimeter  programmed for delay without having to  sensors are closed. If the   icon is  disarm the entire system. When the delay  displayed on the status bar, an interior  timer runs out, the system returns to the  sensor is open; be sure to close or  normal Away mode. manually bypass the interior sensors or  an alarm will occur. TIP: If interior sensors are installed in the  To arm the system quietly without  system in certain areas, do not violate ...

  • Page 20: Disarming The System

    Burglary Protection Tap Away. was triggered while the system was armed,  the alarm siren runs for a preset length of  To arm the system, enter a user code if  time then stops. When you enter to disarm  your installer has turned off the system’s  the system, instead of sounding the normal  Quick Arming feature. Entry Delay beeps, the Control Panel sounds  The system arms and shows the Exit  repeated fast beeps to warn you that an  Delay counting down. When the Exit  alarm has occurred while you were away. Delay expires, the system is fully armed  When you enter your home to  in the Away mode. disarm the system, if you hear  NOTE: When the system is armed in  fast repeated beeps instead of  the Away mode, beeps sound  the normal entry delay beeps,  during the Exit Delay (beeps  Use Extreme Caution! An intruder may  become faster during the last 10  still be present inside the building! Wait  seconds). outside and use a Cell Phone to call law  enforcement for assistance. DISARMING THE SYSTEM To stop the Control Panel from triggering  Disarming from Stay Mode burglary alarms, the system needs to be  Disarm the system from Stay mode before ...

  • Page 21: Disarming From Away Mode

    GC2 Wireless Security System | User Guide times per sensor, per arming period (see  Disarming from Away Mode "Installer Programmed Options" on page 40). The system should be disarmed from Away  mode while entering the premises. Alarm Memory Enter the premises through a designated  If an alarm has occurred while the system  Entry Delay sensor‐protected door. was armed, the Disarm screen shows the  The Disarm Code screen displays on the  time and date of the alarm and the sensor(s)  Control Panel and the Entry Delay beeps  that triggered the alarm. sound. The left side of the screen shows  events that have occurred while the  system was armed. Enter a valid user code to disarm the  system. • In case you tap the wrong key, the   button erases the entire entry. IF A BURGLARY ALARM After the system is disarmed, the Alarm  OCCURS Memory screen appears. The Alarm ...

  • Page 22: Optional 2-Way Voice Communications

    Burglary Protection NOTE: Depending on setup options, if  Optional 2-Way Voice any perimeter doors or windows  Communications are open, the system may not  2‐way voice communications provides a  allow arming to Stay mode with a  method for alarm verification and can  wireless key fob. See "Installer  Programmed Options" on page 40. provide emergency assistance. The Control  Panel contains a built‐in microphone that  Away Mode can monitor sounds around the area of the  To arm the system to Away mode using a key  Control Panel. The built‐in microphone and  fob, tap the   button. speaker allow 2‐way voice communications  with a Central Station operator after an  NOTE: Depending on setup options, if  alarm. The operator can converse with  any perimeter doors or windows  are open, the system may not  people in the premises through the Control  allow arming to Away mode with a  Panel’s speaker and microphone. wireless key fob. See “Installer  Your installer can set the system to use 2‐ Programmed Options” on page 40. way voice communications after an alarm  and/or after a panic alarm is triggered. Disarm with a Key Fob NOTE: If a panic alarm or sensor is set ...

  • Page 23: Wireless Keypad: Arming And Disarming

    GC2 Wireless Security System | User Guide WIRELESS KEYPAD: ARMING Away Mode AND DISARMING To arm the system to Away mode using a  wireless keypad: Your system may be equipped with one or  more wireless keypads. Up to four (4)  At the Home screen, tap Security. wireless keypads can be used to control the  At the Security screen, tap Arm. system remotely from the main Control  Enter a valid user code. Panel. Tap the Away button. Two types of wireless keypads are available.  A wireless keypad without a screen, and a  If Quick Arming has been programmed  wireless touch screen keypad. by your installer, just tap the Away  button The wireless touch screen keypad operates  virtually the same as the Control Panel. Each  NOTE: If any perimeter door or window  standard wireless keypad has buttons for  sensors are open, the system does  not permit you to use a wireless  entering user codes, Stay and Away mode  keypad to arm the system in Away ...

  • Page 24: Smoke, Heat And Freeze Protection

    SMOKE, HEAT AND FREEZE PROTECTION Your residential system should be installed  If the Fire Alarm Sounds with Smoke, Heat, and Freeze alarms as well  Automatically as Carbon Monoxide detectors as a part of  If the fire alarm sirens are sounding: an overall fire, heat, and gas protection  If flames and smoke are present, yell  system. Fire protection is active 24 hours a  “Fire” to alert everyone else. day, 365 days a year. Evacuate all occupants from the  NOTE: In Turkey, systems are installed  premises and call your local Fire  with Smoke/Heat alarms.  Department from a safe location. In the event of a fire or poisonous CO gas  emergency, the installed smoke or carbon  If no flames or smoke are apparent,  monoxide detector automatically activates  investigate the causes of the alarm. your security system. Not only will the fire  alarm itself emit a loud sound, the Control  Go to the Control Panel and enter your  Panel emits an intermittent and loud horn  user code to stop the fire sounder and  on an external sounder (if an external  sirens. sounder has been installed). The fire alarm  Review the Alarm Memory to determine  sound continues until the timer expires on ...

  • Page 25: Recommended Fire Alarm Locations

    GC2 Wireless Security System | User Guide RECOMMENDED FIRE ALARM LOCATIONS In the United States, this equipment shall be installed in accordance with the National Fire  Alarm Code, ANSI/NFPA 72, (National Fire Protection Association, Batterymarch Park, Quincy,  MA 02269). Printed information describing proper installation, operation, testing,  maintenance, evacuation planning, and repair service is to be provided with smoke detectors  and alarms. NFPA Standard #72 The National Fire Protection Association’s (NFPA) Standard #72 recommends the following  placement for smoke detectors: Early warning fire detection is best achieved by the installation of fire detection  equipment in all rooms and areas of the household. The equipment should be installed as  follows: • Install a smoke detector outside each separate sleeping area, in the immediate vicinity  of the bedrooms and on each additional story of the family living unit, including  basements and excluding crawl spaces and unfinished attics. Also install smoke detectors in the living room, dining room, bedrooms, kitchen,  hallway(s), finished attics, furnace room, utility and storage rooms, and attached garages. A smoke alarm should be located between the sleeping Indicates a required smoke alarm area and the rest of the family living unit.

  • Page 26: Do Not Mount A Smoke Alarm Here

    Smoke, Heat and Freeze Protection Do Not Mount a Smoke Alarm Here: • Directly above a sink, cooker, stove, or oven • Within 5 feet (1.5 m) of any cooking appliance • Next to a door or window that would be affected by drafts (extractor fan or air vent) • Outside • In or below a cupboard • Where air flow would be obstructed by curtains or furniture • Where dirt or dust could collect and block the sensor • Where it could be knocked, damaged, or inadvertently removed Fire‐warning equipment for residential occupancies are capable of protecting about 50% of  the occupants in potentially fatal fires. Victims include the elderly, children, and the physically  or mentally impaired. Victims include any persons who cannot escape even when warned  early enough that escape should be possible. For these people, other strategies such as  protection‐in‐place or assisted rescue or escape would be necessary. • Studies show that Smoke/Heat/Freeze Alarms may not awaken all sleeping individuals.  Individuals in the household who are capable of assisting others are responsible for  providing assistance to those who may not be awakened by the audible alarm or those  who may be incapable of safely evacuating the area unassisted. • A battery‐powered alarm must have the specific battery type installed, be in good  condition, and be mounted properly.

  • Page 27: Emergency Functions

    EMERGENCY FUNCTIONS 24-HOUR EMERGENCY BUTTONS Three 24‐hour emergency functions are available on the Control Panel: • Panic • Fire • Emergency You can activate emergency functions using the Control Panel, as well as wireless sensors,  wireless keypads or portable pendant devices such as the panic button remote. Tap the   button to reveal the Emergency screen. This button does not trigger an alarm.  During the installation, your installer programmed the emergency buttons that are displayed  on the Emergency screen. If, however, no emergency functions are available, an information  screen displays. To see which emergency functions are available on your system, tap the    button. In the event of an emergency, press and hold the emergency button for at least two (2)  seconds to activate the alarm. A If emergency functions are available, the Emergency button is a solid white lighted button. B To display the Emergency screen, press the Emergency button. C The Emergency screen. D The Emergency screen displays the emergency options that are available on your system. Panic The Panic (or police) button sends an immediate panic report to the Central Station. During  installation, the installer either set the system to sound the siren when the button is pressed,  or to not sound the siren, but to trigger a silent alarm. Fire The Fire button sends an immediate fire report to the Central Station. The Control Panel  sounds the fire horn when the button is pressed. Emergency The Emergency button sends an immediate report to the Central Station. The Control Panel  sounds the siren when the emergency button is pressed.

  • Page 28: System Trouble Alerts

    SYSTEM TROUBLE ALERTS The system continually polls wired sensors,  VIEW THE CURRENT wireless sensors and the Control Panel itself  TROUBLE ALERTS to ensure optimal operating conditions at all  To display all current trouble alerts, tap  times. If trouble is detected, the system  the Trouble Alert icon. alerts you. View the listed trouble events. If there  The system monitors the following  are more than 3 alerts, use the ↑ and ↓  conditions among others: arrows to scroll through the list. • AC power to the Control Panel • The telephone line (optional) • The cell telephone connection (if used) • The Control Panel’s backup battery • The sensor’s batteries • Sensor supervisory status (if used) • External sounder connection • Sensor radio reception and sensor  tampering (sensor’s case opened) when  disarmed • Control Panel tampering (panel’s case  After viewing the trouble events, tap Ok ...

  • Page 29: System Status Icons

    SYSTEM STATUS ICONS The top line of the Control Panel’s display is  disabled icon appears. It also flashes to  the status bar that shows the current system  indicate silent arming. mode, the status of the sensors, and any  current system trouble alerts. Special icons  LOW BACKUP are displayed on the right side to provide  BATTERY visual indications of the system’s current  If the Control Panel’s backup  condition. battery tests low, the low backup  battery icon appears. TEST MODE This icon displays when the  system is in Walk Test mode. TOUCH SCREEN AC POWER ON KEYPAD TRAFFIC The AC Power icon shows the  An up arrow indicates the panel is  status of the AC power to the  sending information to the touch  Control Panel. A WHITE plug  screen keypad (if installed). A  appears when AC power is  down arrow indicates the touch  present. screen keypad is sending  information to panel. AC POWER OFF The AC Power icon shows the ...

  • Page 30: Messaging

    MESSAGING Your security system supports receiving  with a number of unread messages in the  messages from the Central Station. The  upper right corner. Urgent messages display  messages can be about system upgrades,  a   yellow message icon with an attention  additional services, special regional weather  symbol in the upper right corner. Emergency  alerts, etc. The messages can be sent for all  messages display a   red message icon  system users to read, or as confidential  with the   bell symbol in the upper right  messages that only the Master User can  corner.  read.  READING MESSAGES When a message icon appears on your  Home screen: Tap the message icon button. The  message list displays. The status bar  shows the number of messages in  memory, number of unread, and  number of priority messages. Unread  messages display in bold.  Use the ↑ or ↓ arrows to scroll through  Messages can be tagged by the sender in  the message list. the following manner: Tap the message line itself to read the  • Standard (blue message icon) message. • Urgent (yellow message icon) • Emergency Priority (red message icon) Up to 31 text messages can be stored in the ...

  • Page 31: Reading Confidential Messages

    GC2 Wireless Security System | User Guide Check or clear the boxes of the types of  READING CONFIDENTIAL messages to display. To check all types of  MESSAGES messages, tap All. To return to the  NOTE: When a confidential message is  message list, tap Back. sent to the Control Panel, only the  The filters will reset when the following  Master User with the master user  occurs: code can read the message. • You select All Types When a confidential message appears, the  • Your message reviewing is over Master User should do the following: Tap the message line on the message list.  • The system displays the Security screen If the message is a confidential message,  the Code Entry screen appears. SORTING MESSAGES To select the order in which messages are  displayed on the message list, use the  Message Sort screen. To display the Message Sort screen, tap  Sorts. Enter the master user code. Other user ...

  • Page 32: Remote Control By Telephone

    REMOTE CONTROL BY TELEPHONE You can control your system remotely using  If 2 attempts using 2 telephone calls to  a standard telephone (requires the optional  enter a user code within a five (5)  POTS module available only in the United  minute time frame fail to enter a valid  States and Canada). Remote control is  code, the system disconnects and does  performed by calling the system and  not respond to telephone commands for  responding to spoken questions from the  30 minutes. system. By pressing certain telephone keys,  After the system has accepted your user  you can do the following: code, it announces the system status,  • Arm the system then the remote command options. • Disarm the system The system waits up to 60 seconds for  • Bypass sensors each remote command before  • Query system status automatically disconnecting. If you  NOTE: At the time your system was  know the remote command number,  installed, your installer needed to  you can enter it at any time. Use the  enable the optional remote  following telephone keys to control your  control by telephone feature.  system.: Otherwise you will be unable to ...

  • Page 33: System Toolbox

    SYSTEM TOOLBOX USER MANAGEMENT Enter the code again to confirm it. Then  tap Ok. The system installer has programmed a  master user code for your system. This code  At the Confirmation screen, tap OK to  can be used to control the system, as well as  return to the User Management screen. to assign and change the other 59 user  User Code Validity codes and access options. The master user  code can also access several system settings  After the Confirmation screen appears and  in the Toolbox. you click Ok, the user codes Access Option  screen appears. Select one of the three  NOTE: The other 59 user codes are  options to validate the user code: restricted from accessing settings  in the Toolbox. • Select Always to set this user code  to always be valid. Tap Back. User Code Setup • Select Never to set this user code to  never be valid. Tap Back. IMPORTANT: The holder of the master user  • Select By Schedule to set this user  code is the only user who has  code to be valid only for selected ...

  • Page 34: Date Range User Access Schedule

    System Toolbox To add a new schedule, tap Add  Date Range User Access Schedule Schedule or to edit a schedule, tap an  For Schedule type, select Date Range. existing schedule. You can select 1 of 3 Schedule types: • Recurring. Recurring applies to the  days of the week and time period  that this user code is valid. • Date. Date applies to a single specific  date and time period that this user  code is valid. • Date Range. Date Range defines a  starting date, an ending date, and  To view the User Access Schedule  time period during which this user  screen, tap the calendar button. code is valid. Tap the first day button to set the  Recurring User Access Schedules month, day, and year that this user code  You can define up to 7 Access Schedules for  will first become valid. user codes with and Access Option of  Tap the last day button to set the month,  Always. day, and year that this user code will last  For the schedule type, select Always. be valid.

  • Page 35: User Codes

    GC2 Wireless Security System | User Guide A second screen confirms that the  A confirmation screen appears displaying  schedule was deleted. Tap Ok. the user code that was deleted. Tap Ok. User Codes Changing a User Code At the User Management screen, tap the  User button to change the user code. Ensure that the current user code  appears. Then tap Change Pin. You can change the master user  TIP: code, but you cannot delete it. Duress User Code Setup The Duress Code (User Code #8) initiates a  silent alarm for help by secretly sending a  Duress report to the Central Station.  Enter a new four (4)‐digit user code to  Use the duress code when someone is  use as the PIN. Then tap Ok. forcing you to operate your security system  against your will. When you use the duress  code, a silent report is immediately sent to  the Central Station and they will dispatch  help. Setting the Duress User Code On the User Management screen, tap ...

  • Page 36: Secret Duress Button

    System Toolbox • Alarms (alarms are displayed with a red  Secret Duress Button stripe) On the Home screen, the system logo always  • Alerts (alerts are displayed with a yellow  appears in the lower right corner. The system  stripe) logo is the secret duress button. Some system events always display  regardless of the filters selected. These  events include: • Walk test started or terminated • Programming mode started or  terminated To view the system history log: At the Home screen, tap Security. At the Security screen, tap Menu. While Armed On the Menu screen, tap Toolbox. With the system armed, tapping the logo  displays the standard disarm code entry  Enter a valid user code to access the  screen. Use a valid user code or a duress user  toolbox. code to disarm the system. The system  At the Toolbox (1 of 3) screen, tap  disarms normally, but a silent duress report  System History. The log of system events  is sent to the Central Station and they will  appears. Use the ↑ and ↓ arrows to  dispatch help. If supported by the 2GIG  scroll through the log.

  • Page 37: System Test

    GC2 Wireless Security System | User Guide NOTE: Start and stop test reports are  SYSTEM TEST sent to the Central Station. Even though your security system is self‐ monitoring, it is still important to regularly  At the System Test: Console screen, a list  test the system manually. The System Test is  of sensors appears. Use the ↑ and ↓  used to test each of the sensors in the  arrows to scroll through the list. system. The master user code is required to  Go to each sensor listed, and trigger it. test the system. While the system is in test  • For door or window sensors, open  mode, a “T” icon blinks on the upper right of  and close the door or window. the display. • For motion detectors, stay out of the  protected area for five (5) minutes,  then walk through the area. • For portable sensors and wireless  keypads, tap a button. • For smoke, CO, or glass break  detectors, tap the detector’s test  button. TIP: When a red bar is displayed for a sensor, ...

  • Page 38: Telephone Test

    System Toolbox At the System Test Successful screen, tap  The system displays the Telephone Test  Status screen. The top part of the screen  shows each function that is being tested. Telephone Test Use the ↑ and ↓ arrows to scroll  If your security system is connected to your  through the status messages. The  telephone line it can communicate with the  bottom part of the screen shows the  Central Station using your telephone line.  results of each test. Your system can send its alarm messages and  If any tests fail, note what messages  system trouble or status messages using the  were displayed, and contact your alarm  land‐based telephone system. You can also  installer to troubleshoot your system. use the telephone connection for any 2‐way  After the testing is complete, tap Ok to  audio communications with the Central  return to the Toolbox. Station. Cell Phone Test IMPORTANT: Test your Security System  weekly to ensure continued protection  If your security system is equipped with a  and proper system operation. built in cellular radio, it can use it to send  alarm messages and system trouble or status  You can test the telephone connection using  messages to the Central Station. You can also  the Toolbox.  use the system’s cellular radio for any 2‐way  At the Home screen, tap Security.

  • Page 39: Chime Setup

    GC2 Wireless Security System | User Guide The system displays the test status  announcements ON or OFF (except  for alarm voice messages). screen. The top part of the screen shows  each function that is being tested. At the Menu screen, tap Toolbox. Use the ↑ and ↓ arrows to scroll  Enter the master user code to gain  through the status messages. The  access to the Toolbox.  bottom part of the screen shows the  At the Toolbox (1 of 3) screen, tap Chime  results of each test. Setup. The Chime Setup screen displays  If any tests fail, note what messages  each of the installed sensors that can  were displayed, and contact your alarm  chime and the option currently set for  installer to troubleshoot your system. the sensor. After the testing is complete, tap Ok to  return to the Toolbox. CHIME SETUP On doors and windows monitored by  sensors, the system can sound a chime to  announce that the door or window was  opened. Sensors can also be set to have the  Control Panel say the name of the opening.  TIP: The chime and voice announcements  To change the sensor’s chime options,  only sound while the system is disarmed.

  • Page 40: Adjusting The Brightness/Volume

    System Toolbox Check the option that you want for the  10 minutes, or to always (to light the display  sensor, then tap Ok. at all times). When you are finished, tap Back. NOTE: To conserve the Control Panel’s  backup battery, during an AC  power failure, the display goes  ADJUSTING THE dark after 30 seconds regardless of  BRIGHTNESS/VOLUME this setting. You can adjust the brightness of the Control  To set the display backlight time: Panel’s display and the volume of the  At the Home screen, tap Security. system’s speaker that is best suited to your  installed system. At the Security screen, tap Menu. To set the brightness and volume: At the Menu screen, tap Toolbox. At the Home screen, tap Security. Enter a valid user code to gain access to  the Toolbox. At the Security screen, tap Menu. At the Toolbox (1 of 3) screen, tap the →  At the Menu screen, tap Toolbox. arrow. Enter the master user code to gain  At the Toolbox (2 of 3) screen, tap  access to the Toolbox. Backlight Time‐out. At the Toolbox (1 of 3) screen tap  Choose one of the display backlight  Brightness/Volume. You can set the  times and tap Ok. brightness using the top bar. Adjust the ...

  • Page 41: Touch Screen Calibration

    GC2 Wireless Security System | User Guide At the Toolbox (2 of 3) screen, tap Clean  The touch screen displays a cross on the  Screen. screen. Touch the center of the cross.  Repeat with the next 2 crosses that  appear. NOTE: The Display Cleaning screen  appears for 30 seconds. It shows  When calibration has been successful, a  the time remaining. The touch  screen is locked during this time.  completion screen appears. To finish and  When the timer expires, the  return to the Toolbox screen, tap Ok. system returns to the Toolbox  screen. SET DATE AND TIME The Control Panel has a built‐in clock and  calendar. The Home screen displays the time  and date. The time and date are also used  for the system history and event logs that  store data on system events. NOTE: During installation, your installer  can set the system to automatically  adjust for daylight saving time if it’s  observed in your location. TOUCH SCREEN CALIBRATION NOTE: The time and date are ...

  • Page 42: Display Firmware Version

    System Toolbox Use the ↑ and ↓ arrows to set the  When finished, tap Back. current date or time. Tap Ok. A confirmation screen showing the date  DEALER INFO SCREEN AND and time set appears. Tap Ok. CALL BACK BUTTON Your 2GIG Alarm Dealer may configure the  DISPLAY FIRMWARE VERSION Enter Your Code screen to display contact  information for your 2GIG Alarm Dealer or  To troubleshoot your system, you can check  the Central Station. the firmware version that has been installed. To display the firmware version: Accessing the Dealer Info At the Home screen, tap Security. Screen At the Security screen, tap Menu. To access the Dealer Info screen: At the Menu screen, tap Toolbox. At the Home screen, tap the system  At the Toolbox (1 of 3) screen, tap the →  logo. arrow. At the Enter Your Code screen, enter the  At the Toolbox (2 of 3) screen, tap  four (4)‐digit master user code. Version.

  • Page 43: Installer Programmed Options

    INSTALLER PROGRAMMED OPTIONS  12 Minutes The installer can program different options  to customize the installation. The options   16 Minutes listed below show the default settings and a   Unlimited check box or area to denote custom  settings. Exit Delay The Exit Delay begins immediately after  Siren Run Time arming the system. The delay gives you time  If there is a burglary, panic (police), or  to leave through the designated exit/entry  emergency alarm, the Control Panel sounds  door without setting off the alarm. During  the siren for a preset time. After the time  the Exit Delay beeps sound, and faster  expires, the siren will stop sounding.  beeps sound during the last 10 seconds. (Auxiliary alarms run for an unlimited time.) NOTE: Arming remotely does not start  4 Minutes is the default, or the following: an Exit Delay.  8 Minutes • 60 Seconds is the default, or ________   12 Minutes For ________ Door ...

  • Page 44: 24-Hour Emergency Functions

    Installer Programmed Options After Quick Exit, the system will fully re‐arm  24-Hour Emergency Functions in the mode that it was in before (Stay or  The system can be configured to display  Away mode). three 24‐hour emergency buttons on the  Control Panel: Panic, Fire, and Emergency.  • The installer can set which emergency  • buttons on the Control Panel are active.  Panic (Audible) Auto Un-bypass  Panic (Silent) Normally, sensors manually bypassed with   Fire the User Toolbox will automatically have   Emergency their bypasses removed when the system is  disarmed. The system can be set so sensors  that have been manually bypassed will stay  Quick Arming bypassed until the bypass is manually  Quick Arming allows you to arm your system  removed without having to enter a user code. When  • you tap the Stay or Away button, the system  • will start to arm without requesting a user ...

  • Page 45: Key Fob Disarm After Sound

    GC2 Wireless Security System | User Guide Key Fob Disarm After Sound Exit Delay Restart The system can be set so that when it is  The Exit Delay Restart option will extend the  disarmed with a wireless key fob after an  Exit Delay one time if you need to re‐enter  alarm has occurred, a special series of beeps  the premises. When the system is armed in  will sound through the internal and external  the Away mode or Stay mode, the Exit Delay  sounders. This option serves as an alert to  gives you time to leave without setting off  warn you to approach the premises with  the alarm. With the Exit Delay Restart  caution as an intruder may still be present. option, re‐entering the premises after you  have left, but before the Exit Delay timer  • expires, will restart the Exit Delay timer,  • giving you the full length of time to leave  again. The restart option only works once,  each time the system is armed. Key Fob Options •...

  • Page 46: Dialer Delay

    Installer Programmed Options and from the Control Panel and the Central  Dialer Delay Station. 2‐way voice communications will  If an alarm occurs, the system will delay  occur after the system has made its alarm  dialing for a short time to allow you to  report. Your installer sets which sensors can  disarm the system in case the alarm was  trigger the 2‐way voice option. accidentally tripped. The dialer delay  reduces nuisance traffic to the Central  • Station and can prevent receiving fines that  • many cities impose when police respond to a  false alarm. Your installer also can program  Telephone Remote Control the system for no dialer delay. Answer NOTE: The dialer delay is also known as  the abort window. It gives you time  Your installer selects whether your system  to disarm, but doesn’t delay the  supports the remote telephone option or  siren from sounding. Disarming  not. If the telephone remote control answer  during the abort window can  option is turned on, the system will require  display a cancel message  calling it twice within 30 seconds for the  depending on the Cancel Display  Control Panel to answer the call. See  setting (see "Cancel Display" on  "Controlling the System Remotely" on page ...

  • Page 47: Installer Specific Information

    INSTALLER SPECIFIC INFORMATION User Codes User 47 User 48 Master User User 49 User 2 User 50 User 3 User 51 User 4 User 52 User 5 User 53 User 6 User 54 User 7 User 55 User 8  (Duress) User 56 User 9 User 57 User 10 User 58 User 11 User 59 User 12 User 60 User 13 IMPORTANT: If you have logged user codes  User 14 here, to maintain security, keep this  User 15 guide in a secure location! User 16 User 17 User 18 User 19...
  • Page 48 Installer Specific Information Sensor Zones Zone 32 Zone 33 Zone 1 Zone 34 Zone 2 Zone 35 Zone 3 Zone 36 Zone 4 Zone 37 Zone 5 Zone 38 Zone 6 Zone 39 Zone 7 Zone 40 Zone 8 Zone 41 Zone 9 Zone 42 Zone 10 Zone 43 Zone 11 Zone 44 Zone 12 Zone 45 Zone 13 Zone 46 Zone 14 Zone 47 Zone 15 Zone 48 Zone 16 Zone 49 Zone 17 Zone 50 Zone 18 Zone 51...

  • Page 49: Service Information

    SERVICE INFORMATION Your local Alarm dealer is the person best qualified to service your alarm system. Be sure to  set up a routine service schedule with your local Alarm installer. 46 Copyright © 2016 Nortek Security & Control...

  • Page 50: Alarm Dialing Equipment

    ALARM DIALING EQUIPMENT If your home has specially wired alarm  New Services Notes to User equipment connected to the telephone line,  The installation and/or monitoring company  ensure that the installation of any other  shall be notified if new telephone service  non‐alarm devices does not disable your  (for example, DSL) is installed. alarm equipment. If you have questions  about what will disable alarm equipment,  consult your telephone company or a  qualified installer. IMPORTANT: When programming  emergency numbers or making test calls  to emergency numbers remember the  following: Remain on the line and briefly explain to  the dispatcher the reason for the call. Perform such activities in the off‐peak  hours, such as early mornings or later  evenings. Follow the central station operator’s  instructions for updated dialer  programming, if re‐programming of the  dialer is required. Alarm dialing equipment must be able to  seize the telephone line and place a call in  an emergency situation. It must be able to  do this even if other equipment  (telephone(s), answering system, computer  modem, etc.) already has the telephone line  in use. To do so, alarm dialing equipment  must be connected to a properly installed ...

  • Page 51: Regulatory Information

    REGULATORY INFORMATION Wireless Product Notice • Relocate the Console away from the TV/ radio receiver. Radio controls provide a reliable  • Plug the Console into a different wall  communications link and fill an important  outlet so that the Console is on a  need in portable wireless signaling;  different branch circuit. however, there are some limitations which  must be observed. • Re‐orient the TV/radio antenna. • For U.S. installations only: The radios are  • If necessary, the user should consult the  required to comply with FCC Rules and  dealer or an experienced radio/ Regulations as Part 15 devices. As such,  television technician for additional  they have limited transmitter power and  suggestions. therefore limited range. FCC Telephone Rules and • A receiver cannot respond to more than  one transmitted signal at a time and  Regulations may be blocked by radio signals that  The FCC requires that this alarm dialer  occur on or near their operating ...
  • Page 52 Regulatory Information Before installing this equipment, users  telecommunications company cause to  should ensure that it is permissible to be  request the user to disconnect the  connected to the facilities of the local  equipment. telecommunications company. The  Users should ensure for their own protection  equipment must also be installed using an  that the electrical ground connections of the  acceptable method of connection. The  power utility, telephone lines, and internal  customer should be aware that compliance  metallic water pipe system, if present, are  with the above conditions may not prevent  connected together. This precaution may be  degradation of service in some situations. particularly important in rural areas. Repairs to certified equipment should be  CAUTION: Users should not attempt to make  made by an authorized Canadian  such connections themselves, but should  maintenance facility designated by the  contact the appropriate electric inspection  supplier. Any repairs or alterations made by  authority, or electrician, as appropriate. the user to this equipment, or equipment  malfunctions, may give the  Copyright © 2016 Nortek Security & Control 49...

  • Page 53: Important Notice

    IMPORTANT NOTICE ALARM SYSTEM LIMITATIONS This security system can not offer guaranteed protection against burglary, fire, or other  emergencies. Any alarm system, whether commercial or residential, is subject to compromise  or failure to warn for a variety of reasons. For example: • Intruders may gain access through unprotected openings or have the technical sophistication to bypass an alarm sensor or disconnect an alarm warning device. • Intrusion detectors (sensors) do not work without power. Battery operated devices do not work without batteries, with dead batteries, or if the batteries are not put in properly. Devices powered solely by AC do not work if their AC power supply is cut off for any reason, however briefly. • Signals sent by wireless sensors may be blocked or reflected by metal before they reach the alarm Control Panel, even if the signal path has been recently checked during a weekly test. Blockage can occur if a metal object has been moved into the sensor’s signal path. • A user may not be able to reach a panic or emergency button quickly enough. • Telephone lines needed to transmit alarm signals from a premises to a Central Station may  be out of service or temporarily out of service. Telephone lines are also subject to compromise by sophisticated intruders. • Even if the system responds to the emergency as intended, however, occupants may have insufficient time to protect themselves from the emergency situation. In the case of a monitored alarm system, authorities may not respond appropriately. • Alarm warning devices such as sirens, bells or horns may not alert people or wake up  sleepers if they are located on the other side of closed or partly open doors. If warning devices sound on a different level of the residence from the bedrooms, then they are less  likely to waken or alert people inside the bedrooms. Even persons who are awake may not hear the warning if the alarm is muffled from a stereo, radio, air conditioner, or other appliance, or by passing traffic. Finally, alarm warning devices, however loud, may not warn hearing‐impaired people or awaken deep sleepers. • While smoke detectors have played a key role in reducing residential fire deaths, they may  not activate or provide early warning for a variety of reasons in as many as 35% of all fires, ...
  • Page 54 Important Notice The most common cause of an alarm system not functioning when an intrusion or fire occurs  is inadequate maintenance.  Although, installing an alarm system may make homeowners eligible for lower insurance  rates, an alarm system is not a substitute for insurance. Homeowners, property owners, and  renters should continue to act prudently in protecting themselves and continue to insure their  lives and property. Panel Operating Conditions For optimal performance, the Control Panel should be operated under the following  conditions: • Operating Temperature 0°C to 49°C (32°F to 120°F)  • Humidity 0 – 90% Non‐condensing Copyright © 2016 Nortek Security & Control 51...

  • Page 55: Limited Warranty

    LIMITED WARRANTY This Nortek Security & Control LLC product is warranted against defects in material and  workmanship for one (1) year. This warranty extends only to wholesale customers who buy  direct from Nortek Security & Control LLC or through Nortek Security & Control LLC’s normal  distribution channels. Nortek Security & Control LLC does not warrant this product to  consumers. Consumers should inquire from their selling dealer as to the nature of the dealer’s  warranty, if any. There are no obligations or liabilities on the part of Nortek Security & Control  LLC for consequential damages arising out of or in connection with use or performance of this  product or other indirect damages with respect to loss of property, revenue, or profit, or cost  of removal, installation, or reinstallation. All implied warranties for functionality, are valid only  until the warranty expires. This Nortek Security & Control LLC Warranty is in lieu of all other  warranties expressed or implied. For warranty service call your local alarm installation and service professional shown on the  back cover of this User Guide. Covered by one or more claims of patents: http://sipcollc.com/patent‐list/ and http:// intusiq.com/patent‐list/. 52 Copyright © 2016 Nortek Security & Control...
  • Page 56 1950 Camino Vida Roble, Suite 150 Carlsbad, CA 92008-6517 USA (800) 2GIG-TECH YOUR LOCAL ALARM AND SERVICE PROFESSIONAL: 10003982B Copyright © 2016 Nortek Security & Control www.nortekcontrol.com...
